Канальные датчики температуры TU-K производятся на базе алюминиевой трубки длиной 150 или 250 мм, внутри которой расположен кабель с оболочкой из термопластичного эластомера, на конце которого расположен сенсор для измерения температуры. Канальные датчики предназначены для измерения температуры воздуха в воздушных каналах систем вентиляции и кондиционирования. Cенсор расположен внутри зонда на расстоянии 5-10 мм. от среза и защищен от попадания пыли и влаги по стандарту IP 65. Установка и крепление на воздуховод осуществляются с помощью монтажного фланца MF-6, входящего в комплект поставки.
⭐ Преимущества датчиков TU-K ЕСО:
✅ Сделано в России, гарантия производителя 1 год.
✅ Зонд (трубка) из алюминиевого сплава.
✅ Монтажный фланец MF-6 в комплекте.
✅ Индивидуальная маркировка (термоусадочная трубка).
✅ Высокоточные сенсоры PTC (В) и NTC 1%.
✅ Расширенные температурные диапазоны.
✅ 100% контроль качества (ОТК).
✅ Подробная техническая документация.
✅ Производство под вашим брендом (ОЕМ).
Индивидуальная маркировка: при производстве канальных датчиков температуры на каждый наносится долговечная маркировка на базе термоусадочной трубки, позволяющая определить тип сенсора, диапазон эксплуатации, степень защиты и дату производства, что позволяет инженерно-техническому персоналу проводить своевременное обслуживание и замену в случае необходимости.
| Диапазон измерения температуры: | -50…+150 °C или -70…+200 °C |
| Температура эксплуатации (рекомендованная): | -40…+80 °C, <95% RH |
| Погрешность измерения PT1000: | ±(0.3+0.005*| t |°C), t – температура |
| Погрешность измерения NTC10k: | ±1% (при 25°C), B25/50 = 3950, 3435 |
| Погрешность измерения NTC5k: | ±1% (при 25°C), B25/50 = 3950 |
| Пыле- и влагозащита (кабель-гильза): | IP 54 |
| Пыле- и влагозащита (сенсор): | IP 65 |
| Характеристики кабеля: | TPE, 2х0,25 мм, 1,5 метра. |
| Материал зонда: | Алюминиевая трубка |
| Размеры зонда: | Ø 6 мм, 150 и 250 мм |
| Доступные измерительные элементы: | PT1000, NTC10k, NTC5k |
| Схема подключения: | 2-х проводная |
| Подключение: | на провод |
| Тепловая инерция: | не более 10-30 сек |
| Монтаж: | в воздуховод |
| Срок службы: | не менее 5 лет |
Применяемые сенсоры: с прямой PTC (Pt1000) или с обратной зависимостью NTC (NTC5k, NTC10k) сопротивления от температуры. Большинство контроллеров для систем автоматизации могут работать как с PTC, так и с NTC измерительными элементами, но есть и исключения, поэтому при выборе внимательно ознакомьтесь с технической документацией производителя ПЛК.
Установка и монтаж: крепление датчика к воздуховоду осуществляется с помощью монтажного фланца MF-6. С его помощью можно регулировать глубину погружения в воздуховод. В воздуховоде сверлится отверстие Ø 6-8 мм.; устанавливается монтажный фланец, чтобы отверстие в вентиляционном канале и в центре фланца совпадали; монтажный фланец крепится к воздуховоду саморезами; канальный датчик температуры опускается в отверстие, регулируется по глубине погружения, фиксируется саморезом.
Рекомендации по монтажу: Рекомендуемая глубина погружения канального датчика 40% до 60% от глубины вентиляционного канала. Подключение датчика осуществляется по двухпроводной схеме согласно проектной документации или требованиям производителя контроллера автоматизации. Рекомендуется применять экранированный кабель с сечением не менее 0,2 мм2. и изолировать воздуховод в месте установки канального датчика температуры.

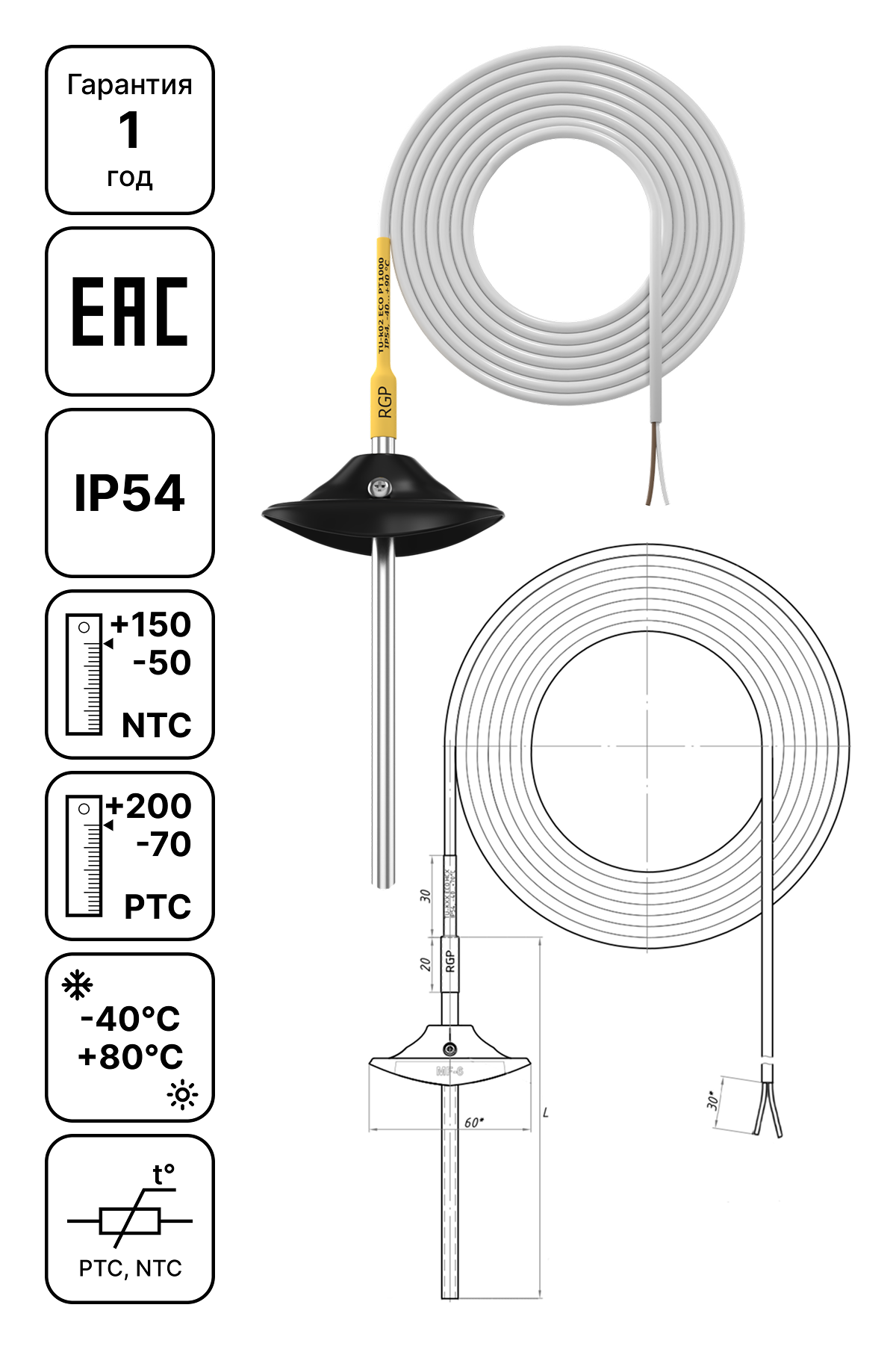

Конструкция датчика: Канальный датчик конструктивно состоит из полой алюминиевой трубки толщиной 1 мм и Ø 6 мм, внутри которой расположен сенсор, припаянный к кабелю с оболочкой из ТРЕ. Кабель зафиксирован в трубке с помощью обжима и изолирован с помощью маркировочной термоусадочной трубки. Сенсор канального датчика защищен от пыли и влаги по стандарту IP 65 (заливка термопроводящим герметиком). На зонде или кабеле располагается этикетка ОТК с уникальным номером монтажника и датой производства.
Ближайшие аналоги: ниже представлены производители и артикулы канальных датчиков температуры, которые по внешнему виду и конструктивным особенностям максимально приближены к продукции RGP. В основном датчики в подобных корпусах производятся в Китае.
| ZENTEC | DS1-01 NTC10, DS1-02 Pt1000 |
| РИДАН | MBT 3280R (097U0111R, 097U0110R, 097U0112R, 097U0109R) |
| ОВЕН | ДТС 3014, |
| SHUFT | HTF-NTC10K, HTF-PT1000 |
| ELECTROTEST | ET-K PT 1000, ET-K NTC 10K |
| ВЕНТИКС | ТД1, TD-K1000 |
| ВЕНТАВТОМАТИКА | DS1-01 NTC10, DS1-02 Pt1000 |
| АВТОМАТИЗАЦИЯ | ДТ-К 58.06.20.10, ДТ-К 58.06.10.10, ДТ-О 50.06.04.40 |
| GLORIA SENSORS (BVM) | GST-4-PT1K, GST-4-NTC10K, GST-4-PT1K 100 |
| TU-K01 ECO PT1000 | Канальный датчик температуры 150 мм (PT1000) |
| TU-K01 ECO NTC10k (3950) | Канальный датчик температуры 150 мм NTC10k (3950) |
| TU-K01 ECO NTC10k (3435) | Канальный датчик температуры 150 мм NTC10k (3435) |
| TU-K01 ECO NTC5k | Канальный датчик температуры 150 мм NTC5k |
| TU-K02 ECO PT1000 | Канальный датчик температуры 250 мм (PT1000) |
| TU-K02 ECO NTC10k (3950) | Канальный датчик температуры 250 мм NTC10k (3950) |
| TU-K02 ECO NTC10k (3435) | Канальный датчик температуры 150 мм NTC10k (3435) |
| TU-K02 ECO NTC5k | Канальный датчик температуры 150 мм NTC5k |
⭐ Важная информация:
✅ Возможно производство датчиков под вашим брендом и артикулом (ОЕМ).
✅ На датчики оформлены декларации и разработаны полные инструкции.
✅ Количество датчиков в коробке 10 штук, каждый датчик индивидуально упакован.
✅ Датчики входят в складскую программу (в наличии на складе).
