Промышленный источник бесперебойного питания ИБП-24-60А
Компактный ИБП для контроллеров, приводов, преобразователей и других устройств 24 В в шкафах управления. При отключении сети нагрузка продолжает работать от встроенных аккумуляторов, а релейные выходы сообщают контроллеру или системе диспетчеризации о наличии питания и состоянии батареи.
Резервное питание 24 В для шкафов управления
ИБП-24-60А поддерживает работу критичных цепей постоянного тока при кратковременных провалах, скачках и полном отключении внешней сети.
Контроллеры и автоматика
Сохраняет питание ПЛК, модулей ввода-вывода, датчиков и преобразователей, чтобы система продолжила работу или корректно завершила процесс.
Приводы и исполнительные устройства
Подходит для приводов заслонок, клапанов и регулирующих кранов 24 В, если их рабочая мощность и пусковой ток соответствуют возможностям ИБП.
Автоматический резерв
При потере сети ИБП переходит на встроенную аккумуляторную батарею без отдельного внешнего переключателя.
Контроль состояния
Световые индикаторы показывают наличие сети и напряжения на выходе, а два релейных выхода сообщают автоматике об отключении питания и разряде АКБ.
Защита нагрузки и АКБ
Предусмотрены защиты от перегрузки, перегрева, короткого замыкания, перенапряжения и недопустимого глубокого разряда.
Монтаж внутри шкафа
Окрашенный металлический корпус крепится на монтажную панель; питание и сигналы подключаются винтовыми клеммами.
Почему специализированный ИБП 24 В удобнее связки «бытовой UPS + блок питания»
Если оборудование работает от 24 В постоянного тока, специализированный ИБП позволяет обойтись без лишнего преобразования обратно в 24 В и сразу сообщает автоматике о состоянии сети и аккумуляторов.
Резервное питание сразу на шине 24 В
- Один прибор формирует и резервирует питание 24 В DC.
- Монтаж на панели внутри шкафа и винтовые клеммы.
- Сухие контакты AC OK и BAT LOW для ПЛК или диспетчеризации.
- Встроенный заряд и защита аккумуляторов от глубокого разряда.
- Меньше соединений и промежуточных устройств в цепи питания.
Два отдельных устройства и больше соединений
- Сначала резервируется 220 В AC, затем отдельный блок питания снова преобразует напряжение в 24 В DC.
- Требуются дополнительные кабели, розетки или клеммы и место в шкафу.
- Бытовой UPS сложнее удобно разместить и подключить внутри шкафа управления.
- Для передачи состояния в автоматику могут понадобиться дополнительные интерфейсы.
- Такое решение оправдано, если одновременно требуется резервировать нагрузку 230 В.
Характеристики ИБП-24-60А
Основные значения приведены по руководству по эксплуатации. Номинальный выход 27.6 В обеспечивает питание нагрузки и заряд встроенной батареи.
| Эксплуатация | -10…+50 °C, 20…90% RH |
|---|---|
| Степень защиты | IP21 |
| Корпус | Окрашенная сталь, 165 × 112 × 150 мм |
| Входное питание | 90…264 В AC, 47…63 Гц |
| Потребляемый ток | 1.6 А при 115 В; 1 А при 230 В |
| Выходное напряжение | 27.6 В DC; регулировка 23.5…29.0 В |
| Выходной ток / мощность | 2.15 А / 60 Вт |
| Холодный старт | 30 А при 115 В; 60 А при 230 В |
| Ток заряда внутренней АКБ | 0.75 А |
| Эффективность | До 84% |
| Встроенная батарея | 2 герметичные свинцово-кислотные АКБ 12 В, 1.2 А·ч |
| Защита от перегрузки | Режим «икота» при 105…150% мощности |
| Защита от перенапряжения | Режим «икота» при 28.98…37.26 В |
| Защита АКБ | Отключение нагрузки при 21 ± 1 В |
| Подключение / монтаж | Винтовые клеммы / монтажная панель |
| Масса | 2.3 кг |
| Срок службы блока | Не менее 5 лет по РЭ |
| Гарантия | 1 год |
Состояние питания видно на корпусе и в системе диспетчеризации
Три индикатора показывают наличие сети, напряжение на выходе и состояние АКБ. Через два сухих контакта контроллер получает сигналы об отключении внешнего питания и разряде батареи.
Сеть IN
Горит при наличии входного питания.
Выход OUT
Показывает наличие питания на выходе 24 В.
АКБ
Сигнализирует о разряде батареи более чем на 75%.
Контроль внешней сети
Сеть присутствует — контакт замкнут. Сеть отсутствует — контакт разомкнут. Контакт подключается к дискретному входу ПЛК или контроллера.
Предупреждение о разряде АКБ
При разряде батареи контакт замыкается, в нормальном состоянии разомкнут. По этому сигналу автоматика может выдать предупреждение или перевести оборудование в безопасный режим.
Клеммы питания, выхода 24 В и диагностических контактов
Силовая и сигнальная части выведены на винтовые клеммы. Монтаж и обслуживание выполняет квалифицированный персонал при снятом напряжении.

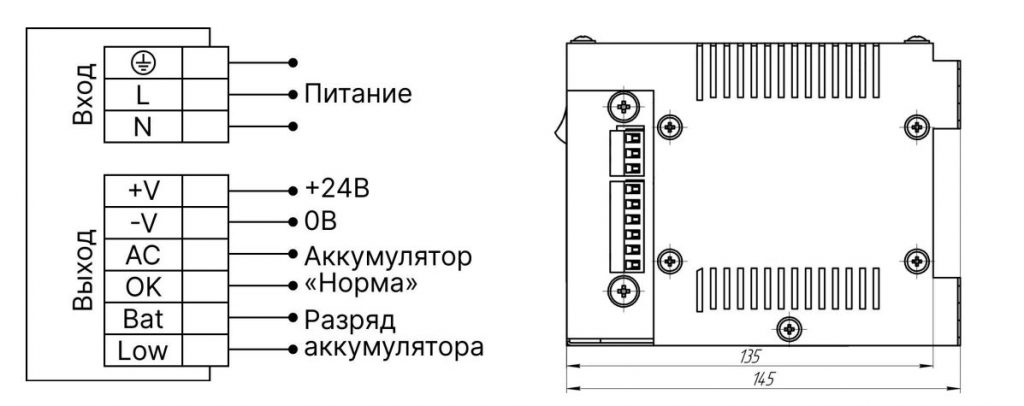

Схема подключения ИБП-24-60А

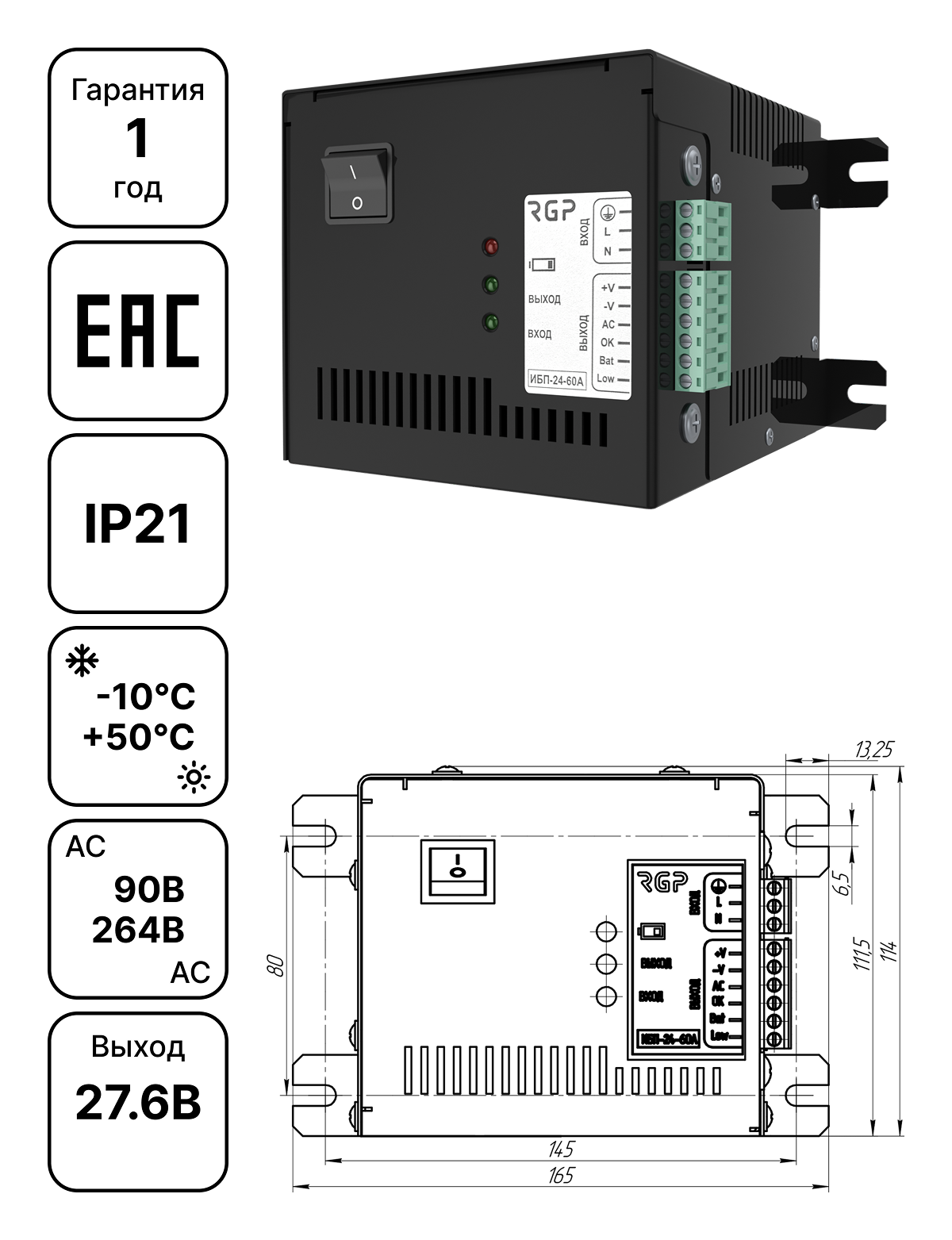

Габаритный чертёж ИБП-24-60А
Корпус размером 165 × 112 × 150 мм крепится четырьмя монтажными проушинами. Для охлаждения необходимо оставить свободное пространство у вентиляционных отверстий.
Корпус и монтажные размеры
Замена аккумуляторов продлевает срок эксплуатации системы
Ресурс 10 лет и более при обслуживании
Паспортный срок службы самого блока питания — не менее 5 лет. Аккумуляторы являются заменяемым элементом: при регулярном обслуживании, нормальной температуре и своевременной замене двух АКБ общий срок эксплуатации системы может составлять 10 лет и более.
РЭ рекомендует раз в 6 месяцев осматривать ИБП и подтягивать винтовые клеммы. Ориентировочный срок службы аккумуляторов составляет 1–5 лет и заметно сокращается при повышенной температуре.
Частые вопросы об ИБП-24-60А
Чем ИБП-24-60А отличается от бытового UPS?
Он сразу формирует и резервирует шину 24 В DC, устанавливается на монтажную панель и имеет сухие контакты состояния сети и батареи. Отдельный выходной блок питания 220/24 В не требуется.
Сколько времени ИБП работает от аккумуляторов?
Время зависит от мощности нагрузки, температуры, состояния и возраста АКБ. Универсального значения в РЭ нет, поэтому автономность определяют расчётом и подтверждают испытанием на объекте.
Можно ли заменить аккумуляторы?
Да. Две встроенные герметичные АКБ 12 В, 1.2 А·ч можно заменить в ходе технического обслуживания. Работы выполняют квалифицированные специалисты при полностью снятом напряжении.
Как ИБП сообщает об отключении сети?
Локально состояние видно по индикаторам. Для автоматики предусмотрен контакт AC OK, а контакт BAT LOW сообщает о разряде аккумулятора.
