Компактные поворотные приводы выпускаются с питанием 24В и 220В. Приводы предназначены для управления 2-ходовыми и 3-ходовыми поворотными смесительными клапанами с крутящим моментом до 6 Нм и управляются с помощью 3-точечных сигналов управления или пропорциональным сигналом 0-10В (2-10В). Привод поставляется в комплекте с переходниками, позволяющими установить его на 3-ходовые клапана RMV. Установка приводов на клапаны ESBE, VB, LUFTBERG, VALTEC и клапаны стандарта EUROMIX (Barberi, TIM) производится с помощью адаптеров, поставляемых отдельно. Для настройки привода используется DIP-переключатель, позволяющий изменить управляющее напряжение, а также направление и скорость вращения.
Преимущества:
- Сменный индикатор положения клапана (привода).
- Управление клапаном в ручном режиме.
- Бесшумная и надежная работа в течение более 100 000 циклов.
- DIP-переключатели для настройки скорости и времени открытия.
- Комплекты для подключения к большинству регулирующих кранов.
Привод рекомендован для установки на поворотные смесительные клапаны в системах вентиляции, отопления и кондиционирования. Диапазон действия (поворота) привода составляет 90 градусов. Привод оснащен рукояткой для ручного изменения положения клапана (для ручного управления необходимо нажать кнопку переключателя разблокировки и повернуть рукоятку в необходимое положение, для возврата в автоматический режим снова нажать и отпустить кнопку переключателя блокировки).
Привод (с помощью адаптеров поставляемых отдельно) легко монтируется на запорную арматуру (поворотные клапана) различных европейских производителей, таких как ESBE, IVAR, LK, Danfoss, Paw и многих других производителей клапанов по стандарту Euromix.
| Напряжение питания RGP659: | 24В ± 10% AC/DC |
| Напряжение питания (остальные модели): | 24 В АС или 220 В АС |
| Управляющий сигнал: | 0-10В (2-10В), 3-точечный (импульсный) |
| Угол поворота: | 90° |
| Потребление энергии: | DC = 2,5 Вт, AC = 5 Вт |
| Крутящий момент: | до 6 Нм |
| Температура эксплуатации: | -5…50 °C |
| Время поворота 90°: | 120 сек. (60 сек.) |
| Количество циклов: | Более 100 000 циклов открытия/закрытия |
| Корпус: | Пластик (PC) |
| Кабель: | Комплектный 1 м. 4х0,75 мм2 |
| Класс IP: | IP42 |

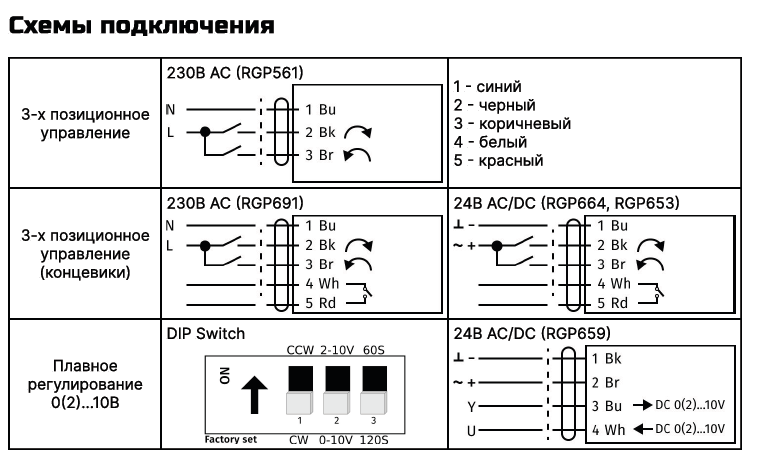

Для подключения привода с управлением 0-10В подсоедините к проводам напряжение питания 24 В в соответствии со схемой на рисунке ниже. Для постоянного тока подключите «+» к коричневому проводу и «-» к черному проводу. Напряжение питания 24 В переменного тока не имеет полярности, поэтому не имеет значения, как подключать. К синему проводу подключить «+» управляющего напряжения 0-10В или 2-10В (в зависимости от выбранной настройки на DIP-переключателе). По белому проводу посылается обратная связь о положении клапана в виде напряжения 0-10В или 2-10В.
Для подключения привода с 3-х точечным управлением подключите управляющие сигналы согласно схеме. Вращение привода достигается путем подачи напряжения 24 или 220В на один из проводов (черный или коричневый), синий провод «нейтраль» от сети или трансформатора 24В АС. По белому и красному проводам посылается обратная связь с концевого выключателя, встроенного в привод.
 |
 |
Чтобы установить электропривод на клапан RMV или VB, снимите рукоятки со штока клапана и установите переходник штока (один из двух комплектов), поставляемые с приводом. Далее установите привод в открытом положении, установите индикатор положения и рукоятку привода, затяните винтом М5.В случае клапанов Euromix, в одно из отверстий в корпусе привода вставьте латунный винт из комплекта переходников, предохраняющий привод от проворачивания. Установите открытое положение на клапане и приводе. Установите привод на клапан и затяните его с моментом от 1 до 2 Нм. Используйте для этого винт M5, входящий в комплект поставки.
 |
 |
 |
 |
| РИДАН | AMB 162, AMB 162R |
| ESBE | ARA659, ARA653, ARA664, ARA561, ARA691 |
| BARBERI | M040103MAB, M030101, M030102 |
| SELTRON | AVC, AVD |
| LUFTBERG | DA04N24P, DA04N24, DA04N220 |
| SPUTNIK | AP24 K3, AR24 K3, AR220 K3 |
| MOK00-VB | Адаптер для установки привода на клапан VB |
| MOK00-RMV | Адаптер для установки привода на клапан RMV |
| MOK01 | Адаптер для установки привода на клапан ESBE |
| MOK02 | Адаптер для установки привода на клапан Valtec |
| MOK03 | Адаптер для установки привода на клапан Euromix |
| MOK04 | Адаптер для установки привода на клапан LUFBERG |
| RGP659 | Привод поворотный пропорциональный 24В (0-10В, 6Нм, 90°, 60/120 сек) |
| RGP653 | Привод поворотный 3-точечный 24В AC (6Нм, 90°, 60 сек) |
| RGP664 | Привод поворотный 3-точечный 24В AC (6Нм, 90°, 120 сек) |
| RGP561 | Привод поворотный 3-точечный 220В AC (6Нм, 90°, 60 сек) |
| RGP691 | Привод поворотный 3-точечный 220В AC (6Нм, 90°, 120 сек) |
