Преобразователь температуры врезной MBT3560R в корпусе DIN 4365 (A), платой нормирующего преобразователя с унифицированным токовым сигналом 4–20 мА, размещенным в резьбовом штуцере с подключением G1/2A из нержавеющей стали марки AISI304, и измерительным сенсором Pt1000 (В), который установлен на краю гильзы и изолирован с помощью термопроводящего герметика. Датчик температуры предназначен для измерения температуры жидкостей в трубопроводах смесительных узлов вентиляционных систем, индивидуальных тепловых пунктов, котельных, а также в трубопроводах технологических и промышленных установок с жидкими теплоносителями и рабочими средами. Степень защиты корпуса преобразователя температуры от внешних воздействий IP65.
⭐ Преимущества термопреобразователя MBT3560R:
✅ Защита корпуса преобразователя: IP65
✅ Точность преобразования: ≤ ±0,5 % ВПИ
✅ Сенсор: платиновый чувствительный элемент Pt1000
✅ Диапазон измерения: 0-100°С, 0-200°С, -50-200°С, -50-150°С
✅ Присоединительный штуцер: G1/2A, AISI304
✅ Корпус: форм-фактор DIN 4365 (A) из фенопласта
✅ Длина погружной части: от 50 до 250 мм
✅ Простота подключения и монтажа
✅ Гарантия на преобразователь 3 года
Преобразователь температуры MBT3560R является аналогом широко известных термодатчиков производителя “Danfoss” и разработан для как для замены в существующих проектах, так и для замены вышедших из строя в процессе эксплуатации, в связи с уходом указанного бренда из России. Производство и поставка осуществляются ООО “Завод РГП” (бренд RGP).
| Диапазон измерения температуры: | PTC -50…+200 °C (4 диапазона) |
| Эксплуатация (корпус): | 40…+90 °C, < 95% RH |
| Погрешность PT1000 (B): | ±(0.3+0.005*| t |°C), t – температура |
| Защита корпуса: | IP65 |
| Материал корпуса: | PF (фенопласт), DIN 4365 (A) |
| Материал штуцера: | AISI304 (нержавеющая сталь) |
| Размеры гильзы штуцера: | Ø 6 мм, 50…250 мм |
| Резьбовое соединение: | G1/2 A (наружная резьба) |
| Ввод кабеля: | PG9, 4-8 мм |
| Зависимость (ток-температура): | линейная (4-20 мА) |
| Нелинейность преобразования: | ≤ ±0,5 % от ВПИ |
| Сигнал на выходе: | 4-20 мА (токовая петля) |
| Напряжение питания: | 24 В DC (12…36 В DC) |
| Потребляемая мощность: | не более 0,8 Вт |
| Подключение: | винтовая клемма |
| Тепловая инерция: | не более 10-30 сек |
| Монтаж: | в бобышку, в погружную гильзу |
| Срок службы: | не менее 10 лет |

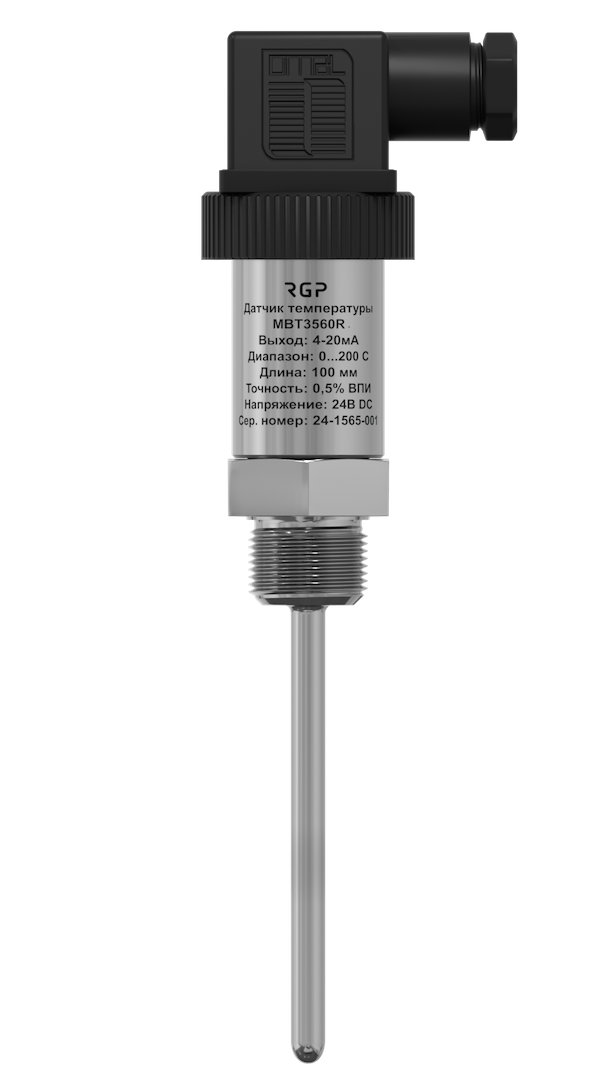

Термопреобразователь MBT3560R конструктивно состоит из штуцера из нержавеющей стали AISI304, корпуса DIN 4365 (A), металлической переходной вставки и нормирующего преобразователя, расположенного внутри корпуса. Сенсор расположен в окончании гильзы и залит термопроводящим герметиком. На поверхности вставки нанесена вся необходимая информация и серийный номер изделия.

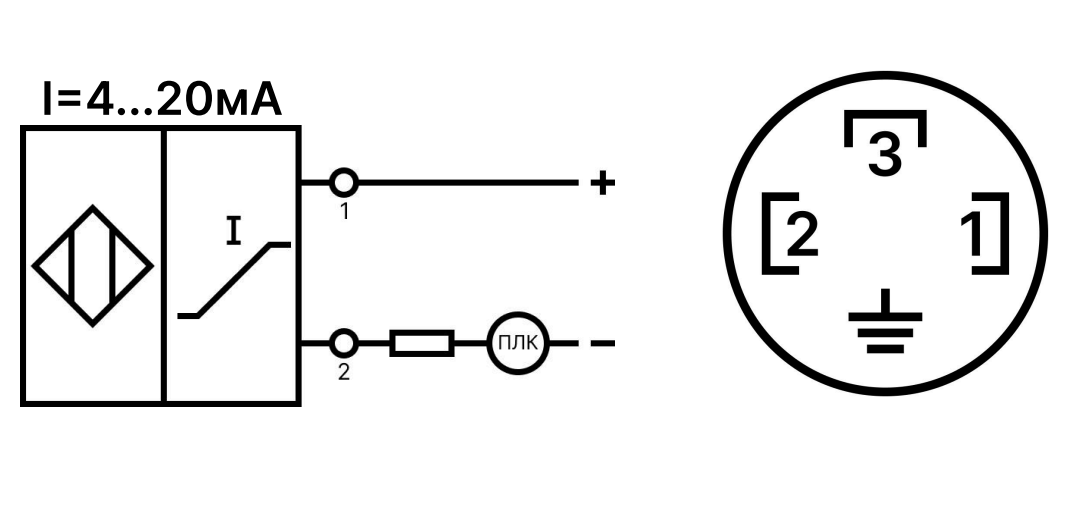

Преобразователь температуры MBT3560R подключается по двухпроводной схеме «токовая петля» 4–20 мА, где питание и сигнал передаются по одной линии. Клемма 1 подключается к «+» источника питания петли (обычно +24 VDC), клемма 2 — к токовому входу ПЛК (AI 4–20 mA) с возвратом на «−» источника питания. Клемма 3 предназначена для подключения экрана/заземления (PE) и рекомендуется применять экранированный кабель. Перед вводом в эксплуатацию следует проверить полярность и корректность сигнала на входе ПЛК.
График показывает нормирующие характеристики преобразователя для выхода 4–20 мА в зависимости от температуры. Тип характеристики задаётся при заказе (доступны 4 диапазона: −50…150 °C, −50…200 °C, 0…100 °C, 0…200 °C) и определяет соответствие тока петли измеренной температуре. Значение 4 мА соответствует нижней границе выбранного диапазона, 20 мА — верхней, промежуточные значения рассчитываются линейной аппроксимацией по соответствующей линии.
| MВТ3560R-50-1 | Врезной преобразователь температуры 0-100°С 50 мм |
| MВТ3560R-100-1 | Врезной преобразователь температуры 0-100°С 100 мм |
| MВТ3560R-150-1 | Врезной преобразователь температуры 0-100°С 150 мм |
| MВТ3560R-200-1 | Врезной преобразователь температуры 0-100°С 200 мм |
| MВТ3560R-250-1 | Врезной преобразователь температуры 0-100°С 250 мм |
| MВТ3560R-50-2 | Врезной преобразователь температуры 0-200°С 50 мм |
| MВТ3560R-100-2 | Врезной преобразователь температуры 0-200°С 100 мм |
| MВТ3560R-150-2 | Врезной преобразователь температуры 0-200°С 150 мм |
| MВТ3560R-200-2 | Врезной преобразователь температуры 0-200°С 200 мм |
| MВТ3560R-250-2 | Врезной преобразователь температуры 0-200°С 250 мм |
| MВТ3560R-50-3 | Врезной преобразователь температуры -50-200°С 50 мм |
| MВТ3560R-100-3 | Врезной преобразователь температуры -50-200°С 100 мм |
| MВТ3560R-150-3 | Врезной преобразователь температуры -50-200°С 150 мм |
| MВТ3560R-200-3 | Врезной преобразователь температуры -50-200°С 200 мм |
| MВТ3560R-250-3 | Врезной преобразователь температуры -50-200°С 250 мм |
| MВТ3560R-50-4 | Врезной преобразователь температуры -50-150°С 50 мм |
| MВТ3560R-100-4 | Врезной преобразователь температуры -50-150°С 100 мм |
| MВТ3560R-150-4 | Врезной преобразователь температуры -50-150°С 150 мм |
| MВТ3560R-200-4 | Врезной преобразователь температуры -50-150°С 200 мм |
| MMВТ3560R-250-4 | Врезной преобразователь температуры -50-150°С 250 мм |
