Реле температуры (капиллярный термостат) в корпусе из стали c пластиковой крышкой и газонаполненным капилляром из медной трубки применяется для регулирования температуры в системах отопления, вентиляции и кондиционирования. Основной функцией капиллярного термостата является защита вентиляционной установки от замораживания в зимний период. Термостаты производятся в Китае по заказу RGP и отличаются простотой настройки и надежностью в эксплуатации. Длина капиллярной трубки выбирается при заказе и составляет от 1 до 11,5 метров. Термостат защиты от замораживания сигнализирует о срабатывании с помощью перекидного контакта SPDT. Степень защиты корпуса IP30.
Основная функция капиллярного термостата – непрерывно контролировать температуру после теплообменника и своевременно обнаруживать угрозу замерзания жидкости в его трубках, что позволит предотвратить разрушение трубок отопительных калориферов от замерзания.
⭐ Защитные функции термостатов TS LEFOO:
✅ остановка вентилятора вентиляционной установки,
✅ закрытие заслонки наружного воздуха,
✅ открытие клапана подачи теплоносителя на 100%,
✅ запуск циркуляционного насоса теплоносителя,
✅ включение звукового или светового сигнала аварии.
Термостат защиты от замораживания чувствителен к падению температуры ниже установленного порога. При превышении температуры выше порога гистерезиса происходит автоматический сброс термостата и возврат в работу всей вентиляционной системы.
⭐ Преимущества термостатов TS LEFOO:
✅ Быстрая настройка с помощью ручки регулировки
✅ Удобная фиксация защитной крышки на 2 винта
✅ Защита от случайного прикосновения к контактной группе
✅ Высокая точность срабатывания ± 1 °C
✅ Настраиваемый дифференциал 2…10 °C
✅ Аксессуары для защиты IP44 и IP55 (крышки и боксы)
Монтаж капиллярного термостата осуществляется в непосредственной близости от теплообменника вентиляционной установки на ее внешней поверхности. Крепление корпуса термостата производится с помощью саморезов. Капилляр температурного реле аккуратно разматывается, в корпусе ВУ сверлится отверстие для прохода к ребрам теплообменника и капилляр затягивается внутрь вентустановки. Капилляр реле температуры закрепляется с помощью монтажных скоб, входящих в комплект поставки.
Принцип измерения и работы. Когда температура в зоне нахождения капилляра превышает установленное значение, происходит замыкание-размыкание контактов. Они возвращаются в исходное положение, когда температура падает ниже установленного значения, равного разнице между уставкой температуры и значением гистерезиса.
Рекомендации по монтажу. Капилляр термостата должен быть установлен непосредственно после калорифера по потоку воздуха. Его рекомендуется уложить петлями в плоскости, поперечно или параллельно теплообменным трубам (рекомендуется параллельная прокладка). Капилляр термостата должен перекрывать все сечение воздуховода.
Устройство термостата. Капиллярный термостат состоит из основания, в котором расположен термостат и контактная группа, защитной крышки и капилляра. Для настройки температуры и дифференциала используется регулировочное колесо и регулировочный винт, расположенные сверху. Контакты для подключения расположены внутри термостата и защищены от прикосновения с помощью крышки.

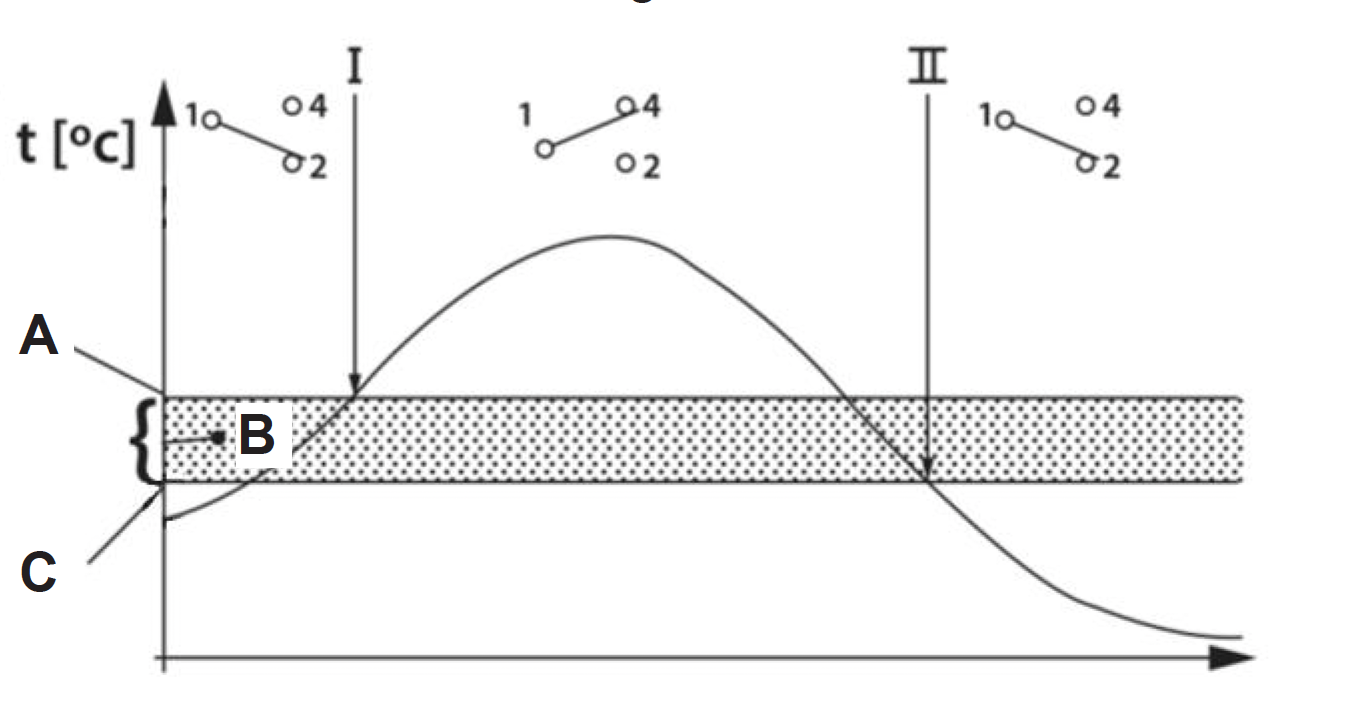

Принцип работы. При превышении температурой значения уставки (шкала RANGE) контакты 1-4 замыкаются, контакты 1-2 размыкаются (точка I). Контакты возвращаются в исходное положение при понижении температуры ниже точки, значение которой равно значению уставки минус значение дифференциала (шкала DIFF). На графике обозначено точкой II.
| Заводская уставка: | T = 12 °C, DIFF = 5 °C |
| Диапазон регулировки: | -30…+15 °C |
| Эксплуатация (рекомендуемая): | -25…+65 °C |
| Температура среды: | -40…+120 °C |
| Точность срабатывания: | ±1 °C |
| Дифференциал: | 2-10 °C (настраиваемый) |
| Макс. температура капилляра: | 120 °C (кратковременно) |
| Защита корпуса: | IP30 (IP44, IP55 с аксессуарами) |
| Материал корпуса: | сталь, пластик |
| Размеры корпуса: | 72x84x44.5 мм |
| Материал капилляра: | медная трубка Ø = 2.5 мм |
| Наполнитель капилляра: | парообразный |
| Длина капилляра: | 1, 2, 3, 4, 6, 11.5 метров, Ø 2.5 мм |
| Минимальный радиус изгиба: | 20 мм |
| Максимальный крутящий момент: | 2 Нм |
| Сброс аварии: | автоматический |
| Переменный ток (AC-1, AC-3): | 16 A, 380 В |
| Переменный ток (AC-15): | 10 A, 380 В |
| Контактное сопротивление: | ≤500 мΩ |
| Ввод кабеля: | уплотняемый диаметром 5-10 мм |
| Контактная группа: | SPDT (COM-NO-NC) |
| Количество циклов (SPDT): | не менее 30 000 |
| Подключение: | клемма винтовая до 2.5 мм² |
| Монтаж: | саморезами на поверхность |
| Срок службы: | реле, кронштейн, крепления, РЭ (паспорт) |
| Срок службы: | не менее 5 лет, 104 циклов |
Защитная крышка и корпус термостата исполнены из высококачественного пластика и стали, конструкция обеспечивает защиту реле температуры от попадания пыли и влаги по стандарту не ниже IP30. Дополнительная защитная крышка изготовлена из пластика ABS и обеспечивает защиту не ниже IP44. Защитный корпус из PC и ABS-пластика с кабельными выводами позволяет обеспечить защиту от пыли и влаги по стандарту не ниже IP55, что позволяет устанавливать термостат снаружи (на улице или во влажных помещениях).
 |
 |
 |
 |
На рынке представлено всего 2 типа капиллярных термостатов подобной конструкции. Термостаты серии TS от LEFOO выгодно отличаются от аналогов наличием колеса для регулировки температуры срабатывания, что позволяет проводить настройку температурного реле без дополнительного инструмента и временных затрат.
| РИДАН | KP61R |
| SHUFT | TF, TS |
| S+S REGELTECHNIK | FST-1D, FST-3D, FST-5D, FST-7D |
| THERMOKON | TFR 1,8m, TFR 3m, TFR 6m |
| POLAR BEAR | PBFP-6N, PBFP-2N, PBFP-3N |
| KORF | TECB-1, TECB-3, TECB-6, TECB-11.5 |
| SIEMENS | QAF81-3, QAF81-6 |
| BVM | PTC30-2M, PTC30-4M, KP61 |
| TS-1 LEFOO | Реле температуры (капиллярный термостат) 1 метр |
| TS-2 LEFOO | Реле температуры (капиллярный термостат) 2 метра |
| TS-3 LEFOO | Реле температуры (капиллярный термостат) 3 метра |
| TS-4 LEFOO | Реле температуры (капиллярный термостат) 4 метра |
| TS-6 LEFOO | Реле температуры (капиллярный термостат) 6 метров |
| TS-11.5 LEFOO | Реле температуры (капиллярный термостат) 11.5 метров |
| LEFOO-IP44 | Защитная крышка для капиллярного термостата IP44 |
| LEFOO-IP55 | Защитный корпус для капиллярного термостата IP55 |
| MK-05 | Скоба для капиллярного термостата (1 шт) |
| DBZ-05/HY | Комплект для крепления капилляра термостата (6 шт.) |
Рекомендации по выбору длины (от площади калорифера):
• Площадь 0–1 м²: длина капилляра 1–2 м.
• Площадь 1–2 м²: длина капилляра 2–4 м.
• Площадь 2–4 м²: длина капилляра 4–6 м.
• Площадь более 4 м²: длина капилляра 12 м (или 2-3 термостата меньшей длины).
