DPT Преобразователь дифференциального давления для ОВК

Серия DPT · диапазоны 100…10000 Па · IP54

Преобразователь перепада давления DPT

DPT предназначен для непрерывного измерения перепада давления воздуха в системах вентиляции и автоматизации. Преобразователь одновременно формирует сигналы 0…10 В и 4…20 мА, а модели с дисплеем показывают текущее значение в паскалях.

0…10 В
4…20 мА
Точность ±1 % FS
16…30 В DC
−20…+70 °C
Гарантия 1 год

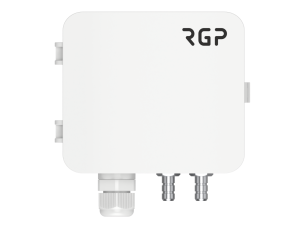

Преобразователь перепада давления DPT с дисплеем

Назначение и преимущества

Непрерывное измерение перепада давления

Преобразователь сравнивает давление в точках P1 и P2 и передаёт фактическое значение в контроллер. По аналоговому сигналу автоматика может строить тренд, формировать предупреждение или поддерживать заданный режим вентиляционной системы.

01

Точность ±1 % FS

Пьезорезистивный MEMS-сенсор измеряет перепад с основной погрешностью ±1 % от полного диапазона выбранной модели.

02

Два аналоговых выхода

Сигналы 0…10 В и 4…20 мА доступны одновременно при общем питании преобразователя 16…30 В DC.

03

Текущий перепад на дисплее

Модели с суффиксом -D показывают фактическое измеренное значение непосредственно на корпусе преобразователя.

04

Диапазоны до 10000 Па

Шесть диапазонов позволяют подобрать чувствительную модель для малых перепадов или задач с давлением до 10000 Па.

05

Установка нулевой точки

Кнопка внутри корпуса позволяет откорректировать нулевую точку после монтажа и перед вводом системы в работу.

06

Для систем ОВК

Металлические штуцеры, корпус IP54 и кабельный ввод M16×1,5 рассчитаны на монтаж в вентиляционных установках.

Сделано в Китае по заказу ООО «Завод РГП».

DPT измеряет, DPS переключает контакт

DPT передаёт непрерывный аналоговый сигнал, пропорциональный фактическому перепаду. Прессостат DPS работает как пороговое реле: при достижении уставки он меняет состояние дискретного контакта SPDT.

Области применения

Где применяют преобразователь DPT

Непрерывный сигнал используют там, где автоматике важно получать текущее значение перепада, а не только фиксировать достижение заданного порога.

Состояние фильтра

Рост перепада показывает накопление загрязнений и позволяет обслуживать фильтр по фактическому состоянию.

Работа вентилятора

Измерение создаваемого перепада помогает контролировать воздушный режим и замечать отклонения в работе установки.

Давление в помещениях

Подходит для контроля малых перепадов между помещением и соседней зоной, когда требуется постоянное измерение.

Регулирование расхода

Сигнал передают контроллеру или ПЧ для поддержания давления, расхода воздуха и работы систем VAV.

Два исполнения

DPT без дисплея и с локальной индикацией

Исполнения используют одинаковый принцип измерения и аналоговые выходы. Дисплей нужен для визуальной проверки текущего перепада непосредственно на установке.

Исполнение DPT без дисплея

Стандартное исполнение

DPT без дисплея

Компактное решение для передачи измеренного значения в шкаф автоматики, контроллер или систему диспетчеризации.

Диапазоны100 / 500 / 1000 / 2500 / 5000 / 10000 Па
Исполнение DPT с ЖК-дисплеем

Локальная индикация

DPT с дисплеем

Текущее значение в паскалях видно без подключения отдельного индикатора — удобно при наладке и обслуживании.

Диапазоны100 / 1000 / 2500 / 10000 Па

Технические характеристики

Основные параметры преобразователей DPT

Все модели DPT одновременно формируют сигналы 0…10 В и 4…20 мА. Точность ±1 % FS нормируется при температуре 20…25 °C и правильном монтаже.

Измеряемая величина Дифференциальное давление воздуха
Тип диапазона Однонаправленный, от 0 до верхнего предела модели
Диапазоны 0…100 / 500 / 1000 / 2500 / 5000 / 10000 Па
Точность ±1 % FS при 20…25 °C и правильном монтаже
Температурный коэффициент 0,01 % FS/°C для нуля и полного диапазона
Перегрузочная способность 15 × FS; не является измерительным диапазоном
Выходы 0…10 В и 4…20 мА
Питание 16…30 В DC; номинально 24 В DC
Нагрузка 0…10 В Не менее 50 кОм
Нагрузка 4…20 мА Не более 250 Ом; в схеме обязателен резистор 250 Ом
Измеряемая среда Воздух, непроводящие и невзрывоопасные газы
Температура среды −20…+70 °C
Эксплуатация −20…+70 °C
Компенсация −10…+60 °C
Хранение −20…+70 °C
Степень защиты IP54
Материал корпуса Промышленный пластик
Штуцеры давления Металлические, Ø 6,2 мм
Кабельный ввод M16×1,5
Кабель Экранированный, четырёхжильный
Сечение провода До 1,5 мм²
Потребление Менее 1,5 Вт
Габариты Около 99 × 99 × 40 мм
Масса Около 150 г
Установка нуля Кнопкой внутри корпуса
Срок службы Не менее 5 лет
Гарантия 1 год
Модельный ряд

Артикулы DPT по диапазону и индикации

Все модели имеют выходы 0…10 В и 4…20 мА. Суффикс -D обозначает встроенный дисплей текущего перепада давления.

Диапазон Без дисплея С дисплеем ±1 % FS, Па
0…100 Па DPT-100Преобразователь давления воздуха 100 Па DPT-100-DПреобразователь давления воздуха с дисплеем 100 Па ±1 Па
0…500 Па DPT-500Преобразователь давления воздуха 500 Па ±5 Па
0…1000 Па DPT-1000Преобразователь давления воздуха 1000 Па DPT-1000-DПреобразователь давления воздуха с дисплеем 1000 Па ±10 Па
0…2500 Па DPT-2500Преобразователь давления воздуха 2500 Па DPT-2500-DПреобразователь давления воздуха с дисплеем 2500 Па ±25 Па
0…5000 Па DPT-5000Преобразователь давления воздуха 5000 Па ±50 Па
0…10000 Па DPT-10000Преобразователь давления воздуха 10000 Па DPT-10000-DПреобразователь давления воздуха с дисплеем 10000 Па ±100 Па
Модельный ряд ООО «Завод РГП»: последний столбец показывает абсолютную погрешность каждой модели при точности ±1 % FS.
Подключение к автоматике

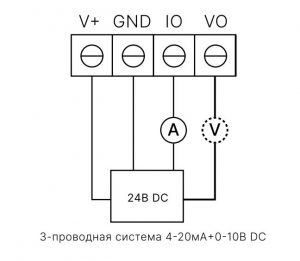

Выходы 0…10 В и 4…20 мА

Преобразователь питается постоянным напряжением и выдаёт два пропорциональных сигнала с общей клеммой GND.

Схема подключения преобразователя DPT к выходам 0–10 В и 4–20 мА
24 В DC на рисунке — номинальное питание. Допустимый диапазон питания составляет 16…30 В DC.
V+

Положительная клемма питания 16…30 В DC.

GND

Общий провод питания и аналоговых сигналов.

IO

Токовый выход 4…20 мА.

VO

Выход напряжения 0…10 В.

Для 4…20 мА обязателен резистор 250 Ом

Резистор Rh включают в цепь токового выхода IO, как показано на схеме. Без него выход 4…20 мА не работает.

Оба выхода допускается использовать одновременно при общем источнике питания. Перед подключением необходимо сверить входное сопротивление контроллера и схему конкретного аналогового входа.

Монтаж и пневмоподключение

Положение корпуса и импульсных линий

DPT устанавливают вертикально, штуцерами вниз. Положение точек отбора и состояние трубок влияют на достоверность измерения не меньше выбранного диапазона.

01

P1 — высокое давление

Штуцер «+» соединяют с точкой более высокого давления.

02

P2 — низкое давление

Штуцер «−» соединяют с точкой более низкого давления.

03

Штуцерами вниз

Вертикальное положение снижает риск попадания влаги в корпус.

04

Трубка без перегибов

Импульсные линии прокладывают герметично, без петель и мест скопления конденсата.

Корпус крепят в двух точках.

На задней стенке предусмотрены два монтажных отверстия с межосевым расстоянием около 77 мм. Крепёж корпуса подбирают по монтажной поверхности. Четыре комплектных самореза предназначены только для двух штуцеров отбора давления — по два на каждый.

Габаритные размеры корпуса

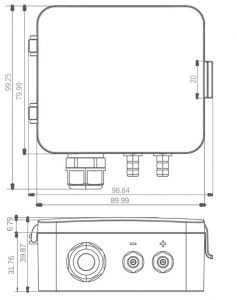

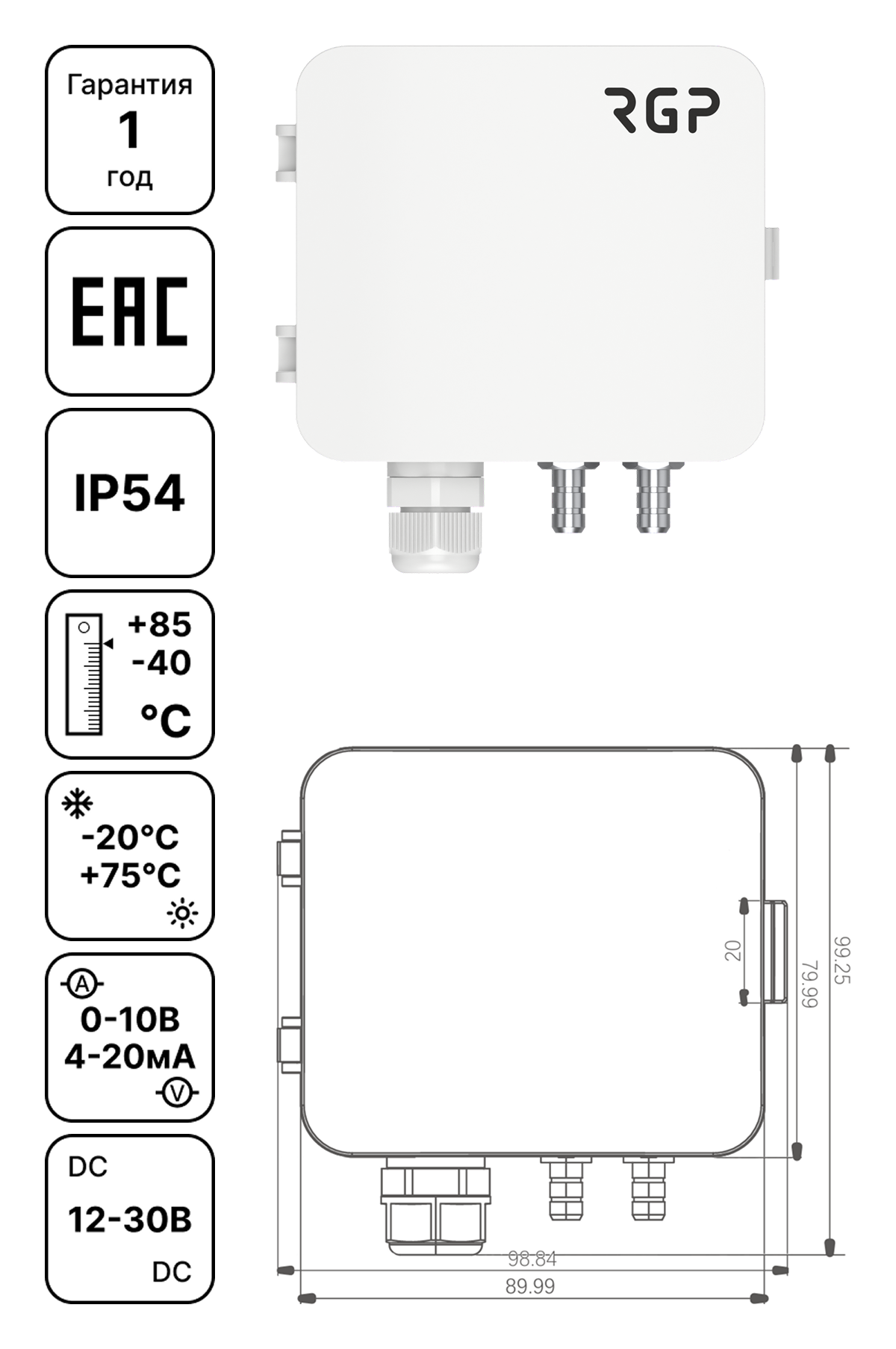

Габаритный чертёж преобразователя перепада давления DPT

Корпус имеет наружные размеры около 99 × 99 мм. Глубина преобразователя составляет примерно 40 мм.
Корпус в открытом виде

Открытый корпус DPT с монтажными отверстиями и кабельным вводом

Два монтажных отверстия расположены внутри корпуса. Кабель заводят через ввод M16×1,5, после подключения и настройки крышку закрывают.

Комплект поставки

Что входит в комплект DPT

Комплект позволяет подключить преобразователь к двум точкам отбора давления. Крепление самого корпуса выбирают по месту установки.

Преобразователь DPT

Выбранный диапазон, с дисплеем или без дисплея.

Трубка ПВХ 1 м

Для прокладки двух импульсных линий; длину распределяют по месту.

Два штуцера

Для отбора давления из воздуховода или корпуса установки.

Четыре самореза

По два самореза для крепления каждого штуцера.

Подбор замены

Серии для подбора замены преобразователя DPT

Перед заменой сверяют диапазон, питание, выходной сигнал, допустимую нагрузку, степень защиты и схему подключения. Совпадение диапазона само по себе не гарантирует взаимозаменяемость.

Производитель Серии для технического сравнения Что проверить
Produal PEL 1000, KPEL, PEL 2500 Диапазон, питание и тип выхода
SHUFT PTH-3200 Диапазон и схема подключения
HK Instruments DPT-2500-R8, DPT-7000-R8 Выходы, индикация и диапазоны
S+S Regeltechnik PREMASGARD 211 / 212 Питание, выход и монтаж
Thermokon DPA-250, DPT-2500 Точность и верхний предел
БВМ ПДВ-А-2 Все электрические и пневматические параметры
LEFOO LFM-108 Все электрические и пневматические параметры
TEREN DPT / DPTN Все электрические и пневматические параметры
