Реле температуры (капиллярный термостат) IP54

ОписаниеМонтажХарактеристикиАналогиАртикулыСкачать

Капиллярные термостаты серии IP54 это реле температуры в корпусе из ABS-пластика с длиной капилляра от 1 до 6 метров, которые используются для контроля температуры в каналах систем вентиляции, отопления и кондиционирования, в том числе в тех случаях, где необходимо предотвратить образование льда в теплообменнике. Защита от замораживания калорифера решается полностью, благодаря защитному термостату. Устанавливают термостат в непосредственной близи от водяного калорифера (его оребрения).

Основная цель термостата – своевременно обнаружить угрозу замерзания жидкости в калорифере и разрыва трубок теплообменника. С помощью колесика, находящегося на корпусе, можно установить температуру срабатывания реле (рекомендуемое значение 7-10 градусов). Измерительный элемент в виде газонаполненного капилляра, соединённого с диафрагмой внутри корпуса, механически связан с толкателем контактной группы SPDT. Термостат защиты от замораживания чувствителен к падению температуры ниже установленного порога на длине участка капилляра от 30 см (подробнее в разделе Характеристики). При превышении температуры выше порога гистерезиса происходит автоматический сброс термостата.

Термостат сигнализирует о срабатывании с помощью перекидного контакта SPDT и используется для инициализации следующих защитных функций в системах управления вентиляцией (в основном в режиме “ЗИМА”):
• остановка вентилятора (электродвигателя),
• закрытие заслонки наружного воздуха,
• открытие клапана теплоносителя калорифера на 100%,
• запуск циркуляционного насоса теплоносителя,
• включение звукового или светового сигнала аварии.

Монтаж капиллярного термостата осуществляется в непосредственной близости от теплообменника вентиляционной установки на ее внешней поверхности. Крепление корпуса термостата производится  с помощью саморезов. Капилляр температурного реле аккуратно разматывается, в корпусе ВУ сверлится отверстие для прохода к ребрам теплообменника и капилляр затягивается внутрь вентустановки. Рекомендуется использовать специальные монтажные фланцы для ввода капилляра в вентустановку, которые исключают повреждение капилляра. По краям калорифера в вертикальной плоскости в шахматном порядке устанавливаются специальные крепления для капилляра и осуществляется “размотка” капилляра таким образом, чтобы капилляр равномерно был распределен по всей площади калорифера.

Рекомендуется установить термостат непосредственно после калорифера по потоку воздуха. Капилляр термостата должен перекрывать все сечение воздуховода. Место прохода через металлическую обшивку воздухопровода необходимо защитить пластиковой трубкой или специальным фланцем. Минимальный радиус изгиба капилляра 20 мм. Окружающая рабочая температура корпуса термостата должна быть на 2°С выше температуры выбранного порога срабатывания, в ином случае существует риск ложных срабатываний. Если это гарантировать невозможно, то необходимо устанавливать корпус термостата вместе с капилляром внутри воздуховода вентиляционной системы.

Диапазон настройки: -15…+15 °C
Температура эксплуатации термостата: -35…+65 °C
Рабочая среда капилляра термостата : Воздух
Повторяемость характеристик: ± 1 °C
Точность срабатывания по уставке: ± 1,5-2 °C
Ширина петли гистерезиса: 3±1 °C
Сброс (возврат в исходное состояние): автоматический
Тип чувствительного элемента: медная трубка
Тип наполнителя капилляра: газ R134A
Длина капиллярной трубки: 1, 2, 3, 4 и 6 метров
Контактная система: Перекидной контакт – SPDT
Максимальная электрическая нагрузка: 6А (250В) cos φ = 0,75
Класс защиты (корпус): IP 54

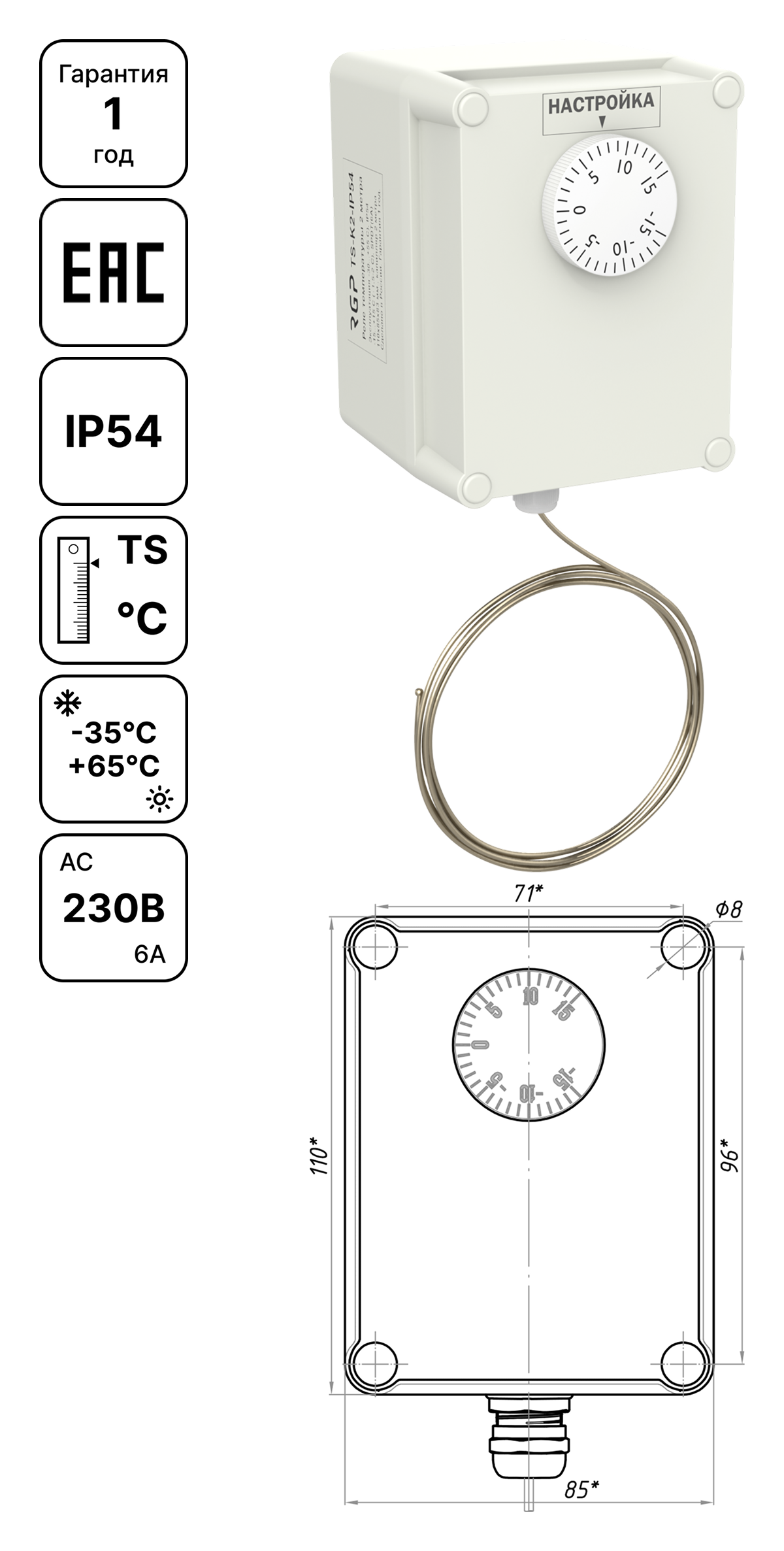

Габаритные размеры (корпус): ВШД – 83x85x110 мм.
Кабельный ввод: Уплотняемый ввод M16х1,5
Подключение: Клеммный блок 4х2,5мм2
DANFOSS KP61-2, KP61-4, KP61-6
SHUFT TF-18, TF-30, TF-60
S+S REGELTECHNIK FST-1D, FST-3D, FST-5D, FST-7D
THERMOKON TFR 1,8m, TFR 3m, TFR 6m
Polar Bear PBFP-6N, PBFP-2N, PBFP-3N
KORF AZT-2, AZT-4, AZT-6
SIEMENS QAF81-3, QAF81-6
ПРОЧИЕ NTF-1P, NTF-3P, PTC30-3M, PTC30-6M, STT903
TS-K1-IP54 Реле температуры 1 метр (IP54)
TS-K2-IP54 Реле температуры 2 метра (IP54)
TS-K3-IP54 Реле температуры 3 метра (IP54)
TS-K4-IP54 Реле температуры 4 метра (IP54)
TS-K6-IP54 Реле температуры 6 метров (IP54)
