Погружной термостат регулирующий WPF-K090

ОписаниеЧертёжПараметрыАналогиАртикулыСкачать

Погружные термостаты WPF15-K090 с переключающим контактом SPDT предназначены для автоматического поддержания температуры в системах радиаторного отопления, горячего водоснабжения и т.д. Термостат может использоваться для управления исполнительными устройствами, а также в комплексных системах для управления и сигнализации. Диапазон измеряемой температуры составляет 0-90 градусов.

Принцип работы термостата основан на свойстве объёмного температурного расширения. В медной погружной гильзе находится термочувствительный баллон. Жидкость, находящаяся в баллоне термостата, нагревается, расширяется и через капиллярную трубу избыточный объём переходит в сильфон, который удлиняется и передаёт усилие на контактную группу.


Диапазон измерения и настройки: 0…+90 °C
Погрешность (гистерезис): ±5 °C
Рабочее напряжение и ток (SPDT): 220В, силовой 16А, сигнальный 6А
Максимальная температура: Корпус 80 °C, пластина (баллон) 125 °C
Максимальное давление: 10 бар
Материал корпуса: Пластик ABC
Степень защиты корпуса: IP40

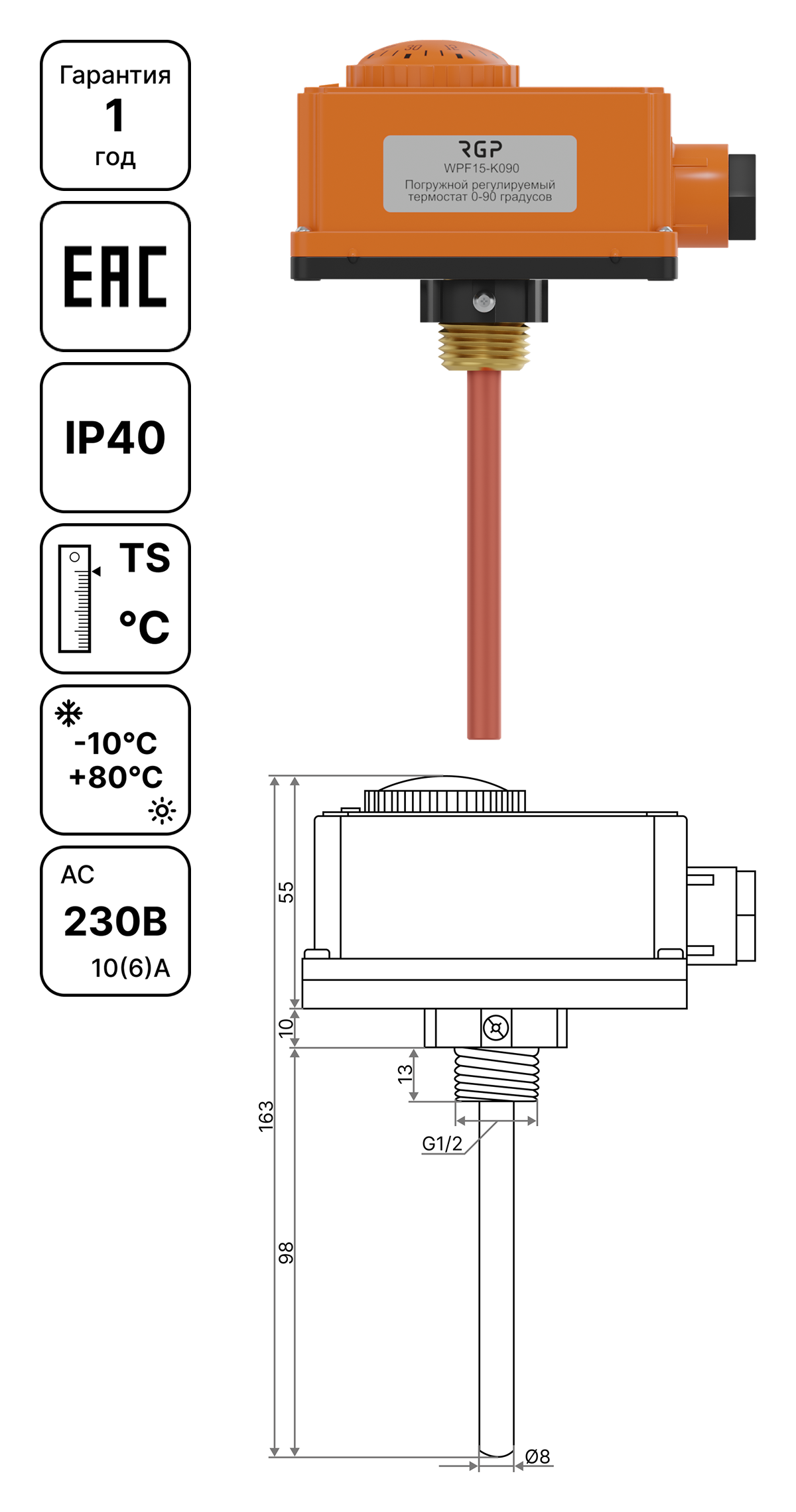

Габаритные размеры: 108х55х163 мм
Присоединение к процессу: Погружная гильза G1/2
S+S Regeltechnik ETR-0120
Afriso TC2
WATTS TC100/IN
WPF15-K090 Погружной регулируемый термостат термостат 0-90 градусов
