Пятиступенчатый трансформатор ATRD 380 В
Пятиступенчатый автотрансформатор для регулирования скорости трёхфазных вентиляторов 380/400 В. Устанавливается внутри шкафа управления и формирует пять фиксированных напряжений для ручного или автоматического выбора скорости.
Трансформатор для пятиступенчатого управления вентилятором
ATRD используется как отдельный силовой компонент шкафа автоматики и как трансформаторная часть готовых регуляторов скорости трёхфазных вентиляторов 380/400 В.
Пять ступеней скорости
Отдельные выводы обмоток формируют пять рабочих напряжений — от минимальной до максимальной скорости вентилятора.
Ручное или автоматическое управление
Ступени выбираются многополюсным переключателем либо реле и контакторами с электрической блокировкой.
Семь номиналов
Модельный ряд 1.5–14 А позволяет подобрать трансформатор по рабочему току двигателя.
Несколько вентиляторов
Возможно управление несколькими одинаковыми двигателями при расчёте суммарного тока с необходимым запасом.
Монтаж внутри шкафа
Металлические проушины предназначены для крепления трансформатора на монтажной плате шкафа или оборудования.
Ресурс не менее 10 лет
Пластинчатый магнитопровод, медные обмотки и винтовая клеммная колодка рассчитаны на длительную эксплуатацию.
Как работает ATRD
ATRD состоит из двух автотрансформаторных секций и формирует пять линейных напряжений: 130, 180, 230, 280 и 400 В. Многополюсный переключатель или система контакторов синхронно коммутирует выбранную ступень: чем выше напряжение, тем выше скорость вентилятора и расход воздуха.
Трансформатор не переключает ступени самостоятельно. Для ручного управления нужен многополюсный переключатель 0–5, для автоматического — реле или контакторы с блокировкой одновременного включения. Двигатель должен допускать регулирование скорости изменением напряжения.
Где применяется
ATRD используют в шкафах управления промышленной приточной и вытяжной вентиляцией, вентиляционных установках и другом оборудовании с трёхфазными вентиляторными двигателями 380/400 В. Один трансформатор может управлять несколькими одинаковыми вентиляторами, если модель выбрана по их суммарному рабочему току с запасом 20%.
Технические характеристики трансформатора ATRD
| Эксплуатация | -20…+40 °C, < 80% RH |
|---|---|
| Степень защиты | IP00 |
| Класс изоляции / защиты | F (155 °C), 0I |
| Материал | Электротехническая сталь, медь |
| Страна производства | Китай |
| Рабочее напряжение | 380 В ± 10% AC |
| Выходные напряжения | 130 / 180 / 230 / 280 / 400 В |
| Частота сети | 50/60 Гц |
| Максимальный ток | 1.5…14 А, зависит от модели |
| Максимальная температура обмотки | 90 °C |
| Количество ступеней | 5 |
| Управление | Ручная или автоматическая коммутация |
| Подключение | Винтовые клеммы 1.5–2.5 мм² |
| Заземление | Винт на корпусе |
| Монтаж | На монтажную плату |
| Срок службы | Не менее 10 лет |
| Гарантия | 1 год |
Пять выходных напряжений для всего модельного ряда
Клеммы 2–6; клемма 1 — общий вывод 0 В. Коммутация ступеней выполняется одновременно по фазам.
Трансформаторы ATRD 1,5–14 А
Выберите модель по рабочему току вентилятора. Размеры приведены по обозначениям L, B, H, L1 и H1 на габаритном чертеже.
| Артикул | Ток | L | B | H | L1 | H1 | Масса |
|---|---|---|---|---|---|---|---|
| ATRD 1.5 | 1.5 А | 87 мм | 100 мм | 91 мм | 72±1 мм | 74±2 мм | ≈2.4 кг |
| ATRD 2.0 | 2 А | 87 мм | 100 мм | 91 мм | 72±1 мм | 74±2 мм | ≈2.6 кг |
| ATRD 3.0 | 3 А | 97 мм | 110 мм | 104 мм | 80±1 мм | 89±2 мм | ≈3.7 кг |
| ATRD 5.0 | 5 А | 151 мм | 152 мм | 100 мм | 125±1 мм | 76±2 мм | ≈6.2 кг |
| ATRD 7.0 | 7 А | 151 мм | 152 мм | 130 мм | 125±1 мм | 106±2 мм | ≈10.0 кг |
| ATRD 10.0 | 10 А | 151 мм | 152 мм | 140 мм | 125±1 мм | 116±2 мм | ≈11.5 кг |
| ATRD 14.0 | 14 А | 169 мм | 175 мм | 152 мм | 140±1 мм | 130±2 мм | ≈15.7 кг |
Схемы подключения ATRD 380 В
Слева показано подключение трансформатора к трёхфазному вентилятору, справа — напряжения на клеммах и схема контактов переключателя. При монтаже необходимо исключить одновременное включение нескольких ступеней.

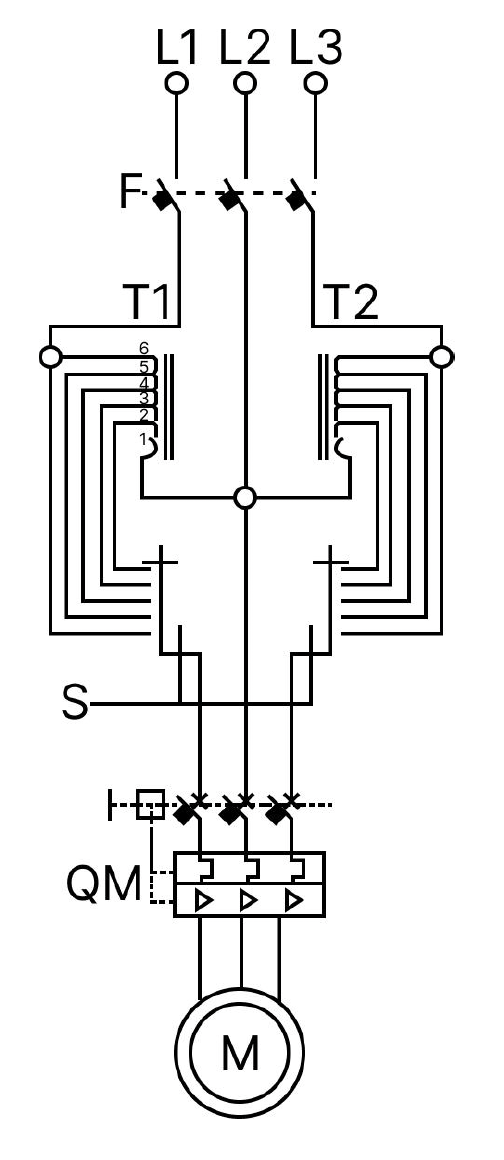

Схема подключения

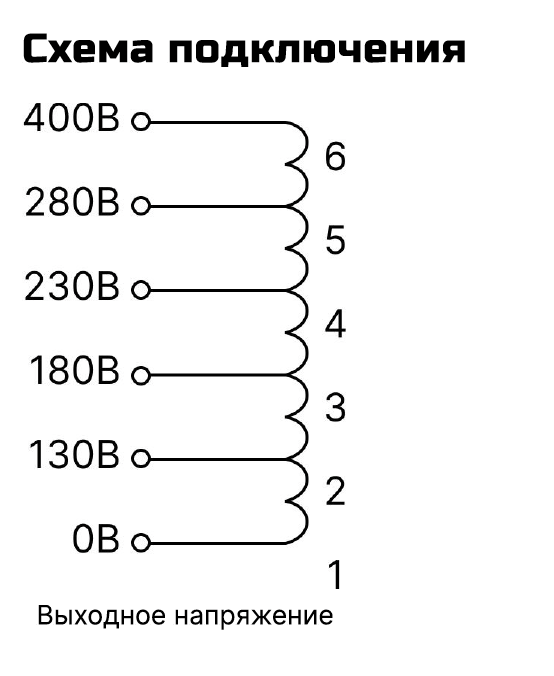

Клеммы и выходные напряжения
Схема контактов переключателя 0–5

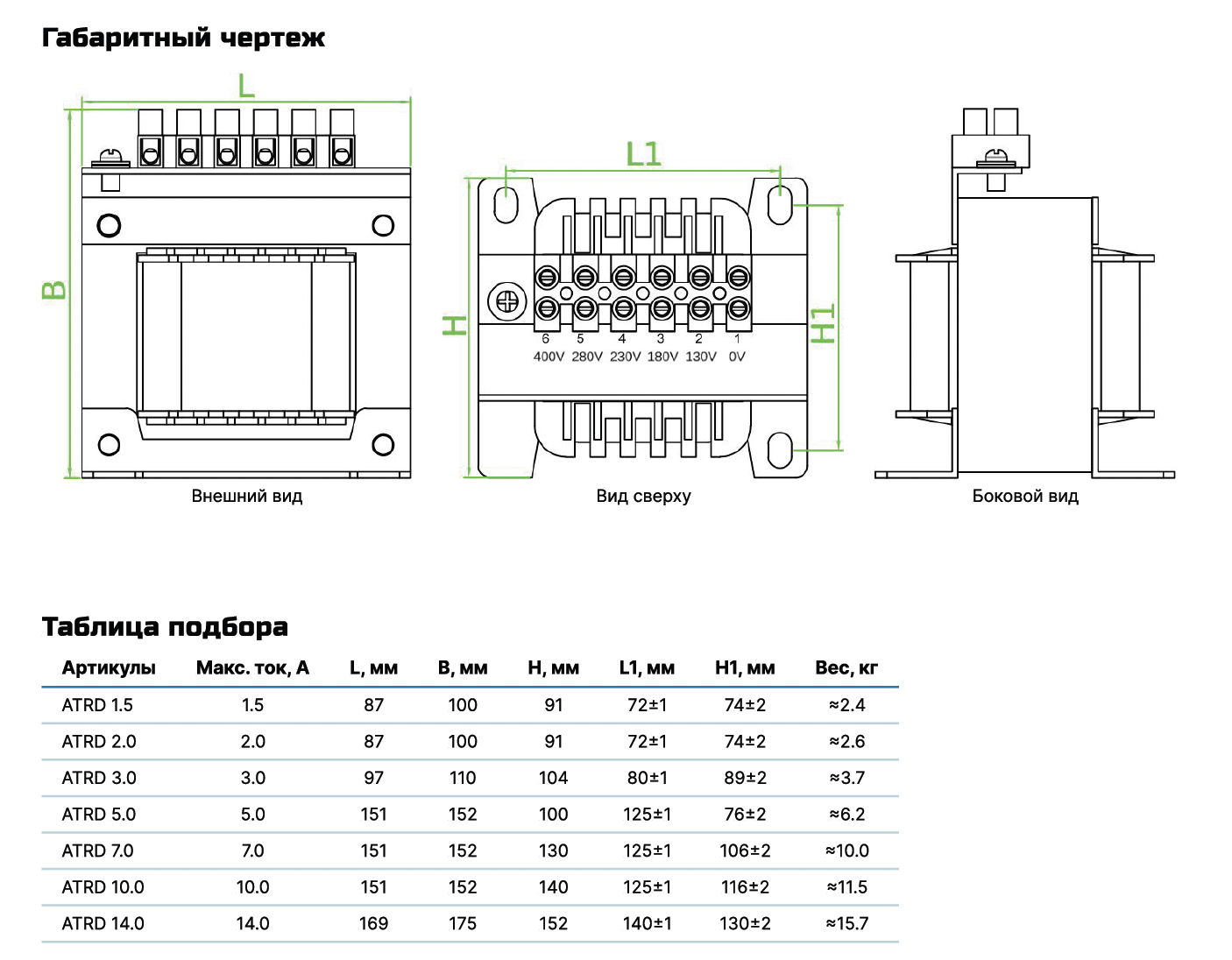

Размеры и габаритный чертёж ATRD
Фактический внешний вид может незначительно отличаться. Монтажные размеры выбирайте по строке нужной модели.
Внешний вид, крепёж и таблица размеров
Частые вопросы об ATRD 380 В
Короткие ответы по выбору, подключению и применению трансформатора.
Чем ATRD отличается от ATRE?
ATRD предназначен для трёхфазных вентиляторов 380/400 В, а ATRE — для однофазных вентиляторов 230 В. Серии имеют разные схемы подключения и не заменяют друг друга.
Как выбрать ATRD по току?
Ориентируйтесь на рабочий ток вентилятора, а не только на его мощность. Номинальный ток трансформатора должен быть не ниже расчётного тока нагрузки; рекомендуется предусмотреть запас 20%.
Можно ли подключить несколько вентиляторов?
Да, если используются одинаковые трёхфазные двигатели, допускающие регулирование напряжением. При выборе ATRD складывают их рабочие токи и учитывают запас 20%.
Почему указаны и 380 В, и 400 В?
ATRD относится к классу трёхфазной сети 380/400 В. В руководстве рабочая сеть указана как 380 В ± 10%, а максимальный выход трансформатора — 400 В; ориентируйтесь на паспорт двигателя и фактическое напряжение сети.
Руководство, каталог и декларация
Руководство
ATRD 380 В
Характеристики, размеры, подключение, монтаж и гарантия.
Каталог
регуляторов 2026
Трансформаторы ATRD, готовые регуляторы и сравнительные характеристики.
Декларация
ATRE и ATRD
Разрешительный документ для серий трансформаторов.
