Пятиступенчатый регулятор скорости SRE-380-T
Трансформаторный регулятор для ступенчатого управления скоростью трёхфазных электродвигателей вентиляторов. Контроль термоконтактов защищает двигатель при перегреве.
Трансформаторное управление трёхфазным вентилятором
SRE-380-T рассчитан на двигатели 380 В, допускающие регулирование изменением напряжения и оснащённые встроенными термоконтактами.
Пять фиксированных ступеней
Кулачковый переключатель выбирает напряжение 130, 180, 230, 280 или 400 В; положение 0 отключает питание.
Трёхфазное управление
Регулятор предназначен для трёхфазных электродвигателей вентиляторов с питанием 380 В.
Диапазон 1.5–14 А
Семь номиналов позволяют подобрать регулятор для двигателей ориентировочной мощностью до 7 кВт.
Контроль перегрева
Клеммы T1 и T2 подключаются к встроенным термоконтактам двигателя.
Дистанционное включение
Сухой контакт на клеммах D1 и D2 позволяет дистанционно включать и отключать вентилятор.
Защита IP65
Прочный корпус из ABS-пластика рассчитан на навесной монтаж и защищён от пыли и влаги.
Как работает SRE-380-T
Трансформаторный регулятор изменяет напряжение, подаваемое на трёхфазный двигатель вентилятора. В положениях 1–5 кулачковый переключатель выбирает одну из пяти фиксированных ступеней: от минимальной до максимальной. Это позволяет изменять скорость вращения и расход воздуха без плавной фазовой регулировки.
Двигатель должен быть рассчитан производителем на регулирование напряжением. К одному SRE-380-T можно подключить несколько одинаковых двигателей, если их суммарный номинальный ток с запасом 20% не превышает номинал выбранного регулятора.
При размыкании термоконтакта двигатель отключается, а после его охлаждения выполняется автоматический повторный запуск. Для дистанционного включения и отключения предусмотрены клеммы D1 и D2.
Технические и эксплуатационные характеристики
| Эксплуатация | -40…+80 °C, < 95% RH |
|---|---|
| Степень защиты корпуса | IP65 |
| Класс изоляции / защиты | B (130 °C), класс II |
| Материал корпуса и крышки | ABS-пластик |
| Рабочее напряжение | 380 В ± 10%, 50/60 Гц |
| Максимальный ток | 1.5…14 А, зависит от модели |
| Выходное напряжение | 130 / 180 / 230 / 280 / 400 В |
| Переключение | Кулачковый переключатель, 0–5 |
| Защитные функции | Контроль термоконтактов двигателя |
| Дистанционное управление | Сухой контакт D1–D2 |
| Индикация | Лампа наличия питания на корпусе |
| Кабельные вводы | PG 13.5, IP65 |
| Монтаж | Навесное исполнение |
| Срок службы | Не менее 10 лет |
Как выбрать и установить SRE-380-T
Подбор по току
- 1Сложите номинальные токи всех подключаемых двигателей.
- 2Добавьте запас 20%: выбранный номинал регулятора не должен быть меньше расчётного тока.
- 3Убедитесь, что двигатели допускают трансформаторное регулирование и имеют термоконтакты.
- 4Выберите защитный автомат и контактор по таблице модельного ряда.
Схема подключения и габаритные чертежи

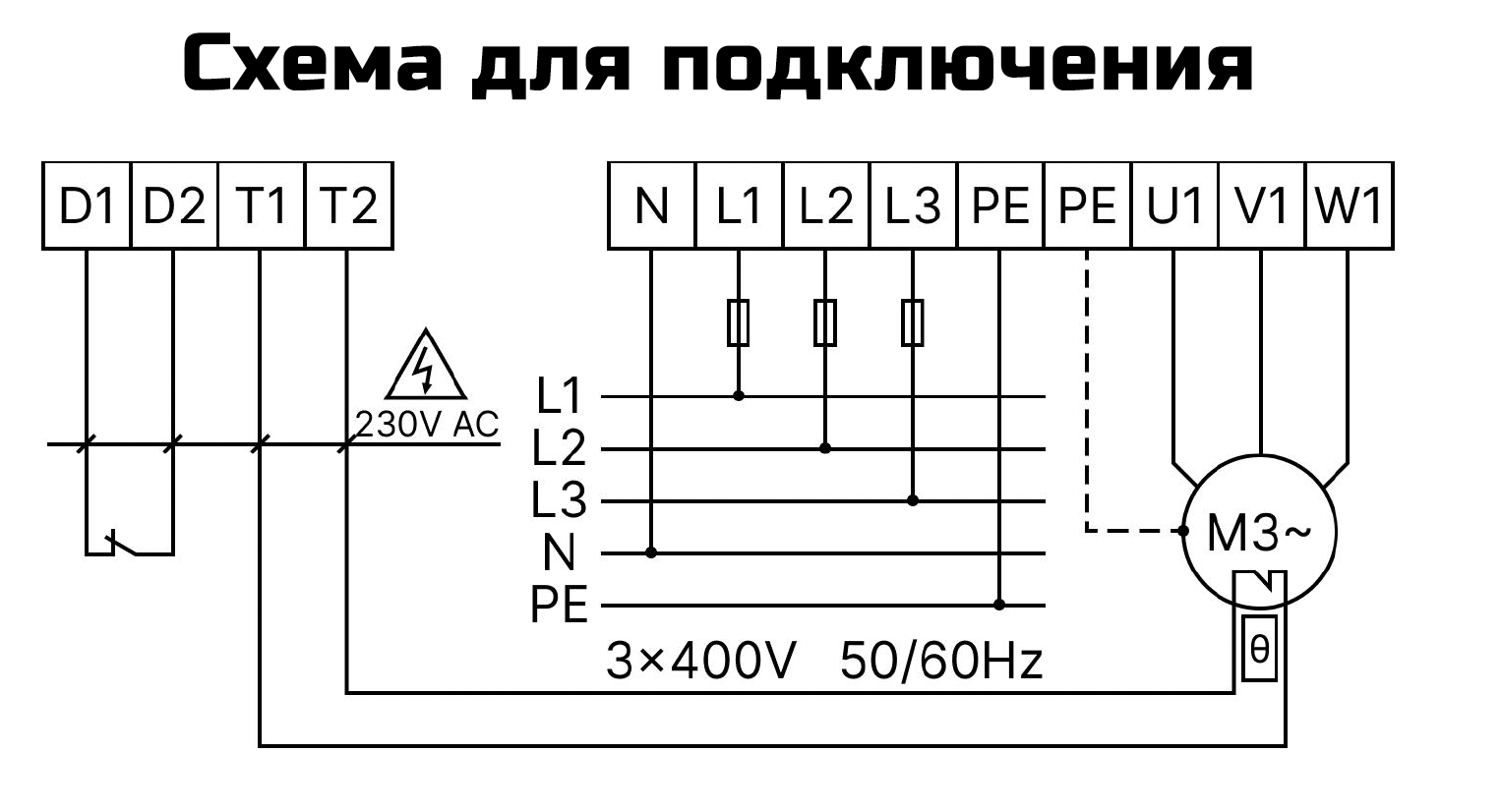

Клеммы N, L1, L2, L3 и PE предназначены для входа сети, U1, V1, W1 и PE — для подключения двигателя. Клеммы T1–T2 подключаются к термоконтактам двигателя, D1–D2 — к сухому контакту дистанционного включения и отключения.
Схема подключения SRE-380-T
Габаритный чертёж SRE-380-T 1.5–5 А
Габаритный чертёж SRE-380-T 7–14 А
Модельный ряд SRE-380-T
Все семь моделей работают со ступенями 130 / 180 / 230 / 280 / 400 В и поддерживают контроль термоконтактов двигателя. Мощность двигателя указана ориентировочно; окончательный подбор выполняется по рабочему току с запасом 20%.
SRE-380-T
| SRE-380-1.5-TРегулятор вентилятора 380 В | 1.5 А · ≈0.75 кВт · автомат C6 · 400 × 300 × 170 мм |
|---|---|
| SRE-380-2-TРегулятор вентилятора 380 В | 2 А · ≈1.0 кВт · автомат C6 · 400 × 300 × 170 мм |
| SRE-380-3-TРегулятор вентилятора 380 В | 3 А · ≈1.5 кВт · автомат C10 · 400 × 300 × 170 мм |
| SRE-380-5-TРегулятор вентилятора 380 В | 5 А · ≈2.5 кВт · автомат C10 · 400 × 300 × 170 мм |
| SRE-380-7-TРегулятор вентилятора 380 В | 7 А · ≈3.5 кВт · автомат C16 · 500 × 400 × 240 мм |
| SRE-380-10-TРегулятор вентилятора 380 В | 10 А · ≈5.0 кВт · автомат C16 · 500 × 400 × 240 мм |
| SRE-380-14-TРегулятор вентилятора 380 В | 14 А · ≈7.0 кВт · автомат C25 · 500 × 400 × 240 мм |
