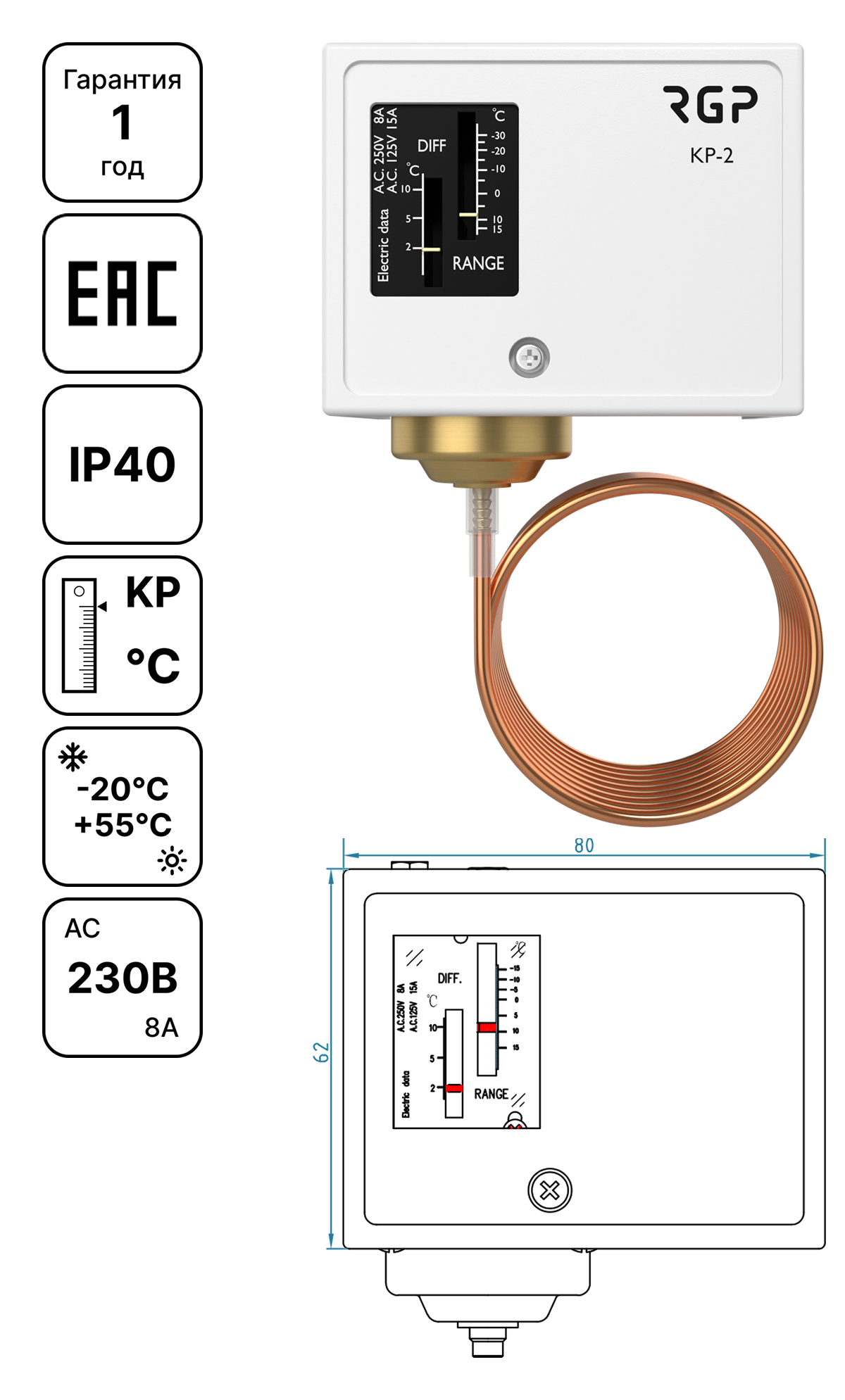

Реле температуры (капиллярные защитные термостаты) применяются для регулирования температуры в системах ОВК, но основной функцией является защита жидкостного калорифера вентиляционной установки от замораживания в зимний период. Термореле с длиной капилляра от 1 до 12 метров производятся в Китае по заказу и под контролем компании RGP. Температурные реле отличаются простотой настройки, установки, подключения и надежностью в эксплуатации. Длина капиллярной трубки выбирается при заказе.
Основная функция температурного реле с капилляром – непрерывно контролировать температуру воздуха после теплообменника и своевременно обнаруживать угрозу замерзания жидкости в его трубках, что позволяет предотвращать разрушение трубок отопительных калориферов от замерзания жидкости и от их разрыва. Внимание: от правильно подобранной длины и монтажа капилляра на ребрах калорифера зависит качество и скорость срабатывания при аварии.
Реле температуры активирует следующие защитные функции:
• остановка вентилятора,
• закрытие заслонки наружного воздуха,
• открытие клапана теплоносителя калорифера на 100%,
• запуск циркуляционного насоса теплоносителя,
• включение звукового или светового сигнала аварии.
Термостат защиты от замораживания чувствителен к падению температуры ниже установленного порога. При превышении температуры выше порога гистерезиса происходит автоматический сброс термостата (обратное переключение контактов).
Монтаж реле температуры осуществляется в непосредственной близости от теплообменника ВУ на его внешней поверхности. Крепление корпуса термостата производится с помощью саморезов. Капилляр температурного реле аккуратно разматывается, в корпусе ВУ сверлится отверстие для прохода к ребрам теплообменника и капилляр затягивается внутрь вентустановки, где разматывается вдоль трубок теплообменника. Следите за минимальным радиусом изгиба капилляра — он не должен быть меньше 20 мм.
Рекомендации по монтажу. Капилляр термостата должен быть установлен непосредственно после калорифера по потоку воздуха. Его рекомендуется уложить петлями в плоскости, поперечно или параллельно теплообменным трубам (рекомендуется параллельная прокладка). Капилляр термостата должен перекрывать все сечение воздуховода (калорифера).
Алгоритм работы: при повышении температуры выше значения уставки контакты 1-5 размыкаются, а контакты 1-3 замыкаются (сигнальные контакты). Обратное переключение контактов происходит автоматически при падении температуры ниже значения уставка минус дифференциал.
Рекомендации по настройке (заводская настройка TEMP = 7 °C, DIFF = 2°C). Снимите стопорную пластину на крышке термостата. Вращая винт В, установите необходимое значение уставки дифференциала (шкала DIFF), вращая винт А, установите необходимое значение уставки температуры (шкала RANG). Установите и закрепите обратно стопорную пластину.
| Заводская уставка: | T = 7 °C, DIFF = 2 °C |
| Диапазон регулировки: | -30…+15 °C |
| Эксплуатация (рекомендуемая): | -20…+55 °C |
| Точность срабатывания: | ±1 °C |
| Дифференциал: | 2-10 °C (настраиваемый) |
| Макс. температура капилляра: | 120 °C (кратковременно) |
| Характеристики корпуса: | сталь, пластик, IP40 |
| Размеры корпуса: | 62x80x49 мм |
| Материал капилляра: | медная трубка |
| Наполнитель капилляра: | парообразный |
| Длина капилляра: | 1, 2, 3, 4, 6, 11.5 метров, Ø 3 мм |
| Минимальный радиус изгиба: | 20 мм |
| Сброс аварии: | автоматический |
| Ввод кабеля: | кабельный ввод диаметром 6-13 мм |
| Контактная нагрузка: | Ix, 230 В AC, 15 A, 125 В AC |
| Контактная группа: | SPDT (COM NO NC) |
| Подключение: | клемма винтовая до 1.5 мм² |
| Монтаж: | саморезами на поверхность |
| Комплектность: | крепеж, скобы для капилляра, РЭ (паспорт) |
| Срок службы: | не менее 5 лет |
Рекомендации по выбору длины (от площади калорифера):
• Площадь до 1 м²: длина капилляра 1–2 м.
• Площадь 1–2 м²: длина капилляра 2,0–4,0 м.
• Площадь 2–4 м²: длина трубки 4,0–6,0 м.
• Площадь более 4 м²: длина трубки 12 м (или 2-3 термостата меньшей длины).
Открутите винты крепления и снимите защитную крышку. Заведите кабель через гермоввод, зачистите и обожмите наконечниками концы кабеля, подключите сигнальные провода к клеммам согласно проектным данным, подключите заземление. Закройте крышку.
