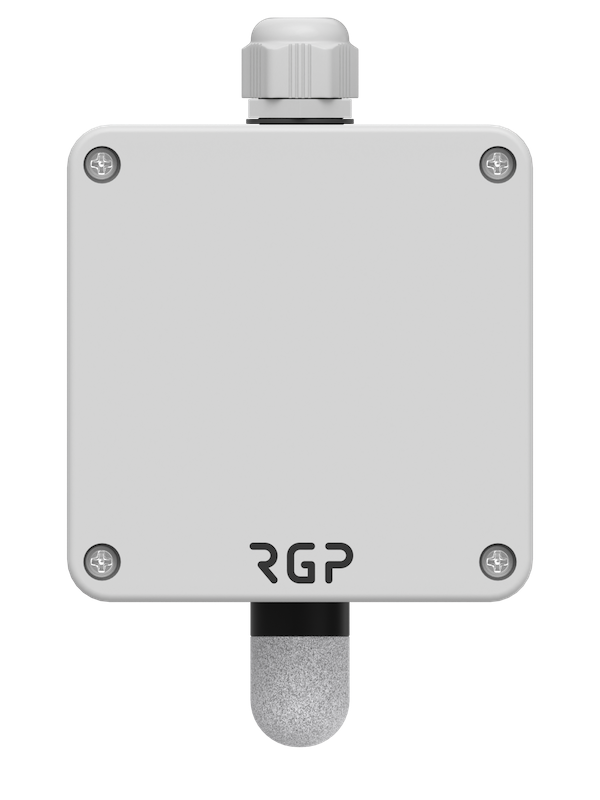

Промышленные датчики влажности и температуры воздуха THS-03 это измерительные преобразователи в прочном защищенном от внешних воздействий корпусе IP65, защитным сетчатым мембранным фильтром или фильтром из прессованного PTFE, которые оснащаются аналоговыми выходами, преобразующими измеренное значение относительной влажности и температуры в унифицированные сигналы напряжения или тока (0-10В и 4-20 мА) или передают данные по интерфейсу RS485 (ModBus RTU). Диапазон измерения относительной влажности 0…100% RH, температуры -30…+40 °C. По специальному запросу доступны другие варианты калибровки в узком диапазоне, что позволит повысить точность измерения.
⭐ Преимущества датчиков производства ООО “Завод РГП”:
✅ Разработано и произведено в России: гарантия 1 год, сертификат калибровки (опционально)
✅ Производство под вашим брендом (ОЕМ)
✅ Лазерная гравировка, серийный номер, отметка ОТК
✅ Аналоговые и цифровые выходы: 0-10 В, 4-20 мА, RS485 (ModBus)
✅ Точность измерений (базовая): точность сенсора ±2% RH, ±0,3 °C (при 25 °C)
✅ Точность измерений (серия HP): точность сенсора ±1% RH, ±0,1 °C (при 25 °C)
✅ Дополнительные измерительные выходы: Pt1000, NTC10k, Ni1000
✅ Индивидуальная калибровка под узкий диапазон.
Преобразователи температуры и влажности THS-03 предназначены для использования в неагрессивной среде без значительного содержания пыли и измерения параметров воздуха внутри технологических помещений в промышленности и сельском хозяйстве (сушильные и пропарочные камеры, теплицы и оранжереи, коровники и птичники), а также снаружи помещений в качестве наружных (уличных) датчиков влажности с обязательным применением защитных крышек и козырьков. Дополнительно в каждый датчик может быть установлено термосопротивление Pt1000, NTC10k или Ni1000-LG.
⭐ Основные технические характеристики:
✅ Точность измерения (типовая): RH = ±2% и T = ±0,3°C (при 25 °C)
✅ Гистерезис и нелинейность: ±1% RH, ±0,1% RH
✅ Долговременная стабильность: <1% RH/год, <0,1% °C/год
✅ Диапазон по влажности: 0…100% Rh (относительной влажности)
✅ Диапазон по температуре: -30…+40 °С (типовой, может быть изменен)
✅ Режимы эксплуатации: от -20 до +60 °С
✅ Рабочее напряжение: 24В AC/DC ±20% (кроме RS485)
✅ Выходные сигналы: 0-10В, 4-20мА, ModBus RTU (RS485)
✅ Дополнительные каналы: Pt1000, NTC10k, Ni1000
✅ Корпус и сенсор: IP65/IP54, встроенный или вынесенный сенсор (кабель 1 м)
✅ Различные типы фильтров: мембрана, спеченный пористый PTFE
| Диапазон температуры (сенсор): | -40…+120 °C |
| Диапазон влажности (сенсор): | 0…100% RH |
| Тип сенсора: | ёмкостной, цифровой |
| Измеряемая среда: | воздух без агрессивных паров |
| Сигнал на выходе: | 0-10В, 4-20мА, ModBus RTU (RS485) |
| Канал температуры: | -30…+40 °C, -20…+70 °C * |
| Канал влажности: | 0…100 % RH |
| Протокол связи (RS485): | ModBus RTU |
| Скорость передачи данных: | 4800…38400 кБит/с |
| Эксплуатация (корпус с платой): | -20…+60 °C |
| Погрешность RH (сенсор): | ±2% RH ** (при 25 °C) |
| Гистерезис, нелинейность: | ±1% RH, ±0.1% RH |
| Долговременная стабильность: | <1% RH, <0.1 °C (в год) |
| Погрешность RH (HP): | ±1% RH ** (при 25 °C) |
| Гистерезис, нелинейность (HP): | ±0.8% RH, ±0.08% RH |
| Долговременная стабильность (HP): | <0.2% RH, <0.03 °C (в год) |
| Время отклика (зависит от потока воздуха): | <60 секунд |
| Погрешность измерения T: | ±0.3 °C ** (при 25 °C) |
| Погрешность измерения T (HP): | ±0.1 °C ** (при 25 °C) |
| Напряжение питания (0-10В, 4-20мА): | 24В AC/DC ±20% |
| Напряжение питания (RS485): | 24В DC ±20% |
| Защита корпуса (сенсора): | IP65/IP54 |
| Материал корпуса: | ABS-пластик, цвет серый |
| Размеры корпуса: | 135x85x56 мм |
| Ввод кабеля, монтаж: | Настенный, кабельный ввод М16х1.5 |
| Средний срок службы: | не менее 5 лет |
| Дополнительные измерительные элементы: | Pt1000, Ni1000, NTC10k |
* Диапазон калибровки может быть изменен по специальному запросу (указывать при запросе)
** Погрешность измерения зависит от температуры и влажности (см. техническую документацию)
Точность емкостных сенсоров для датчиков температуры и влажности зависит от многих факторов и приводится для идеальных условий напряжения питания сенсора 3,3 В (питание датчика 24В постоянного тока) при 25 °C при испытании на заводе-изготовителе в условиях постоянной температуры и влажности. Это значение не включает гистерезис и нелинейность и применимо только к условиям без конденсации.
ВАЖНАЯ ИНФОРМАЦИЯ:
Диапазоны работы: нормальный рабочий диапазон сенсора от 10 до 80% относительной влажности и от 10 до 60 градусов. Длительная работа за пределами нормального диапазона, особенно при влажности > 80%, может вызвать временный дрейф сигнала ±3% относительной влажности. После возвращения к нормальным рабочим условиям датчик медленно самостоятельно восстановится до состояния калибровки. Показания датчика могут быть завышены, если в воздухе содержатся посторонние примеси (летучие растворители, клей или герметик, ароматические углеводороды).
Восстановление сенсора: если датчик подвергается воздействию экстремальных условий эксплуатации и химических паров, то его можно восстановить до состояния калибровки с помощью следующей обработки. Если влажность высокая, примите меры по сушке: поддерживайте температуру 60-85 ℃ и относительную влажность <5% в течение 2-10 часов до восстановления. Если влажность низкая, то сенсор можно регидратировать при комнатной температуре 25℃ и относительной влажности более 75%RH в течение 12…72 часов или при температуре 60…85℃ и относительной влажности более 85%RH в течение 2…6 часов, чтобы обеспечить регидратацию полимера, в противном случае это приведет к дрейфу и искажению показаний датчика.
Испытания, калибровка и сравнение с эталоном: относительная влажность газов во многом зависит от температуры. Поэтому при измерении и калибровке по влажности все датчики, измеряющие одну и ту же влажность, должны работать при одинаковой температуре, насколько это возможно. При тестировании необходимо убедиться в одинаковой температуре испытуемого датчика и датчика-эталона, а затем сравнить показания влажности. Важно отметить, что испытания в канале вентиляционной системы не могут гарантировать единую температуру и поток воздуха из за завихрений и неоднородности потока.

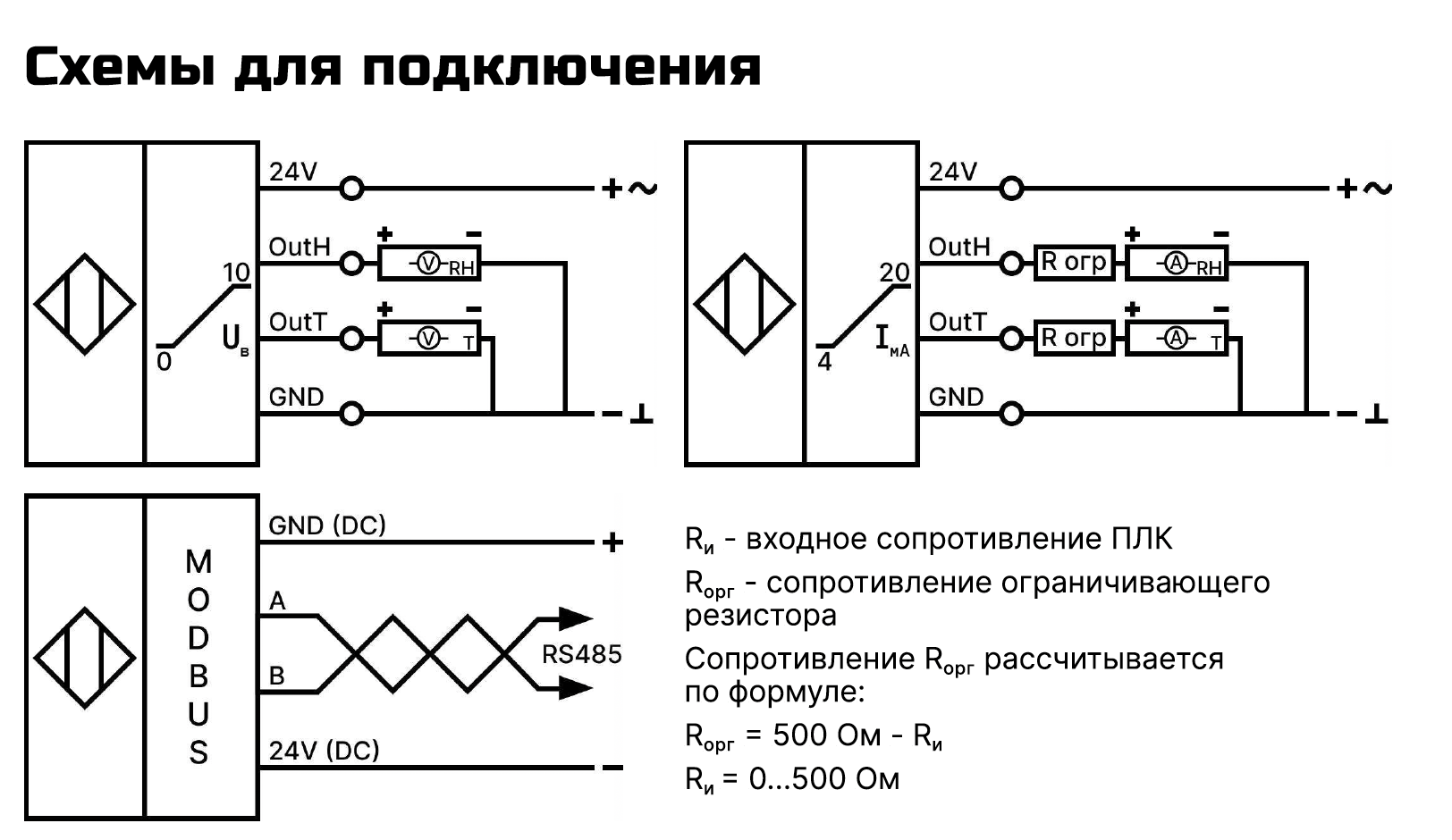

Подключение датчиков влажности: для подключения к системе автоматизации используется клеммная колодка с винтовыми клеммами, расположенная на печатной плате преобразователя. Для подключения датчика температуры и влажности к контроллеру системы автоматизации используйте схему, приведенную ниже. Клеммная колодка Т1 и Т2 используется только с датчиками, которые имеют дополнительный канал температуры по сопротивлению (доступно для серии датчиков 0-10В).
ВНИМАНИЕ:
1. Обязательно используйте экранированный кабель для подключения датчиков и заземляйте экран кабеля со стороны шкафа управления и сам шкаф для корректной работы и показаний датчика влажности.
2. Наличие частотных преобразователей рядом с датчиком, внутри шкафа управления или рядом со шкафом в большей части случаев влияют на показания датчиков 0-10В.
3. Для датчиков с выходным сигналом 0-10В запрещается прокладка кабеля в едином лотке с кабелями 220В, а также рекомендуется длина кабельной линии не более 10 метров. В случае отсутствия такой возможности важно провести коррекцию показаний датчика с учетом возможных наводок на линии, а также потери напряжения на кабеле.
Выбор наружных датчиков влажности: при подборе датчиков влажности и температуры для измерения в промышленных помещениях или на улице важно учитывать такие параметры как удобство установки и монтажа, защиту от влаги и пыли, возможность установки сенсора за пределами корпуса датчика, наличие различных интерфейсов. Важно также учесть возможность получения сервисной поддержки и замены по гарантии в случае возникновения непредвиденных обстоятельств. Все это вы можете получить, выбирая датчики от ООО “Завод РГП”.
| S+S REGELTECHNIK | AFF-SD-U, AFTF-SD-U, AFTF-U, AAVTF-U |
| REGIN (POLAR BEAR) | HTRT250, HRT350 |
| CAREL | DPUC110000 |
| THERMOKON | FTA54+ VV |
| PRODUAL | КLU 100, КLU 100-N |
| FuehlerSysteme | RAF/A, FS3110, RAFT/A, RAFTP/A |
| ОВЕН | ПВТ100, ПВТ110 |
| IECON | RHTS-XX0R100-C04-C |
| BESCONTA | SHA02-79B35, SHA02-79N40, SHA02-79N114 |
| РИДАН (DANFOSS) | RHS420R, RHS460R |
| VEMAX (MAGOSTA) | ДТВН-АМ, ODTHM |
| TEREN | H3N, H3N211300, H3N322300 |
| THS-03 | Промышленный датчик температуры и влажности (0-10В, -30…+40) |
| THS-03-HP | Промышленный датчик температуры и влажности (0-10В, -30…+40, 1% RH) |
| THS-03-1 | Промышленный датчик температуры и влажности (0-10В, -10…+60) |
| THS-03-PTFE | Промышленный датчик температуры и влажности (0-10В, -30…+40, PTFE) |
| THS-03-PTFE-HP | Преобразователь температуры и влажности (0-10В, -30…+40, PTFE, 1% RH) |
| THS-03-LONG | Промышленный датчик температуры и влажности (0-10В, -30…+40, выносной) |
| THS-03-LONG-HP | Преобразователь температуры и влажности (0-10В, -30…+40, выносной, 1% RH) |
| THS-03-420 | Преобразователь температуры и влажности(4-20мА, -30…+40) |
| THS-03-420-HP | Преобразователь температуры и влажности (4-20мА, -30…+40, 1% RH) |
| THS-03-420-1 | Промышленный датчик температуры и влажности(4-20мА, -20…+70) |
| THS-03-420-PTFE | Промышленный датчик температуры и влажности (4-20мА, -30…+40, PTFE) |
| THS-03-420-PTFE-HP | Преобразователь температуры и влажности (4-20мА, -30…+40, PTFE, 1% RH) |
| THS-03-420-LONG | Преобразователь температуры и влажности (4-20мА, -30…+40, выносной) |
| THS-03-420-LONG-HP | Преобразователь температуры и влажности (4-20мА, -30…+40, выносной, 1% RH) |
| THS-03-ModBus | Промышленный датчик температуры и влажности (RS485, ModBus) |
| THS-03-MB-HP | Промышленный датчик температуры и влажности (RS485, ModBus, 1% RH) |
| THS-03-MB-PTFE | Промышленный датчик температуры и влажности (RS485, ModBus, PTFE) |
| THS-03-MB-PTFE-HP | Промышленный датчик температуры и влажности (RS485, ModBus, PTFE, 1% RH) |
| THS-03-MB-LONG | Промышленный датчик температуры и влажности (RS485, ModBus, выносной) |
| THS-03-MB-LONG-HP | Промышленный датчик температуры и влажности (RS485, ModBus, выносной, 1% RH) |
| THS-03+Pt1000 | Промышленный датчик температуры и влажности 0-10В, -30…+40, Pt1000 |
| THS-03+NTC10k-1 | Промышленный датчик температуры и влажности 0-10В, -30…+40, NTC10k-1 |
| THS-03+NTC10k-2 | Промышленный датчик температуры и влажности 0-10В, -30…+40, NTC10k-2 |
| THS-03+Ni1000 | Промышленный датчик температуры и влажности 0-10В, -30…+40, Ni1000 |
Производство под вашим брендом (ОЕМ-поставки): преобразователи температуры и влажности с индивидуальной маркировкой производятся партиями от 100 штук. Стоимость маркировки ОЕМ = 300 р. (дополнительно к розничной стоимости). Также производится индивидуальная калибровка по диапазонам температуры или влажности в пределах диапазона измерения сенсора.
