Описание:

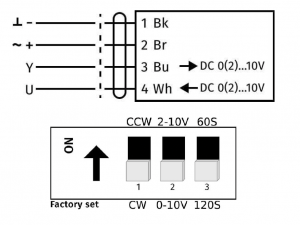

На изображении приведена электрическая схема подключения и настройки DIP-переключателей поворотного электропривода AMB-162R.
Для подключения питания подайте 24 В AC/DC в соответствии с цветовой маркировкой проводов:
коричневый «+» (при DC),
чёрный «–»,
при переменном токе 24 В полярность не важна;
синий – вход управляющего сигнала 0–10 В или 2–10 В;
белый – сигнал обратной связи о положении клапана (0–10 В или 2–10 В).
Встроенный DIP-переключатель позволяет настроить:
диапазон управляющего сигнала (0–10 В или 2–10 В);
направление вращения привода;
скорость поворота на 90 ° (60 или 120 секунд).
Такая гибкость обеспечивает совместимость привода AMB-162R с различными системами автоматизации и контроллерами вентиляции, отопления и охлаждения.
