VB05 Шаровые 2-х ходовые и 3-х ходовые регулирующие краны

Регулирующие 2-х и 3-х ходовые шаровые краны с корректирующим диском “VB05” предназначены для бесступенчатого регулирования подачи теплоносителя в теплообменниках систем вентиляции и кондиционирования воздуха. Шаровые краны оснащены корректирующей (компенсирующей) вставкой и ограничителем поворота на 90°. Линейная характеристика расхода и широкий диапазон регулирования обеспечивают точное и стабильное поддержание температуры в контурах систем ОВК.

Краны выпускаются в типовых размерах DN 15…50 с резьбовым присоединением от 1/2” до 2” и изготовлены из высококачественного латунного сплава, устойчивого к коррозии и применению в замкнутых циркуляционных системах ОВК. В качестве приводов могут быть использованы: ADA-BV, компактные приводы RGP659 или AMB-162-RGP, приводы с встроенным ПИД-регулятором RGP659-PID.

⭐ Преимущества шаровых кранов:

✅ Гарантия 3 года, срок службы более 10 лет
✅ Широкий рабочий диапазон регулирования
✅ Линейная равнопроцентная характеристика расхода
✅ Пропускная способность от 0,16 до 40 м3 в час
✅ Высококачественный латунный сплав CW617N
✅ Герметичность и износостойкость за счёт уплотнителя из PTFE и EDPM
✅ Номинальное давление PN до 20 бар
✅ Широкий температурный диапазон: от +5°C до +120°C

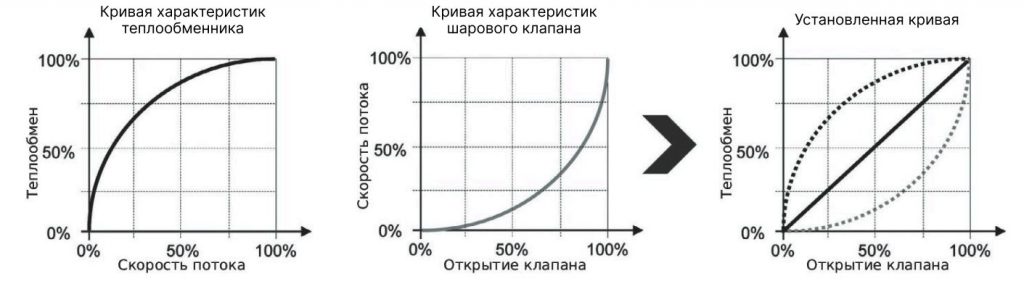

Шаровые краны это современные, надёжные и точные регулирующие устройства, идеально подходящие для использования в системах ОВК, где важны стабильность, долговечность и простота интеграции. Корректирующий диск на входе преобразует характеристику регулирования шарового крана в равнопроцентную. Действующий поток регулируется отверстием в шаре и V-образным вырезом в корректирующем диске.

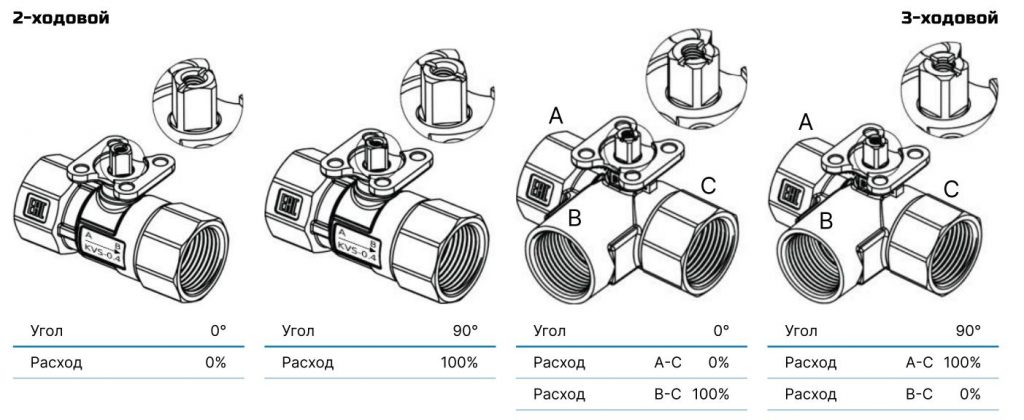

Для корректной работы регулирующего шарового крана очень важно правильно выбрать схему подключения. У 2-ходового крана регулирование происходит изменением расхода через теплообменник: при повороте штока от 0° к 90° проход постепенно открывается от 0 до 100%. У 3-ходового крана важно не перепутать патрубки A, B и C, так как при разных положениях штока поток перераспределяется между линиями A–C и B–C. Если подключение выполнено неправильно, кран не сможет нормально регулировать температуру: теплообменник будет работать нестабильно, регулирование станет слишком грубым или полностью потеряет смысл. Поэтому перед монтажом необходимо обязательно сверяться со схемой потоков и обозначениями патрубков на корпусе крана.

При установке на трубопровод следует соблюдать направление движения теплоносителя и обеспечивать доступ к крану и приводу для монтажа и обслуживания. Кран рекомендуется устанавливать на чистый участок системы, желательно с грязевым фильтром перед ним, чтобы избежать попадания загрязнений внутрь регулирующего узла. Важно также правильно подбирать кран по расходу, а не только по диаметру присоединения: слишком большой кран часто приводит к плохому и резкому регулированию. При монтаже нельзя создавать перекосы и излишние механические нагрузки на корпус, а привод должен располагаться так, чтобы исключить попадание воды, конденсата и перегрев.

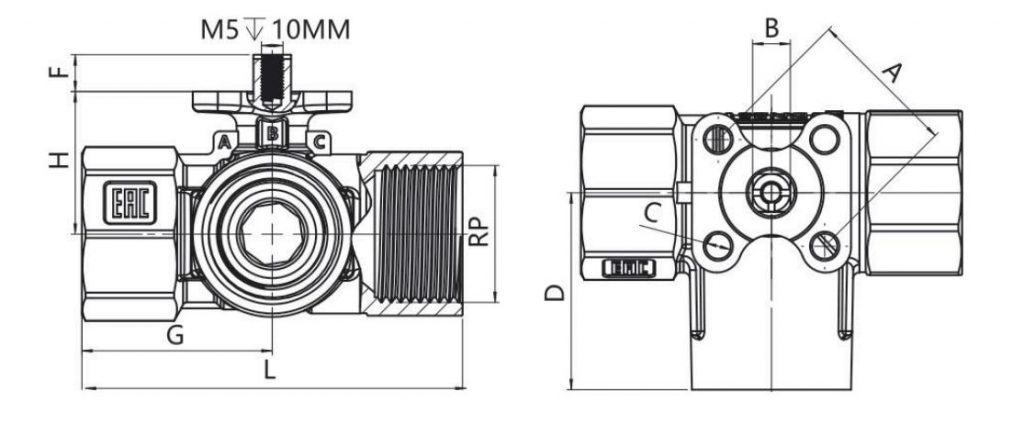

Ниже представлены габаритные и присоединительные размеры 2-ходовых и 3-ходовых шаровых кранов, а также схема расположения патрубков и зависимость пропускной способности от угла поворота. Чертежи позволяют проверить монтажные размеры, тип присоединения и наличие необходимого пространства для установки крана и привода. Для 3-ходовых кранов особенно важно учитывать обозначение портов A, B и C при проектировании и подключении. При подборе следует ориентироваться не только на присоединительный размер, но и на значение Kvs в соответствии с расчетным расходом теплоносителя.
