Наружный датчик температуры TS-E01-PRO-IP68 с полной защитой от пыли и влаги c водонепроницаемым коннектором с встроенной клеммной колодкой. Сенсор расположен внутри гильзы из нержавеющей стали запрессованной в корпус из ABS-пластика, подключение осуществляется снаружи посредством винтовых клемм, встроенных в кабельный ввод-коннектор, датчик крепится на стену с помощью комплектной монтажной скобы. Датчик температуры предназначен для использования в сложных климатических условиях или условиях повышенных загрязнений: пыль, влага и прочие вещества.
⭐Преимущества наружного датчика TS-E01-PRO-IP68:
✅ Сертификат об утверждении типа средств измерения
✅ Корпус из ABS-пластика с быстросъёмной крышкой
✅ Монтажная скоба для крепления на поверхность
✅ Водонепроницаемый коннектор, облегчающий присоединение кабеля
✅ Полная защита от влаги и пыли IP68
✅ Индивидуальная проверка каждого датчика на производстве (ОТК)
✅ Лазерная маркировка каждого датчика (серийный номер)
Для обеспечения точных измерений важно правильно выбрать место установки. На улице это северная сторона зданий вдали от прямых солнечных лучей и источников тепла (рекомендуется использование защитного экрана WS-01). Внутри помещений с повышенной влажностью датчик следует устанавливать на высоте 1,4…1,6 м от пола, вдали от отопительных приборов и без попадания прямых солнечных лучей. Подключение производится по двухпроводной схеме экранированным кабелем сечением от 0,25 мм², согласно проектной документации.
| Диапазон измерения температуры: | NTC -50…+150 °C, PTC -70…+200 °C |
| Температура эксплуатации (рекомендуемая): | -50…+100 °C |
| Погрешность (А) PT1000, PT100: | ±(0.15+0.0017*| t |°C), t – температура |
| Погрешность (B) PT1000, PT100: | ±(0.3+0.005*| t |°C), t – температура |
| Погрешность Ni1000 (ТК5000): | ±(0.4+0.028*| t |°C), t – температура |
| Погрешность NTC10k: | ±1% (при 25°C), B25/50 = 3950, 3435 |
| Защита от пыли и влаги: | IP68 |

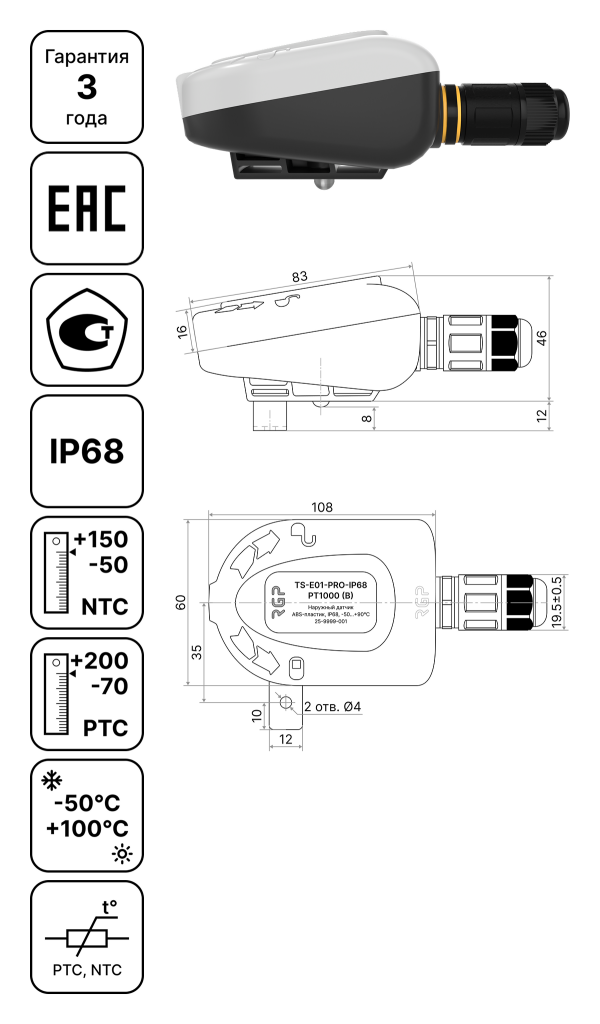

| Материал и размеры корпуса: | ABS-пластик, 108x60x46 мм |
| Материал коннектора: | огнестойкий пластик PA66 (UL94 V2) |
| Размеры коннектора: | 70×19.5×19.5 мм |
| Защитная гильза: | AISI, 6x20x0.3 мм |
| Ввод кабеля: | PT100, PT1000, NTC10k, Ni1000 |
| Схема подключения: | 2-х (типовая), 3-х, 4-х проводная |
| Подключение: | винтовые клеммы 0.5…1.5 мм2 |
| Тепловая инерция: | не более 10-30 сек |
| Межповерочный интервал: | 2 года |
| Срок службы: | не менее 10 лет |
Измерительные элементы: сенсор размещается внутри корпуса датчика температуры или в вынесенной за пределы корпуса гильзе, что позволяет нивелировать влияние температуры стен на показания датчика (особенно при использовании установочной скобы). Измерительные элементы датчиков температуры могут быть с прямой (PTC) или с обратной (NTC) зависимостью сопротивления от температуры. Большинство контроллеров для систем автоматизации могут работать как с PTC, так и с NTC измерительными элементами, но есть и исключения, поэтому при выборе датчика температуры следует внимательно ознакомиться с технической документацией на контроллер.
Устройство датчика: Наружный (уличный) датчик состоит из пластикового корпуса из ABS-пластика с интегрированным коннектором для ввода кабеля и подключения проводов. Внутри гильзы датчика температуры находится измерительный элемент (сенсор), который присоединяется к ответной части коннектора с помощью провода. Маркировка датчика осуществляется с помощью лазерной гравировки, внутри корпуса есть дополнительная маркировка с информацией о прохождении ОТК и дате производства.
| SHUFT | ATF1-PT1000 |
| S+S REGELTECHNIK | ATF-1 Pt1000, ATF-01 NTC10k |
| REGIN (POLAR BEAR) | TG-UH/PT1000, ST-U1/PT1000 |
| CITYRON | Наружный датчик температуры NTC 10K (арт.3012) |
| CAREL | DPUT011000 |
| THERMOKON | AGS54+ Pt1000, AGS43 NTC10k |
| PRODUAL | TEU PT 1000 |
| FuehlerSysteme | AF1/E Pt1000 |
| ВЕНТИКС | УТД1, TD-U1000 |
| ОВЕН | ДТС3005, ДТС125 |
| АВТОМАТИЗАЦИЯ | ДТ-У 40.00.00.00 Pt1000 |
| OUMAN | TMO/NTC10, TMO/Pt1000, TMO/Ni1000 |
| HONEYWELL | AF00-B54, AF20-B54, AF10-B54 |
| TS-E01-PRO-IP68 PT100 | Датчик температуры наружного воздуха (IP68, Z-скоба) |
| TS-E01-PRO-IP68 PT1000 | Датчик температуры наружного воздуха (IP68, Z-скоба) |
| TS-E01-PRO-IP68 Ni1000 | Датчик температуры наружного воздуха (IP68, Z-скоба) |
| TS-E01-PRO-IP68 NTC10k (3950) | Датчик температуры наружного воздуха (IP68, Z-скоба) |
| TS-E01-PRO-IP68 NTC10k (3435) | Датчик температуры наружного воздуха (IP68, Z-скоба) |
