Реле температуры (накладной регулирующий термостат) с диапазоном регулировки 20-90 градусов предназначен для автоматического поддержания температуры в системах радиаторного отопления, горячего водоснабжения или для контроля температуры обратной воды теплоносителя в системах вентиляции и т.д. Термостат может использоваться для управления исполнительными устройствами, а также в комплексных системах для управления и сигнализации.
Работа накладного термостата основана на принципе объёмного температурного расширения. Жидкость в термочувствительном баллоне, расположенном в корпусе накладного термостата, нагревается, расширяется, а избыточный объём через капиллярную трубку переходит в сильфон. Сильфон удлиняется и передаёт усилие в контактную группу, после чего идет переключение контактов и подача сигнала в систему автоматического управления или на исполнительное устройство.
Накладной регулирующий термостат присоединяется к трубопроводу в любом положении при помощи, прилагаемой пружинной манжеты. Для обеспечения лучшего контакта с поверхностью трубопровода, желательно смазать поверхность стального трубопровода термопроводящей пастой или зачистить место соединения, также рекомендуется использовать теплоизоляцию в месте установки. При настройке накладного термостата следует принимать во внимание разницу температур теплоносителя и поверхности трубы. Настройка регулируемых термостатов на требуемую температуру производится поворотом ручки настройки до совмещения риски на корпусе с требуемым значением температуры на поворотной ручке.
| Диапазон измерения и настройки: | +20…+90 °C (0…+90 °C по запросу) |
| Погрешность (гистерезис): | ±7 °C |
| Рабочее напряжение и ток (SPDT): | 220В, силовой 16А, сигнальный 2,5А |
| Максимальная температура: | Корпус 80°C, пластина (баллон) 125 °C |
| Материал корпуса: | Пластик ABC |
| Степень защиты корпуса: | IP20 |

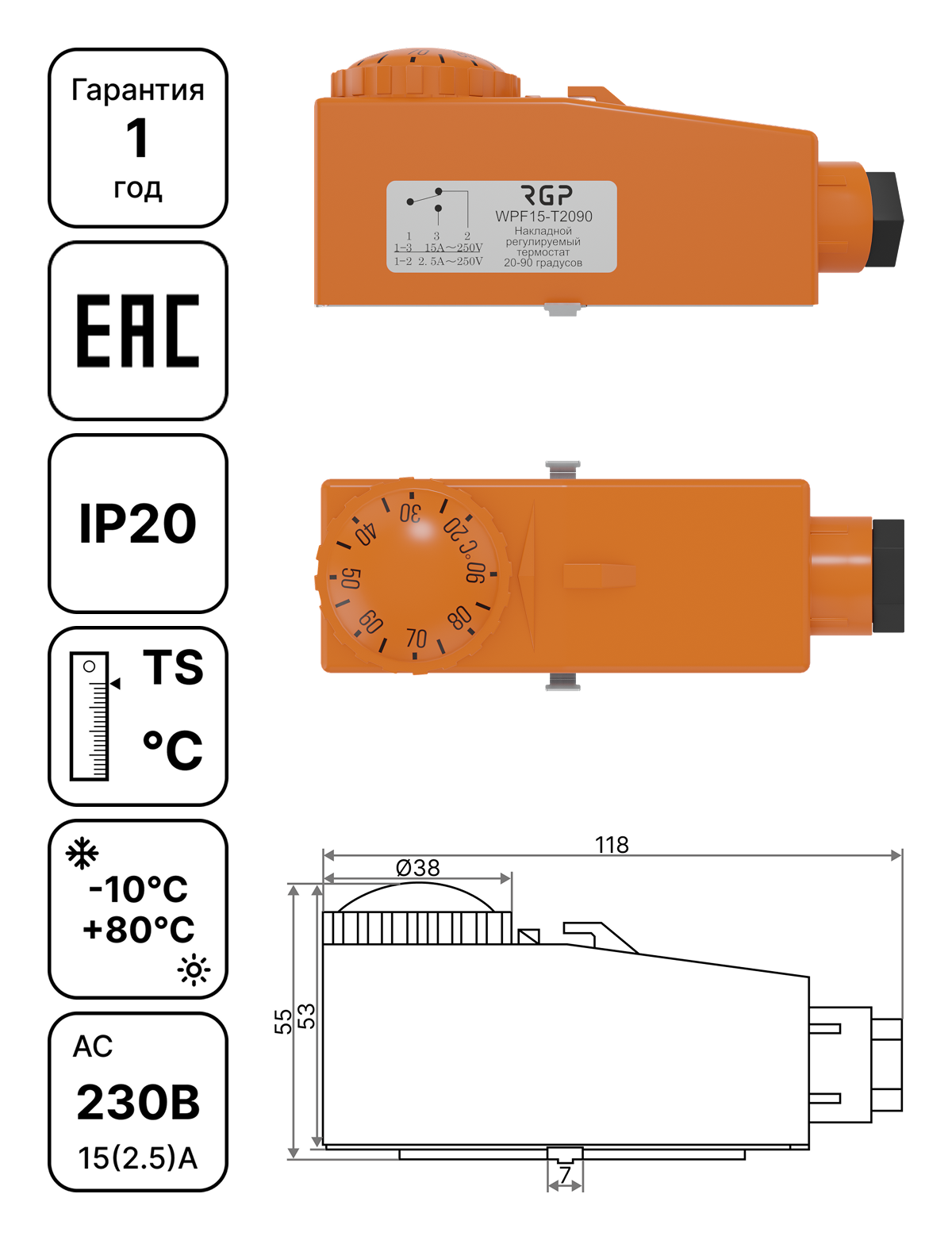

| Габаритные размеры: | 117х43х56 мм |
| Присоединение к процессу: | Накладной термостат |
| S+S Regeltechnik | ALTR-090 |
| Siemens | RAM-TW |
| Прочие | BRC 20-90 |
| WPF15-T2090 | Накладной регулируемый термостат 20-90 градусов |
