Поворотный электропривод AMB-162R с питанием 24 В предназначен для управления регулирующими клапанами и шаровыми кранами в системах вентиляции, отопления и кондиционирования. Компактная конструкция и крутящий момент 6 Нм обеспечивают надёжное и точное регулирование. Привод управляется пропорциональным сигналом 0–10 В (2–10 В) и настраивается с помощью DIP-переключателей, позволяющих задать диапазон входного сигнала, направление и скорость вращения. Оснащён трёхцветной LED-индикацией, отображающей положение и направление движения.
⭐ Преимущества электроприводов AMB-162R:
✅ LED-индикация положения и направления движения
✅ Адаптер для клапанов RMV, HRB-3R, FMV 131 в комплекте
✅ Комплектный кабель 0.75 мм2 для подключения привода
✅ Компактные размеры и современный дизайн
✅ Управление приводом сигналом 0-10В
✅ Гарантия на привод 3 года
✅ Уровень шума менее 40 дБ
✅ Управление клапаном в ручном режиме
✅ Бесшумная и надежная работа до 100 000 циклов
✅ DIP-переключатели для настройки скорости и времени открытия
✅ Комплекты для подключения к большинству регулирующих кранов
✅ Цена ниже существующих аналогов
Привод рекомендован для установки на поворотные смесительные клапаны в системах вентиляции, отопления или кондиционирования. Диапазон действия (поворота) привода составляет 90 градусов. Привод оснащен рукояткой для ручного изменения положения клапана (для ручного управления необходимо нажать кнопку переключателя разблокировки и повернуть рукоятку в необходимое положение, для возврата в автоматический режим снова нажать и отпустить кнопку переключателя блокировки).
Привод с помощью дополнительных адаптеров легко монтируется на поворотные клапана различных европейских производителей, таких как ESBE, РИДАН, IVAR, LK, Danfoss, Paw и многих других производителей клапанов по стандарту Euromix.
| Напряжение питания: | 24В ± 20% AC/DC |
| Эксплуатация: | -5…+50°C, < 85% RH (без конденсации) |
| Температура хранения: | -30…+70°C |
| Защита корпуса: | IP42 |
| Потребляемая мощность: | DC = 2,5 Вт, AC = 5 Вт |
| Угол поворота привода: | 90° |
| Время поворота: | 60/120 сек |
| Направление вращения: | CW-CСW |
| Температура хранения: | -30…+80 °C |
| Время поворота 90°: | 120/60 сек. (настраиваемый) |
| Управляющий сигнал: | аналоговый 0(2)-10В, DIP-переключатель |
| Обратная связь: | выходной сигнал 0(2)-10В |
| Крутящий момент: | 6 Нм (опиционально 10 Нм) |
| Ручное управление: | есть, кнопка с самовозвратом, рукоятка |
| Индикация: | указатель и светодиоды на корпусе |
| Уровень шума: | < 40 дБ |
| Материалы: | пластик (PC) |
| Подключение: | кабель 0.75 мм2, 1 метр |
| Монтаж: | на площадку регулирующего клапана |
| Комплектность: | привод, монтажный комплект, РЭ |
| Техническое обслуживание: | рекомендуется проводить ежемесячно |
| Срок службы: | не менее 10 лет, 100000 циклов |

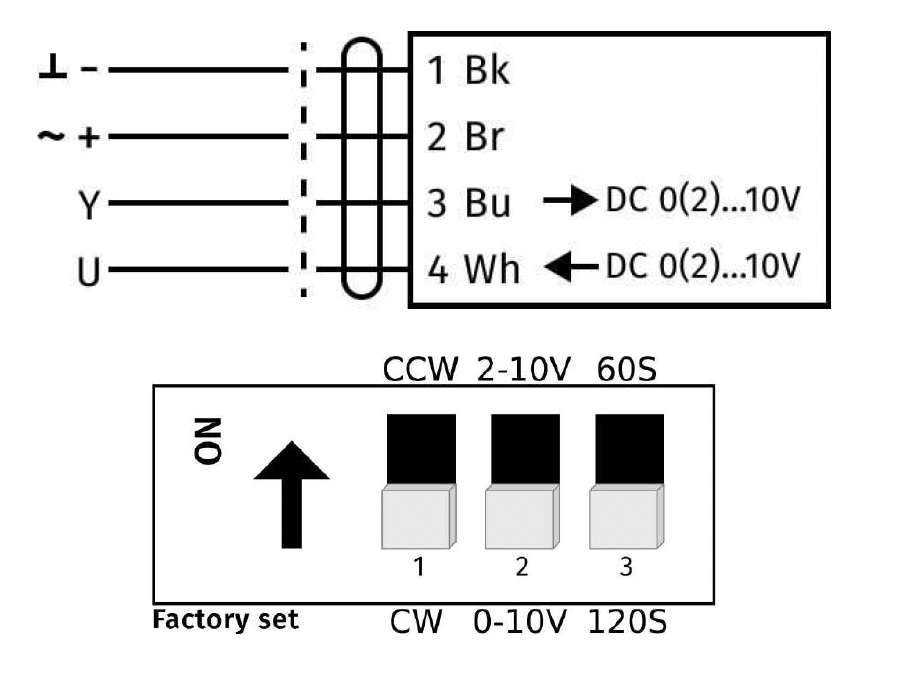

Для подключения привода: подсоедините к проводам напряжение питания 24 В в соответствии со схемой на рисунке ниже. Для постоянного тока подключите «+» к коричневому проводу и «-» к черному проводу. Напряжение питания 24 В переменного тока не имеет полярности, поэтому не имеет значения, как подключать. К синему проводу подключить «+» управляющего напряжения 0-10В или 2-10В (в зависимости от выбранной настройки на DIP-переключателе). По белому проводу посылается обратная связь о положении клапана в виде напряжения 0-10В или 2-10В.
Настройка привода: встроенный DIP-переключатель позволяет настраивать такие параметры как направление вращения 60 или 120 секунд, управляющий сигнал 0-10В или 2-10В, а также скорость поворота на 90 градусов 60 секунд или 120 секунд.

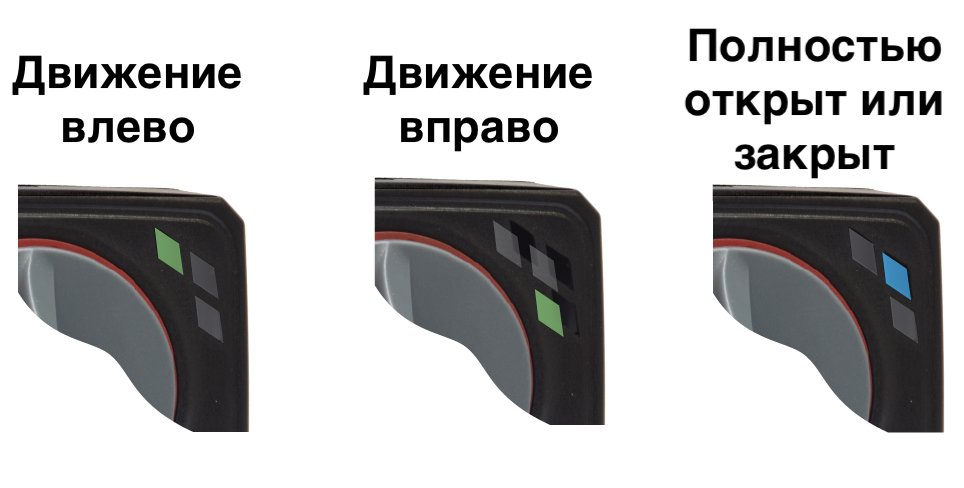

Индикация положения привода: встроенные LED-индикаторы на корпусе привода регулирующего шарового крана позволяют помочь инженерно-техническому персоналу и определить направление движения привода или его текущее состояние.

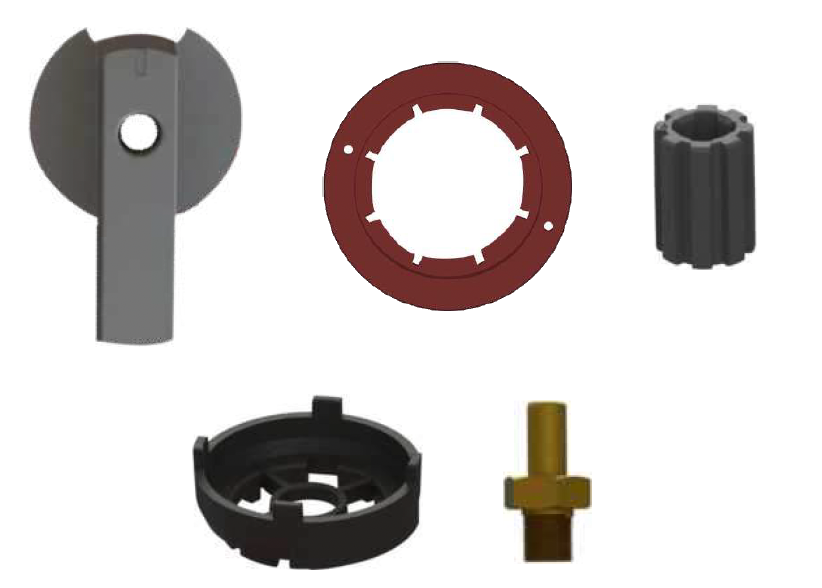

Комплектность привода: рукоятка для ручного управления, индикаторное кольцо, адаптер для установки на приводы типа RMV, HRB-3R, FMV 131 и аналогичные, переходник для штока клапана, винт для установки на клапаны типа Euromix.
Установка привода: чтобы установить электропривод на регулирующий клапан или шаровый кран, снимите рукоятки со штока клапана и установите переходник штока (один из двух комплектов), поставляемые с приводом. Далее установите привод в открытом положении, установите индикатор положения и рукоятку привода, затяните винтом М5. В случае клапанов Euromix, в одно из отверстий в корпусе привода вставьте латунный винт из комплекта переходников, предохраняющий привод от проворачивания. Установите открытое положение на клапане и приводе. Установите привод на клапан и затяните его с моментом от 1 до 2 Нм. Используйте для этого винт M5, входящий в комплект поставки.
| РИДАН | AMB 162R |
| WESTER | ARS624М60 (0-04-3016) |
| ESBE | ARA659, ARA653, ARA664, ARA561, ARA691 |
| BARBERI | M040103MAB, M030101, M030102 |
| SELTRON | AVC, AVD |
| LUFTBERG | DA04N24P, DA04N24, DA04N220 |
| SPUTNIK | AP24 K3, AR24 K3, AR220 K3 |
| AMB-162R | Привод поворотный пропорциональный (24В, 6 Нм) |
