Датчики температуры для систем ОВК. Сделано в России.

Датчики и преобразователи температуры для систем отопления и вентиляции от Завода RGP включают в себя :

  • Серия ECO – экономичная серия датчиков для систем вентиляции и отопления (ОЕМ).
  • Серия STANDART – аналоги датчиков температуры от европейских производителей.
  • Серия PRO ГосРеестр – средства измерения температуры, внесенные в реестр СИ.
  • Серия “4-20мА” и “0-10В” – преобразователи температуры с выходным сигналом 0-10В и 4-20 mА.
  • Серия “ModBus” – датчики для инженерных систем с интерфейсом ModBus (RS-485).
  • Аксессуары – дополнительные принадлежности (фланцы, гильзы, защитные экраны).
Датчики температуры ECOДатчики температуры STANDARTДатчики температуры PROПреобразователи 4-20мАДатчики температуры ModBusАксессуары для датчиковИзмерительные элементыТехнологии производства

Датчики температуры серии ECO это экономичные и надежные датчики для систем вентиляции, кондиционирования и отопления. Для фиксации кабеля и измерительных гильз используется опрессовка с последующей изоляцией места соединения термоусадочной трубкой. Корпуса, кабель, измерительные трубки и прочие комплектующие производятся в России.

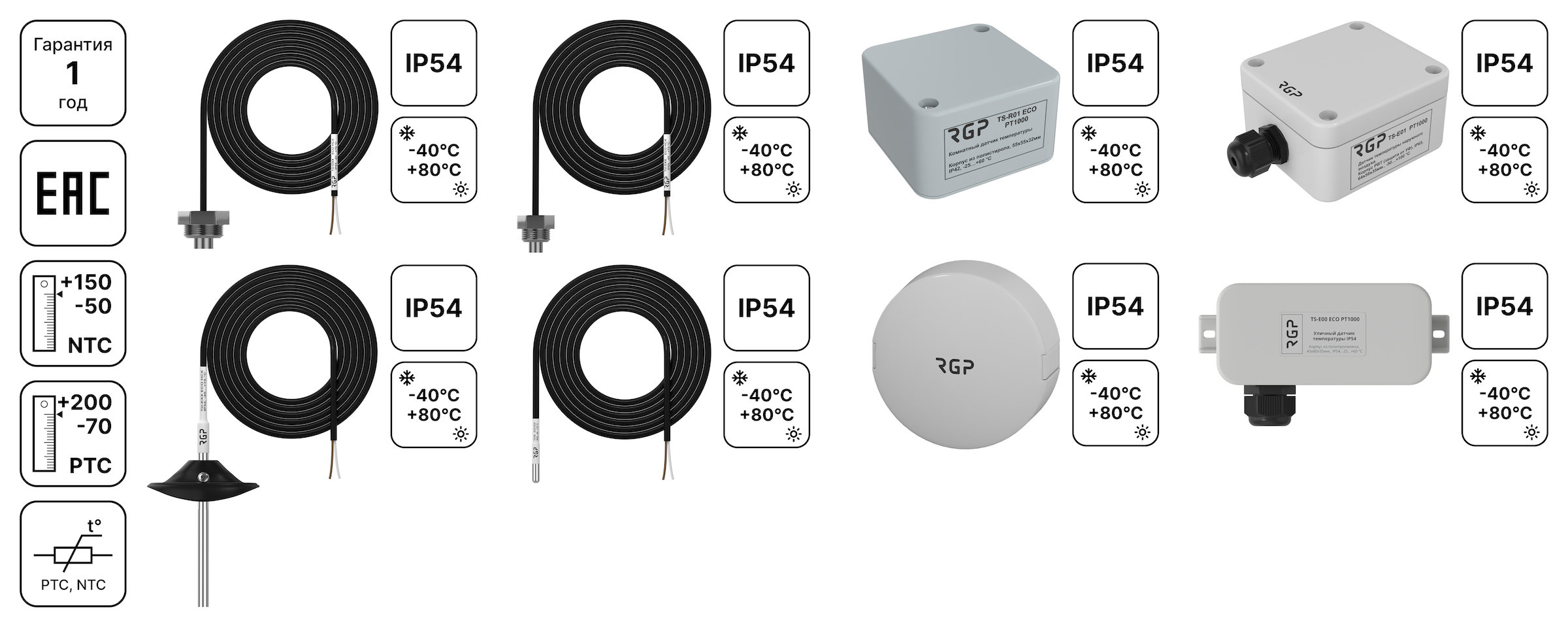

Датчики температуры серии ECO

Основные типы датчиков температуры серии ECO:

  • канальные кабельные датчики температуры длиной 250 мм.
  • накладные (контактные) датчики для трубопроводов,
  • уличные датчики со степенью защиты IP54 и IP65,
  • комнатные датчики со степенью защиты IP30 и IP42.

Основные характеристики датчиков серии ECO:

  • Измерительные зонды: нержавеющая сталь и алюминий (Россия)
  • Корпуса датчиков: ABS и PBT пластик,  поликарбонат (Россия)
  • Используемый кабель: КСПВ 2х0,5 (Россия)
  • Защита кабельного подключения: IP54
  • Защита измерительного элемента: IP65 (IP30)
  • Диапазон измерения (зависит от модели): от -40 до +90 градусов
  • Измерительные элементы: Pt1000 и NCT10k
  • Технологии: TCA (защита измерительного элемента по стандарту IP65)
  • Технологии: HST (защита соединений кабельных датчиков по стандарту IP54)

Датчики температуры серии STANDART это качественные датчики температуры кабельного типа и в корпусах из ABS-пластика собственного производства. Датчики серии STANDART производства ООО “Завод РГП” по своим потребительским свойствами и диапазонам измерения не только не уступают, но и зачастую превосходят европейские и тем более отечественные аналоги (S+S Regeltechnik, Thermokon, Produal, Ouman). Корпуса, соединительный кабель и многие другие комплектующие производятся в России. Датчики защищены от внешних воздействий по стандарту не ниже IP65. Все канальные датчики температуры могут использоваться в качестве погружных (врезных) датчиков при использовании в комплекте с погружными гильзами.

Датчики температуры серии Standart

Основные типы датчиков температуры серии STANDART:

  • канальные датчики с длиной гильзы от 100 до 300 мм.
  • погружные датчики с резьбой R1/2.  и длиной гильзы от 50 до 200 мм.
  • накладные датчики в различных вариантах исполнения.
  • уличные датчики температуры
  • комнатные датчики в корпусе ABS-пластика.

Основные характеристики датчиков серии STANDART:

  • Измерительные гильзы и штуцеры: нержавеющая сталь.
  • Корпуса датчиков: ABS-пластик
  • Накладные пластины: алюминиевые сплавы, нержавеющая сталь
  • Используемый кабель: КДВВГ 2х0,35 мм2
  • Защита от внешних воздействий: IP65 (IP21)
  • Защита измерительного элемента: не ниже IP65 (IP21)
  • Диапазон измерения: от -50 до +130 градусов
  • Технологии: TCA (защита измерительного элемента кабельных датчиков IP65)
  • Технологии: AHST (защита соединений кабельных датчиков по стандарту IP65)
  • Измерительные элементы: Pt 1000, NTC10k, NTC12k

Перейти в каталог

Датчики температуры серии PRO это средства измерения температуры, зарегистрированные в реестре средств измерения (СИ). Датчики изначально разрабатывались для использования в сложных условиях эксплуатации и при высоких температурах, выпускаются в уникальных корпусах собственного производства и обеспечивают защиту от воздействия внешней среды по стандарту IP65. Для производства датчиков кабельного типа используется высокотемпературный кабель SiHF, позволяющий расширить температуру эксплуатации в диапазоне от -50 до +180 градусов. Все канальные датчики температуры могут использоваться в качестве погружных (врезных) датчиков при использовании в комплекте с погружными гильзами.

Датчики температуры серии PRO для HVAC

Основные типы датчиков температуры серии PRO:

  • канальные датчики с длиной гильзы от 100 до 300 мм.
  • врезные датчики с резьбой G1/2. и длиной штуцера от 50 до 200 мм.
  • накладные датчики в гильзах из нержавеющей стали 30 и 50 мм, а также из медного сплава.
  • уличные датчики в нескольких вариантах исполнения.
  • комнатные датчики температуры.

Основные характеристики датчиков серии PRO:

  • Измерительные гильзы (штуцеры): нержавеющая сталь AISI
  • Корпуса датчиков: ABS-пластик
  • Накладные пластины: медный сплав
  • Используемый кабель: SiHF 2х0,35 мм2
  • Защита кабельного подключения: IP65
  • Защита измерительного элемента: IP65-IP67
  • Диапазон измерения: от -50 до +180 градусов
  • Технологии: TCA (защита измерительного элемента кабельных датчиков IP67)
  • Технологии: AHST (защита соединений кабельных датчиков по стандарту IP65)
  • Технологии: SiHF (расширенный диапазон температур)
  • Измерительные элементы: Pt100, Pt1000, Ni1000, NTC10k, NTC12k

Датчики температуры с выходом 4-20мА это преобразователи температуры с выходным унифицированным сигналом 4-20мА для измерения температуры в гражданском и промышленном строительстве. В преобразователях серии “-420” используется нормирующий преобразователь, который масштабирует значения, полученные от термосопротивления в сигнал 4-20мА в диапазоне от -50 до +150 градусов.

Преобразователи температуры 4-20мА
Основные типы датчиков температуры с выходом ModBus:

  • канальные преобразователи: в гильзах длиной от 100 до 300 мм
  • погружные преобразователи: со штуцерами от 50 до 200 мм. (G1/2, G1/4)
  • накладные преобразователи: с контактной площадкой
  • уличные преобразователи: в корпусе из PBT и степенью защиты IP 65

Основные характеристики преобразователей 4-20мА:

  • Материал измерительных зондов: нержавеющая сталь
  • Материал корпуса датчиков: алюминиевый сплав или PBT пластик
  • Степень защиты датчиков:  IP65
  • Диапазон измерения температуры от -50 до +150 градусов

Датчики температуры ModBus с возможностью подключения к шине ModBus используются для передачи информации о температуре в общей сети с ПЛК и рассчитаны для измерения температуры в системах HVAC. В преобразователях серии “ModBus” используется плата, которая преобразует значения, полученные от термодатчика в интерфейс RS-485 с протоколом ModBus. Использование протокола ModBus позволяет передавать значения температуры и дополнительные регистры состояния датчика.

Преобразователи температуры 4-20мА
Основные типы датчиков температуры с выходом ModBus:

  • канальные преобразователи ModBus: в гильзах длиной 100 и 200 мм
  • погружные преобразователи ModBus: со штуцерами 50 и 80 мм. и резьбой R1/2
  • накладные преобразователи ModBus: с алюминиевой контактной площадкой
  • уличные преобразователи ModBus: в корпусе из PBT и степенью защиты IP 65

Основные характеристики датчиков с выходом ModBus:

  • Материал измерительных зондов: нержавеющая сталь AISI 304
  • Материал корпуса датчиков: высококачественный PBT пластик
  • Степень защиты датчиков:  IP65
  • Диапазон измерения температуры от -50 до +180 градусов

Датчики температуры поставляются в комплекте со всеми необходимыми монтажными принадлежностями, но вы всегда можете заказать дополнительные запасные части, а также аксессуары для датчиков температуры.

WS-01: Защитный экран для уличных датчиков температуры.

MF-6: Монтажный фланец для канальных датчиков.

W1 50-70: Хомут для накладных датчиков D=50-70 мм.

MB-02 Коробка с 2 сальниками для подключения.

Защитные гильзы для использования канальных и контактных датчиков в качестве погружных.

PTC и NTC – два основных типа измерительных элементов.

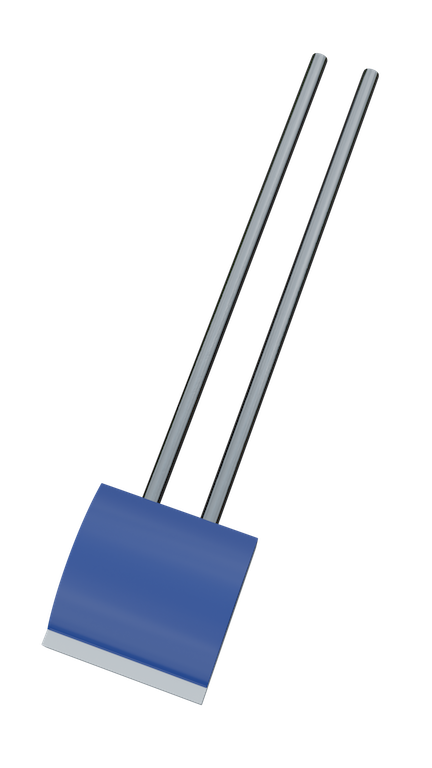

PTC-элементы имеют положительный температурный коэффициент, то есть их сопротивление увеличивается с ростом температуры. Когда температура повышается, сопротивление PTC-элемента также увеличивается пропорционально. Pt1000 – широко используемый PTC-элемент в системах автоматизации и контроля температуры.

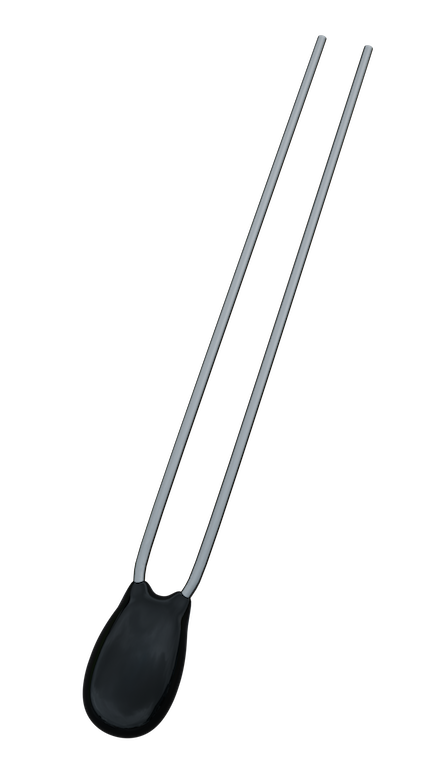

NTC-элементы: NTC-элементы имеют отрицательный коэффициент температуры, что означает, что их сопротивление уменьшается с ростом температуры. При повышении температуры сопротивление NTC-элемента уменьшается, создавая обратную зависимость между сопротивлением и температурой.

Рекомендации по выбору: Важно учитывать требования и характеристики конкретного приложения при выборе между NTC и PTC. Консультируйтесь с производителем или специалистами в области автоматизации и измерений, чтобы выбрать наиболее подходящий измерительный элемент для вашей системы контроля температуры.

Обратите внимание: Измерительные элементы PTC зачастую обладают более низкой чувствительностью в определенных диапазонах температуры, чем элементы NTC, но в то же время со временем точность показаний NTC изменяется более значительно, чем точность показаний PTC. Подробнее вы можете узнать, прочитав руководства по эксплуатации на датчики, которые производит Завод RGP.

Важная информация: наши датчики производятся на основе PTC-элементов с точностью 0,3 градуса и NTC-элементов с точностью 1%. Обращайте ваше внимание на точность датчиков температуры, так как датчики NTC10k с точностью 3% и 5% дают слишком большую погрешность.

Базовые технологии производства датчиков.

Применяемый кабель

  • КСПВ – кабель ПВХ, диапазон от -50…+70°C.
  • КДВВГ – особо гибкий кабель ПВХ, диапазон от -50…+70 °C.
  • SiHF – кабель с оболочкой силикон, диапазон от -60…+180 °C.

Защита соединений:

  • HST (IP54) – защита соединения кабеля и зонда датчика с помощью обжима трубки, а также с помощью изоляции соединения посредством термоусаживаемой маркировочной трубки.
  • AHST (IP65) – защита соединения кабеля и гильзы с помощью клеевой термоусадочной трубки. Клей, содержащийся на внутренней стороне трубки разогревается и герметизирует места контакта на гильзе и на кабеле.

Материалы зондов:

  • AL – трубка из алюминия диаметром 6 мм. – применяется только в датчиках серии ЕСО. Недорогой, но при этом надежный материал для производства датчиков.
  • AISI – гильза из нержавеющей стали AISI 304/316 с запаянным концом и толщиной стенки 0,3 мм. Отличается повышенной прочностью и применяется в датчиках серий STANDART и PRO.

Защита измерительных элементов:

  • TCA (ECO) – с торца трубки заливается 0,5 мл. специального теплопроводящего герметика, который изолирует сенсор от пыли, грязи и воздействия влаги по стандарту не ниже IP65.
  • TCA – в каждую гильзу заливается 0,5 мл. специального теплопроводящего герметика. Далее в гильзу погружается монтажная сборка, на конце которой расположен измерительный элемент. Сенсор целиком погружается в герметик и защищен по стандарту не ниже IP67.
