Врезной термопреобразователь сопротивления MBT5250R в корпусе DIN 4365 (A) и штуцером из нержавеющей стали AISI304. Сенсор датчика температуры расположен в сварном резьбовом штуцере в гильзе с толщиной стенки 0.3 мм и залит термопроводящим составом. Датчик предназначен для измерения температуры жидкостей в трубопроводах вентиляционных систем, индивидуальных тепловых пунктов и котельного оборудования. Степень защиты корпуса от внешних воздействий IP65.
⭐ Преимущества термопреобразователя MBT5250R:
✅ Защита корпуса от пыли и влаги IP65
✅ Высокая точность измерения и скорость реакции
✅ Платиновые чувствительные элементы: Pt100 или Pt1000
✅ Штуцер из нержавеющей стали AISI304
✅ Материал корпуса DIN 4365 (A) фенопласт PF
✅ Длина погружной части от 50 до 250 мм
✅ Простота монтажа и электрического подключения
✅ Широкий диапазон измерения от -70 до +200 °С
✅ Гарантия на термопреобразователь 3 года
| Диапазон измерения температуры: | PTC -70…+200 °C |
| Эксплуатация (рекомендуемая): | 40…+90 °C, < 95% RH |
| Погрешность PT1000 (B), PT100 (B): | ±(0.3+0.005*| t |°C), t – температура |
| Защита корпуса: | IP65, -40…+150 °C |
| Материал корпуса: | PF (фенопласт), DIN 4365 (A) |
| Размеры корпуса: | 51×46.8×27.7 мм |
| Материал штуцера: | AISI304 (нержавеющая сталь) |
| Размеры гильзы штуцера: | Ø 6 мм, 50…250 мм |
| Резьбовое соединение: | G1/2 A (наружная резьба) |
| Доступные измерительные элементы: | PT100, PT1000 (класс B) |
| Схема подключения: | 2-х, 3-х проводная |
| Подключение: | винтовая клемма |
| Тепловая инерция: | не более 10-30 сек |
| Монтаж: | в бобышку, в погружную гильзу |
| Срок службы: | не менее 10 лет |

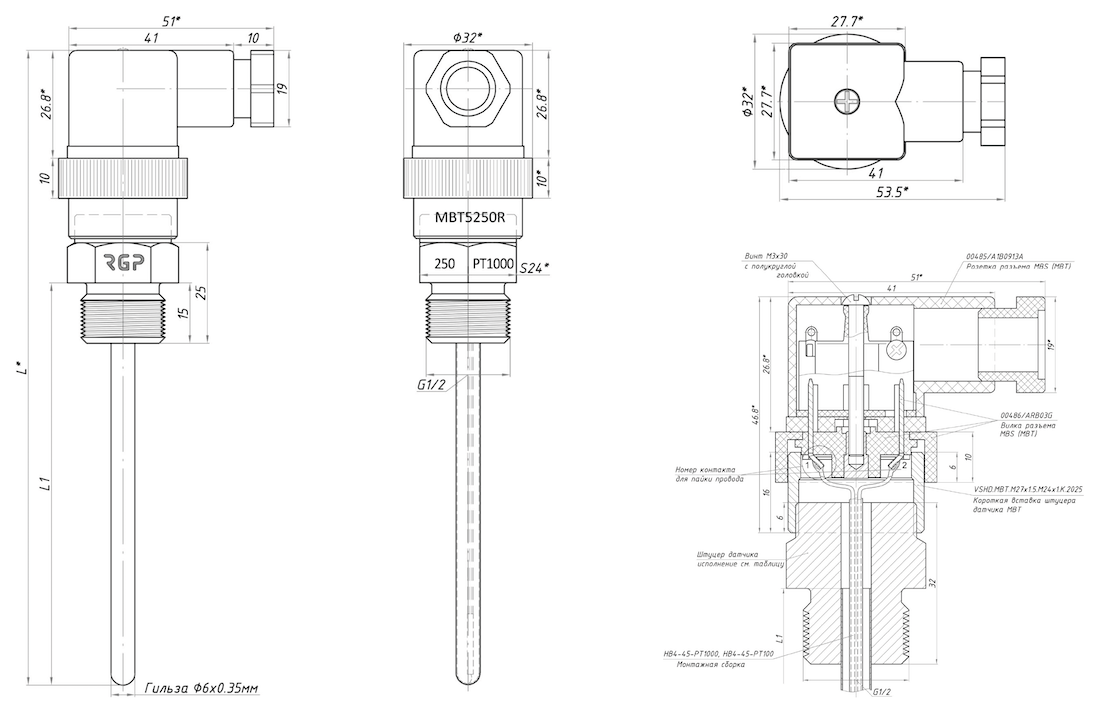

Термопреобразователь MBT5250R конструктивно состоит из штуцера из нержавеющей стали AISI304, корпуса DIN 4365 (A) и металлической переходной вставки. Сенсор расположен в окончании гильзы и залит термопроводящим герметиком. На металлические грани штуцера и вставки нанесен артикул, длина (размер) штуцера и тип сенсора.
Термопреобразователь MBT5250R ыпускается в исполнении с 2-проводной или 3-проводной схемой подключения (для сенсоров PT100 доступна только 3-проводная схема). Тип подключения выбирается при заказе и указывается в артикуле после длины штуцера, например: MBT5250R-50-3 PT100.

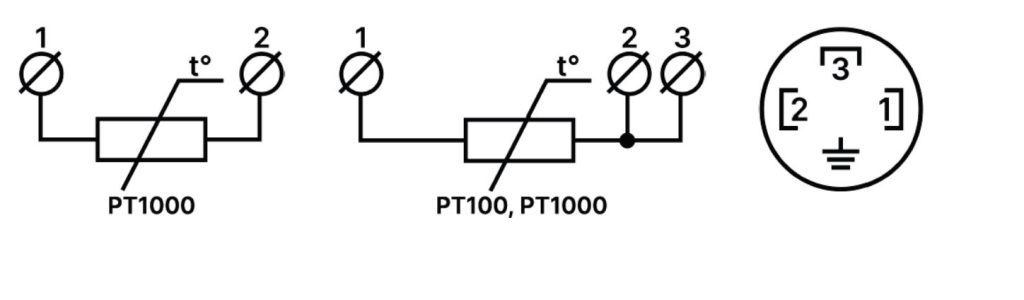

На рисунке показаны варианты подключения для 2- и 3-проводной схемы. Для корректной работы важно подключать датчик к соответствующему входу контроллера и соблюдать выбранную схему подключения.
| MВТ5250R-50-3 PT100 | Врезной термопреобразователь сопротивления 50 мм |
| MВТ5250R-100-3 PT100 | Врезной термопреобразователь сопротивления 100 мм |
| MВТ5250R-150-3 PT100 | Врезной термопреобразователь сопротивления 150 мм |
| MВТ5250R-250-3 PT100 | Врезной термопреобразователь сопротивления 250 мм |
| MВТ5250R-50-2 PT1000 | Врезной термопреобразователь сопротивления 50 мм |
| MВТ5250R-50-3 PT1000 | Врезной термопреобразователь сопротивления 50 мм |
| MВТ5250R-100-2 PT1000 | Врезной термопреобразователь сопротивления 100 мм |
| MВТ5250R-100-3 PT1000 | Врезной термопреобразователь сопротивления 100 мм |
| MВТ5250R-150-2 PT1000 | Врезной термопреобразователь сопротивления 150 мм |
| MВТ5250R-150-3 PT1000 | Врезной термопреобразователь сопротивления 150 мм |
| MВТ5250R-200-2 PT1000 | Врезной термопреобразователь сопротивления 200 мм |
| MВТ5250R-200-3 PT1000 | Врезной термопреобразователь сопротивления 200 мм |
| MВТ5250R-250-2 PT1000 | Врезной термопреобразователь сопротивления 250 мм |
| MВТ5250R-250-3 PT1000 | Врезной термопреобразователь сопротивления 250 мм |
