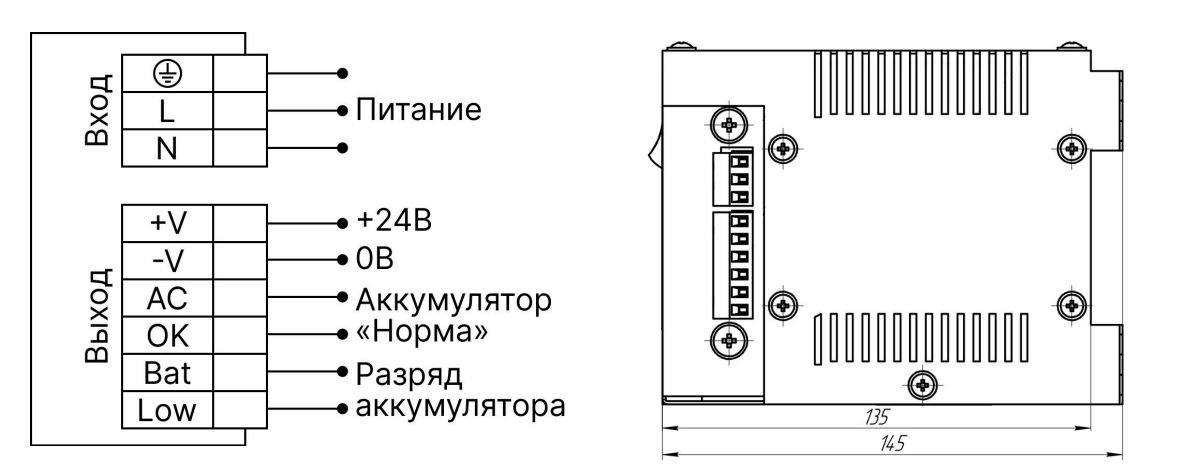

Схема подключения ИБП-24-60А демонстрирует расположение клемм и порядок соединения устройства с сетью 220 В AC, нагрузкой 24 В DC и встроенной аккумуляторной батареей.
Габаритный чертёж содержит размеры корпуса и монтажные отверстия для установки блока питания на панель шкафа управления.
Подключение выполняется через винтовые клеммы сечением до 2,5 мм², согласно полярности.
Изображение служит для проектирования, монтажа и проверки соответствия габаритов при установке источника питания в шкафах автоматизации и системах ОВК.
