Канальные преобразователи температуры и влажности THS-02-240 это измерительные преобразователи в защищенном корпусе из упрочненного ABS-пластика с защитой от внешней среды IP65 и длиной измерительного зонда из нержавеющей стали 240 мм., которые оснащаются аналоговыми выходами, преобразующими измеренное значение относительной влажности и температуры в унифицированные сигналы напряжения или тока (0-10В и 4-20 мА) или передают данные по интерфейсу RS485 (ModBus RTU). Диапазон измерения относительной влажности 0…100% RH, температуры -30…+40, -20…+70 или -10…+60 °С. По специальному запросу доступны другие варианты калибровки в узком диапазоне, что позволит повысить точность измерения.
Канальные датчики температуры и влажности предназначены для использования в неагрессивной среде без значительного содержания пыли и измерения параметров воздуха в вентиляционных каналах в системах вентиляции и кондиционирования, чистых помещений, холодильных и пропарочных камер. Дополнительно в каждый канальный датчик может быть установлен пассивный измерительный элемент – термосопротивление Pt1000, NTC10k или Ni1000-LG.
Основные характеристики:
- Точность измерения (типовая):RH = ±3% и T = ±0,3°C
- Гистерезис и нелинейность: ±1% RH, ±0,1% RH
- Долговременная стабильность: <1% RH/год, <0,1% °C/год
- Диапазон по влажности: 0…100% Rh (относительной влажности)
- Диапазон по температуре: -30…+40 °С, -20…+70 °С, -10…+60 °С,
- Режимы эксплуатации: IP65, от -20 до +60 °С,
- Рабочее напряжение: 24В AC/DC ±25% (кроме RS485)
- Выходные сигналы: 0-10В, 4-20мА, ModBus RTU (RS485)
- Дополнительные каналы температуры: Pt1000, NTC10k, Ni1000
- Защита измерительного элемента: IP 54 (фильтр из прессованного металла 40-70 микрон)
Полные технические данные доступны в Руководстве по эксплуатации в разделе “Скачать”
| Канал температуры (0-10В): | -30…+40 °C, -10…+60 °C |
| Канал температуры (4-20mA): | -30…+40 °C, -20…+70 °C |
| Канал влажности (0-10В, 4-20мА): | 0…100 % Rh |
| Температура эксплуатации (рекомендованная): | -20…+60 °C |
| Погрешность измерения RH: | ±3%…4% Rh (зависит от температуры) |
| Гистерезис, нелинейность: | ±1% Rh, ±0,1% Rh |
| Время отклика: | <30 секунд (в воздушном потоке) |
| Погрешность измерения T: | ±0,3-1,0 °C (зависит от температуры) |
| Напряжение питания (0-10В, 4-20мА): | 24В AC/DC ±25% |
| Напряжение питания (RS485): | 24В DC ±25% |
| Выходной сигнал: | 0-10В, 4-20 мА, ModBus RTU (RS485) |
| Степень защиты (корпус): | IP 65 |
| Корпус преобразователя влажности: | ABS-пластик |

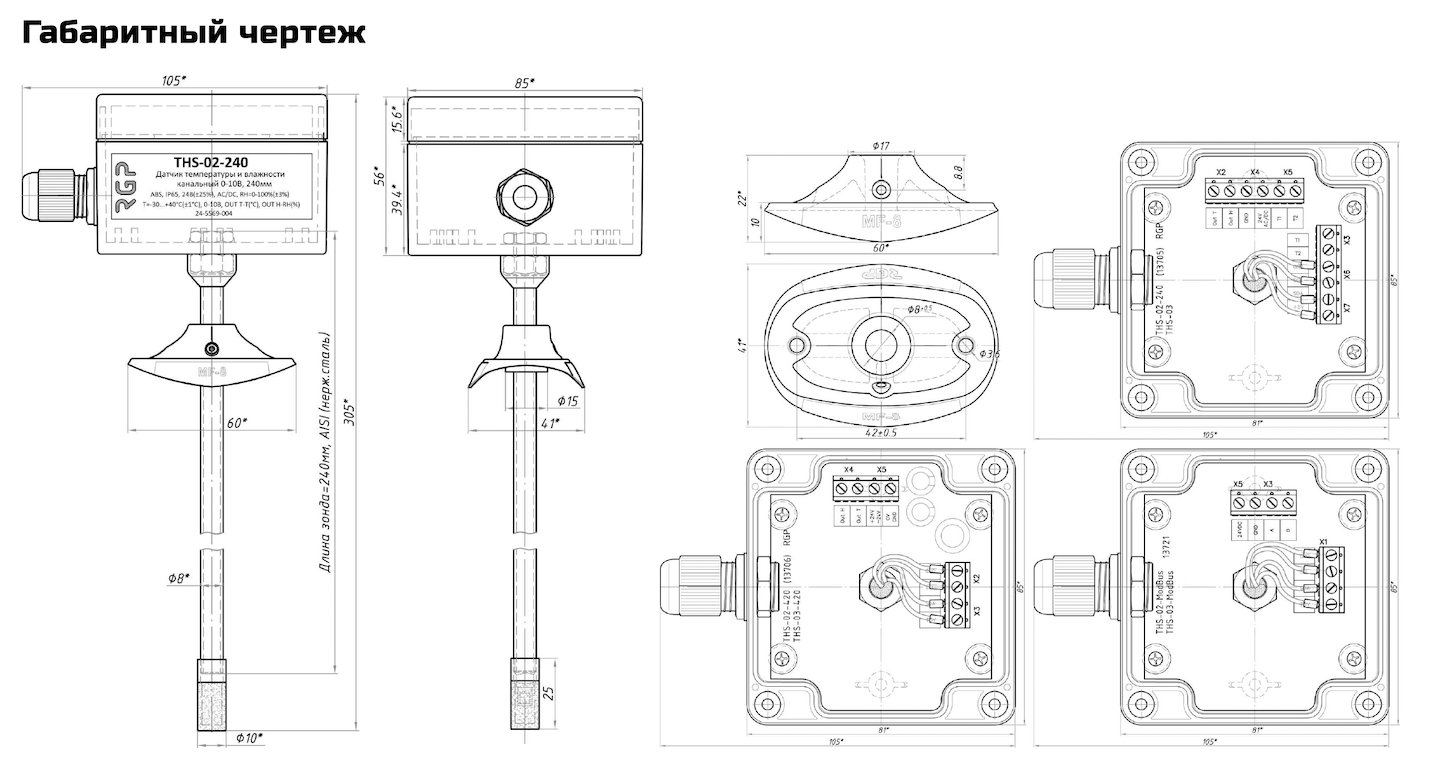

| Габаритные размеры корпуса: | 80x82x55 мм. |
| Защитная трубка (зонд): | Нержавеющая сталь |
| Установочная длина трубки: | 80…220 мм. |
| Защита чувствительного элемента: | Фильтр из прессованного металла |
| Доступные измерительные элементы: | Pt1000, Ni1000, NTC10k и др. |
| Средний срок службы: | не менее 10 лет |
Точность датчика зависит от многих факторов и рассчитана для идеальных условий напряжения питания сенсора 3,3 В (питание датчика 24В) при 25 °C при испытании на заводе-изготовителе. Это значение не включает гистерезис и нелинейность и применимо только к условиям без конденсации.
ВАЖНАЯ ИНФОРМАЦИЯ:
- Диапазоны работы: нормальный рабочий диапазон 10–80% относительной влажности. Длительная работа за пределами нормального диапазона, особенно при влажности > 80%, может вызвать временный дрейф сигнала +3% относительной влажности. После возвращения к нормальным рабочим условиям датчик медленно самостоятельно восстановится до состояния калибровки. Показания датчика могут быть завышены, если в воздухе содержатся посторонние примеси (летучие растворители, клей).
- Восстановление сенсора: если датчик подвергается воздействию экстремальных условий эксплуатации и химических паров, то его можно восстановить до состояния калибровки с помощью следующей обработки. Если влажность высокая, примите меры по сушке: поддерживайте температуру 60-85 ℃ и относительную влажность <5% в течение 2-10 часов до восстановления. Если влажность низкая, его можно регидратировать при комнатной температуре 25℃ и относительной влажности более 75%RH в течение 12…72 часов или при температуре 60…85℃ и относительной влажности более 85%RH в течение 2…6 часов, чтобы обеспечить регидратацию полимера, в противном случае это приведет к дрейфу показаний датчика.
- Испытания и калибровка: относительная влажность газов во многом зависит от температуры. Поэтому при измерении влажности все датчики, измеряющие одну и ту же влажность, должны работать при одинаковой температуре, насколько это возможно. При тестировании необходимо убедиться в одинаковой температуре испытуемого датчика и датчика-эталона, а затем сравнить показания влажности. При калибровке рекомендуется демонтировать защитный фильтр и провести процедуру восстановления сенсора.
Подключение канального датчика влажности: для подключения к системе автоматизации используется клеммная колодка с зажимными или винтовыми клеммами. Для подключения датчика к контроллеру используйте схему, приведенную ниже. Клеммная колодка Т1 и Т2 используется только с датчиками, которые имеют дополнительный канал температуры по сопротивлению (Pt1000 и т.д.). Вся информация указана на корпусе датчика.
ВНИМАНИЕ:
1. Используйте экранированный кабель и заземляйте его экран со стороны шкафа.
2. Перед началом эксплуатации обязательно проверьте наличие заземления ВУ.
3. Наличие частотных преобразователей влияет на показания датчиков 0-10В.
| S+S REGELTECHNIK | KFF-SD-U, KFF-U-PLEURO |
| REGIN (POLAR BEAR) | HDT2200, HTDT2200 |
| CAREL | DPDC112000, DPDC212000, DPDC111000 |
| THERMOKON | FTK+ 140 AA, FTK+ 270 AA |
| PRODUAL | KLK 100, KLHJ 100, KLK-M |
| SIEMENS | QFM2100, QFM3150, QFM2160 |
| SHUFT | TUС 3, TUС 3T |
| ОВЕН | ПВТ101, ПВТ100 |
| IECON | DHTS-XX0R100-C04-C |
| BESCONTA | SHA02-79V114, SHA02-79B3520E |
| РИДАН (DANFOSS) | RHS400R, RHS440R |
| VEMAX (MAGOSTA) | ДТВК-АМ, ДТВК |
| TEREN | H2N, H2N211300, H2N322300 |
| THS-02-240 | Датчик температуры и влажности канальный (0-10В, -30…+40) |
| THS-02-240-1 | Датчик температуры и влажности канальный (0-10В, -10…+60) |
| THS-02-420 | Датчик температуры и влажности канальный (4-20мА, -30…+40) |
| THS-02-420-1 | Датчик температуры и влажности канальный (4-20мА, -20…+70) |
| THS-02-ModBus | Датчик температуры и влажности канальный (24В DC, ModBus) |
| THS-02-240+Pt1000 | Датчик температуры и влажности канальный 0-10В, -30…+40, Pt1000 |
| THS-02-240+NTC10k-1 | Датчик температуры и влажности канальный 0-10В, -30…+40, NTC10k-1 |
| THS-02-240+NTC10k-2 | Датчик температуры и влажности канальный 0-10В, -30…+40, NTC10k-2 |
| THS-02-240+Ni1000 | Датчик температуры и влажности канальный 0-10В, -30…+40, Ni1000 |
Производство под вашим брендом (ОЕМ-поставки): преобразователи температуры и влажности с индивидуальной маркировкой производятся партиями от 100 штук. Стоимость маркировки ОЕМ = 300 р. (дополнительно к розничной стоимости). Также производится индивидуальная калибровка по диапазонам температуры или влажности в пределах диапазона измерения сенсора.
