Фильтры для датчиков влажности: назначение, особенности и применение.
Датчики влажности и температуры являются важным элементом систем вентиляции, кондиционирования и промышленной автоматизации. Однако их точность и срок службы напрямую зависят от качества защиты сенсора от внешних факторов, таких как пыль, капли влаги, жиры и масла. Фильтры в преобразователях влажности выполняют несколько ключевых функций, обеспечивая надежную работу сенсора, продлевая его срок службы и обеспечивая точность измерений. Без качественной защиты сенсор может быстро выйти из строя из-за загрязнения, попадания влаги или воздействия агрессивных веществ.
⭐ Основные функции защитных фильтров:
✅ Защита сенсора от загрязнений (пыли, аэрозолей, механических частиц).
✅ Предотвращение конденсации и воздействия капель влаги на сенсор.
✅ Защита сенсора датчика влажности от жира, масел и агрессивных газов.
✅ Стабилизация измерений за счет равномерного поступления воздуха к сенсору.
Все фильтры были подобраны нашими специалистами специально под наши преобразователи влажности и температуры, прошли тестовые испытания в различных средах и соответствуют требованиям для применения в системах ОВК и промышленной автоматизации. Благодаря этому каждый преобразователь обеспечивает стабильные измерения и долгий срок службы даже в сложных условиях эксплуатации.
| Тип фильтра | Материал | Размер пор | Защита от воды | Защита от пыли | Устойчивость | Проницаемость |
|---|---|---|---|---|---|---|
| Сетчатый фильтр | AISI 304/316 | 100…250 мкм | Низкая | Средняя | Средняя | Очень высокая |
| Cпеченная нерж. сталь | AISI 304/316 | 60…90 мкм | Средняя | Высокая | Высокая | Высокая |
| Мембрана PTFE | PTFE | 10…20 мкм | Очень высокая | Высокая | Низкая | Средняя |
| Спеченный PTFE | PTFE | 20…40 мкм | Средняя | Высокая | Высокая | Высокая |
Чем меньше размер пор, тем лучше защита от влаги и частиц, но тем медленнее датчик реагирует на изменения влажности. Для общеобменной вентиляции обычно выбирают фильтры с порами от 20 до 90 мкм, для уличных условий или улучшенной защиты — мембраны от 10 мкм. Это важно учитывать при проектировании систем: иногда важнее скорость отклика, иногда долговременность и стабильность работы.
⭐ Случай из практики:

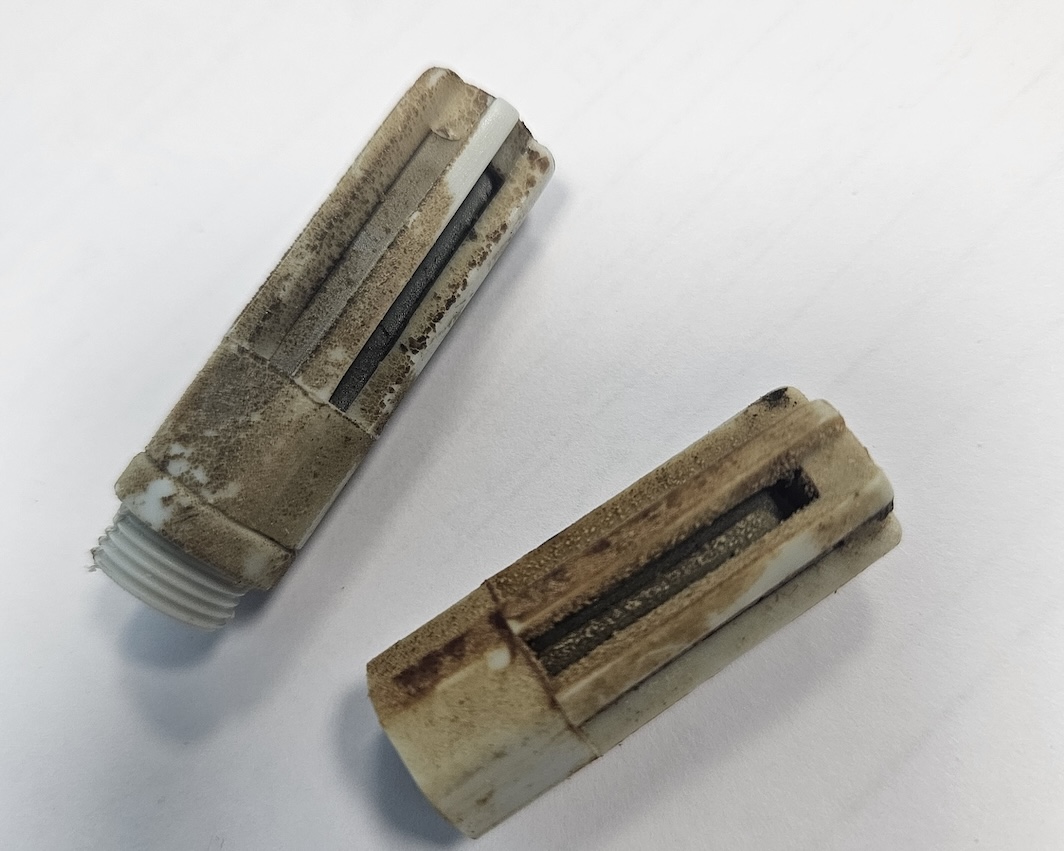

Одна из компаний пищевой отрасли решила сэкономить и установила датчики влажности с самыми простыми сетчатыми фильтрами. Уже через год часть приборов вышла из строя: показания начали сильно «плавать», а некоторые датчики и вовсе перестали работать. При проверке оказалось, что сетка и сенсор полностью покрыты толстым слоем жирового налёта, который фильтр не способен задерживать.
В итоге датчики пришлось менять за счёт клиента, так как условия эксплуатации не соответствовали назначению фильтра. Этот случай наглядно показывает: правильный выбор фильтра (например, спечённная нержавеющая сталь или PTFE для пищевых производств) напрямую влияет на срок службы оборудования и точность измерений.
⭐ Выбор фильтра под вашу задачу:
✅ Вентиляция общеобменная (приточный канал, после фильтра): сетчатый фильтр или спеченная нержавеющая сталь.
✅ Вентиляция общеобменная (вытяжной канал): спеченная нержавеющая сталь или мембрана PTFE (при наличии пыли)
✅ Вентиляция производственных помещений: спеченная нержавеющая сталь, мембрана или спеченный PTFE
✅ Вентиляция на пищевых производствах: спеченная нержавеющая сталь или спеченный PTFE
✅ Измерение влажности на улице: мембрана из PTFE (повышенная защита от капель влаги)
✅ Измерение влажности на производстве: спеченный PTFE (долговечность в запыленной среде)
✅ Измерение влажности в офисах: фильтр не требуется, достаточно ежегодной очистки сенсора
Сравнение фильтров: плюсы, минусы, особенности конструкции
| Тип фильтра | Плюсы и особенности конструкции | Минусы и особенности конструкции |
|---|---|---|
| Сетчатый фильтр | Высокая воздухопроницаемость, защита сенсора от механических повреждений, низкая стоимость, возможность замены и легкая очистка. | Плохо защищает от воды и жира, не фильтрует мелкие частицы пыли, снижает срок службы сенсора. |
| Спеченная сталь | Хорошая фильтрация пыли и частиц размером от 60 до 90 микрон, высокая прочность, удобство в обслуживании, простота замены. | Высокая стоимость, требует периодического обслуживания (промывки и очистки). |
| Мембрана из PTFE | Отличная защита от влаги и химии, обеспечивает высокую точность измерений и защиту сенсора от внешних воздействий. | Может снижать скорость отклика сенсора, хрупкая, недолговечная, сложно обслуживать. |
| Спеченный PTFE | Высокая воздухопроницаемость и защита от пыли, устойчив к загрязнениям, долговечность и простота замены. | Хуже защищает от капель воды и жира, со временем может засоряться, сложен в обслуживании. |
⭐ Рекомендации по очистке фильтров:
✅ Сетчатый фильтр из нержавеющей стали: промывать в воде с мягким моющим средством, затем продувать сжатым воздухом.
✅ Фильтр из спеченной нержавеющей стали: продувка сжатым воздухом, промывка или очистка ультразвуком в спиртовом растворе.
✅ Мембрана PTFE: очищается сухим сжатым воздухом путем обдува. Не допускается механическая чистка, так как мембрана достаточно хрупкая.
✅ Спеченный PTFE: продувка сжатым воздухом, промывка в изопропиловом спирте, просушивается при температуре не выше 50°C.
Выбор фильтра для преобразователей влажности влияет на выбор модели самого датчика и его последующую эффективную и надежную работу, выбор прежде всего зависит от условий эксплуатации датчика влажности. Если вам требуется дополнительная консультация по подбору фильтров для датчиков влажности, наши специалисты всегда готовы помочь! Обязательно ознакомьтесь с инструкцией по эксплуатации перед монтажом, установкой и настройкой преобразователя.
⭐ Часто задаваемые вопросы:
-
Нужен ли фильтр, если датчик работает в офисе или чистом помещении?
Нет, достаточно периодически очищать сенсор (обдув воздухом, без использования чистящих средств)
-
Почему датчик влажности медленно реагирует на изменения в канале системы вентиляции?
Возможно, что установлен фильтр с мелким размером пор, который задерживает влагу и снижает скорость отклика.
-
Можно ли фильтры для датчиков влажности очищать, промывать и использовать повторно?
Да, металлические фильтры (сетчатые и спечённые) можно промывать и продувать. PTFE-мембраны — только сухая очистка.
-
Как часто необходимо менять фильтры или проводить их полную очистку?
Ежегодно необходимо проводить осмотр и очистку фильтра. Если датчик работает в условиях особо сильных загрязнений, то 1 раз в 6 месяцев. Мембранные фильтры необходимо периодически проверять на целостность мембраны и при необходимости заменять на новые.
