Накладные датчики температуры (контактные датчики температуры). Серия ECO.

ОписаниеТехнические данныеЧертежАналогиАртикулыСкачать

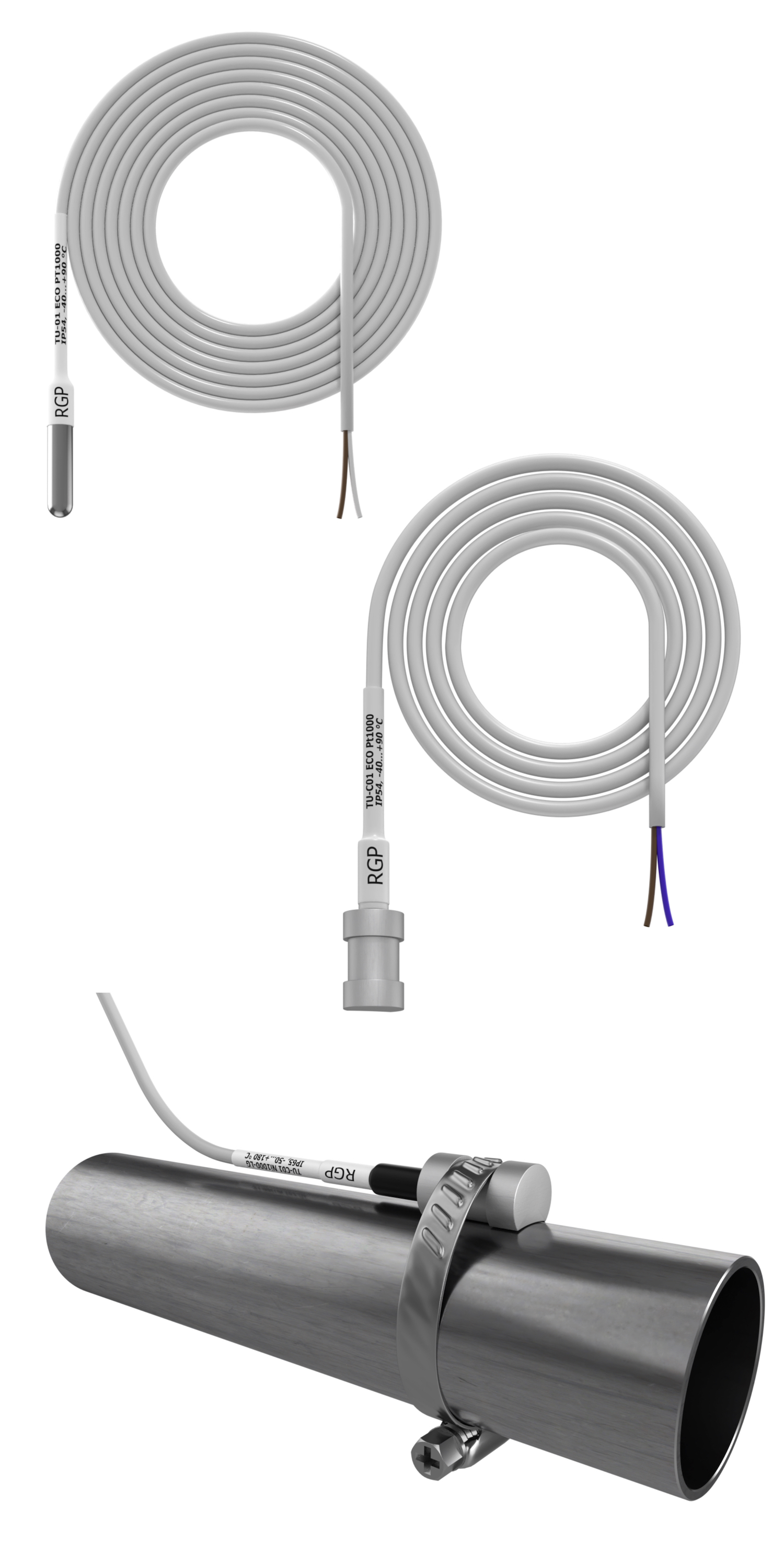

TU-00 ECO: Миниатюрный накладной датчик температуры в гильзе 4х30 мм. применяется для измерения температуры трубопроводов, в качестве датчика температуры внутри шкафов автоматизации и управления.

TU-01 ECO: Контактный датчик температуры в гильзе 6х30 мм. применяется для измерения температуры поверхностей, в том числе как накладной датчик для трубопроводов. Крепление датчика к трубе осуществляется с помощью монтажного хомута (в комплект поставки не входит).

TU-С01 ECO: Накладной датчик температуры с профилированным корпусом из алюминиевого сплава. Радиусная выборка в основании накладного датчика позволяет эффективно измерять температуру теплоносителя и надежно фиксировать датчик на трубопроводе с помощью монтажного хомута (в комплект поставки не входит).

TS-С01 ECO: Накладной датчик температуры в корпусе из ABS-пластика. Для крепления датчика с помощью монтажных хомутов предусмотрено крепление, а измерительная контактная гильза снабжена пружиной для максимального контакта с трубопроводом.

УСТАНОВКА И МОНТАЖ:

Крепление датчиков к трубопроводу осуществляется с помощью пластиковых или металлических монтажных хомутов. Рекомендуется зачистить место контакта датчика к трубе и использовать термопроводящую пасту в месте контакта. Место установки датчика рекомендуется закрыть теплоизоляцией и изолировать с помощью сантехнического скотча.

РЕКОМЕНДАЦИИ: Рекомендуется устанавливать датчик температуры максимально близко к калориферу вентустановки (или к месту соединения отходящего трубопровода) для максимально эффективного измерения температуры. Подключение датчика осуществляется по двухпроводной схеме согласно проектной документации или требованиям производителя контроллера автоматизации. Рекомендуется применять экранированный кабель с сечением не менее 0,2 мм2.

Диапазон измерения температуры: -40…+90 °C
Температура эксплуатации датчика: -40…+70 °C
Погрешность измерения температуры: 0,3 °C
Пыле- и влагозащита со стороны подключения: IP 54
Пыле- и влагозащита измерительного элемента: IP 68
Характеристики кабеля: ПВХ, 2х0,22 мм, 1,2-1,4 метра.
Защитная трубка (измерительный зонд): Никелированная латунь/алюминий
Внешний диаметр и длина: 4-6 мм./ 30 мм.
Доступные измерительные элементы: Pt1000, NTC10k, NTC10k (Carel)

Измерительные элементы: Измерительный элемент датчика помещен в защитную гильзу (профилированный корпус). Для обеспечения теплопроводности (скорости реакции датчика на изменение температуры) внутри используется термопаста, которая позволяет максимально быстро передать температуру измеряемой поверхности к измерительному элементу датчика.

Измерительные элементы могут быть с прямой (PTC-элементы: Pt1000) или с обратной зависимостью (NTC-элементы: NTC10k) от температуры. Большинство контроллеров для систем автоматизации могут работать как с PTC, так и с NTC измерительными элементами, но есть и исключения, поэтому при выборе датчика следует внимательно ознакомиться с технической документацией производителя.

Устройство датчика: Контактный (накладной) датчик состоит из металлической гильзы диаметром 6 мм. или профилированного корпуса, внутри которых находится термоэлемент, припаянный к кабелю. Кабель зафиксирован с помощью технологии “обжима”, место соединения корпуса датчика и кабеля изолировано с помощью термоусадочной трубки, на которую нанесена его маркировка.



SHUFT ALTF1-PT1000
ZENTEC HS1-01 NTC10k
S+S REGELTECHNIK ALTF1 Pt1000, HTF-50 NTC10k
REGIN (POLAR BEAR) ST-C1/PT1000, TG-A130, TG-G2, TG-A1
CITYRON Накладной датчик температуры NTC 10K (арт.3006)
CAREL NTC015HP00
THERMOKON OF14 Pt1000 passive
PRODUAL TEKY4 NTC10, TEPK Pt1000
FuehlerSysteme LF1/E Pt1000, KP/E NTC10k
ВЕНТИКС НТД1, TD-A1000-Br, TG-A130
АВТОМАТИЗАЦИЯ ДТ-Н 52.06.04.10, ДТ-Н 07.07.04.10
ОВЕН ДТС 3014, ДТС 024
TU-00 ECO PT1000 Накладной датчик температуры
TU-00 ECO NTC10k (3950) Накладной датчик температуры
TU-00 ECO NTC10k (3435) Накладной датчик температуры
TU-01 ECO NTC10k (3950) Бескорпусный универсальный датчик температуры 30 мм.
TU-01 ECO NTC10k (3435) Бескорпусный универсальный датчик температуры 30 мм.
TU-С01 ECO PT1000 Накладной датчик температуры жидкости для трубопроводов
TU-С01 ECO NTC10k (3950) Накладной датчик температуры жидкости для трубопроводов
TU-С01 ECO NTC10k (3435) Накладной датчик температуры жидкости для трубопроводов
TS-С01 ECO PT1000 Накладной датчик температуры
TS-С01 ECO NTC10k (3950) Накладной датчик температуры
TS-С01 ECO NTC10k (3435) Накладной датчик температуры
