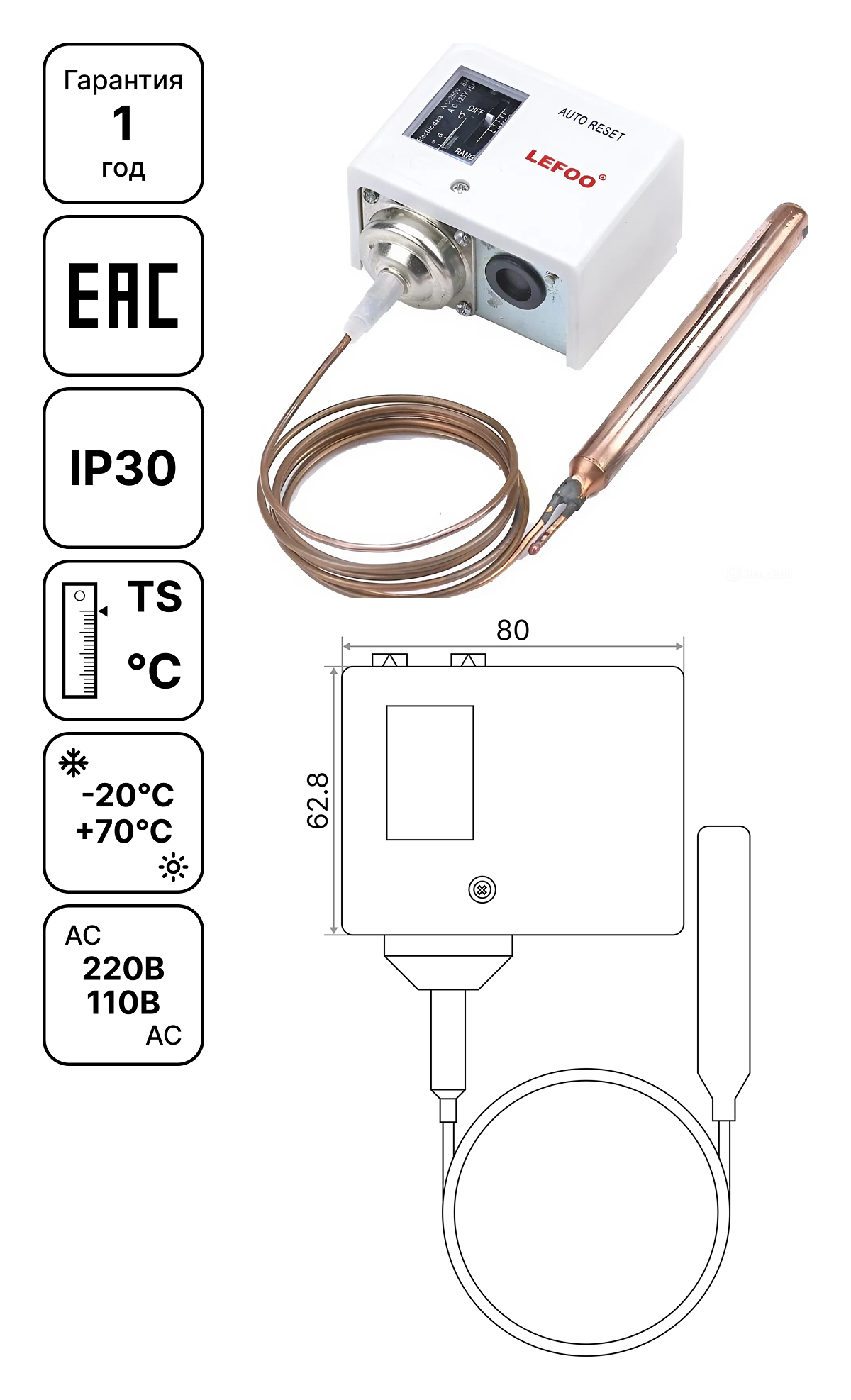

Реле температуры серии TS производства LEFOO – это автоматическое реле с капилляром длиной 1-1,5 метра и термобаллоном, размещенном на его конце, оснащённое двойным переключателем SPDT, положение контактов которого зависит от температуры контролируемой среды. Уставка срабатывания и гистерезис настраиваются в широком диапазоне температур (в зависимости от модели).
Реле серии TS используются, в основном, для регулирования температуры, но могут применяться также как устройства защиты по температуре. Реле температуры выпускается с паровым или адсорбционным наполнителем термобаллона. Термореле с адсорбционным наполнителем широко используются как предохранительные устройства от замерзания.
Реле температуры серии TS общепромышленного назначения может быть напрямую подключено к однофазному двигателю мощностью менее 1 кВт или установлено в цепи управления двигателем постоянного тока. Реле температуры может применяться в холодильных установках, тепловых насосах, кондиционерах и прочих устройствах.
| Эксплуатация (рекомендуемая): | -20…+70 °C |
| Точность срабатывания: | ±1 °C |
| Гистерезис (дифференциал): | 2-15 °C (настраиваемый) |
| Степень защиты: | IP30 |
| Материал корпуса: | сталь, пластик |
| Размеры корпуса: | 62.8x80x49 мм |
| Материал капилляра: | медная трубка, 1–1.5 м |
| Наполнитель капилляра: | парообразный |
| Наполнитель термобаллона: | паровой или адсорбционный |
| Сброс (отключение): | автоматический |
| Контактная нагрузка: | 10(8) А 220 В АС, 20(15) А 110 В AC |
| Контактная группа: | SPDT |
| Подключение: | клемма винтовая до 2.5 мм² |
| Монтаж: | накладной на поверхность |
| Комплектность: | термостат, РЭ (паспорт) |
| Срок службы: | не менее 5 лет, 104 циклов |
Примечание: TS – температура окружающей среды, TB – температура баллона.
| Danfoss | КР61, KP62, KP63 |
| Danfoss | KP68, КР69, KP71 |
| Danfoss | KP73, KP75, КР81 |
| Ridan | KP 75, KP 71 |
| Теплоприбор | ТАМ |
| TS-70 | Реле температуры с термобаллоном -70…+30 °C |
| TS-30 | Реле температуры с термобаллоном -30…0 °C |
| TS-15 | Реле температуры с термобаллоном -15…+15 °C |
| TS-40 | Реле температуры с термобаллоном 0…+40 °C |
| TS-90 | Реле температуры с термобаллоном +40…+90 °C |
| TS-120 | Реле температуры с термобаллоном +70…+120 °C |
