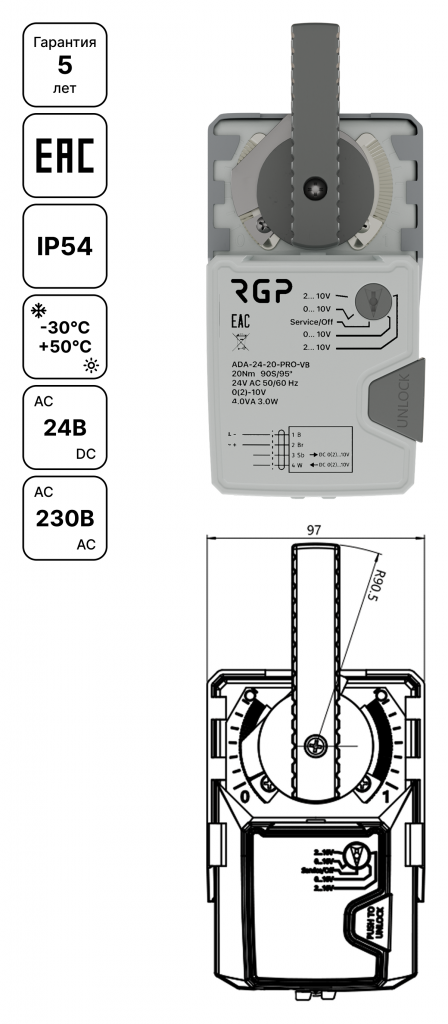

Электропривод шарового крана ADA-BV – компактный поворотный привод с питанием 24В или 220В, предназначенный для управления 2-х и 3-х ходовыми шаровыми кранами, приводы управляются с помощью 2-3 точечных сигналов или пропорциональным управляющим сигналом 0-10В (2-10В). Актуатор предназначен для установки на шаровые краны типа BV в системах вентиляции, отопления или кондиционирования. Для настройки привода используется переключатель, позволяющий изменить управляющее напряжение, направление вращения или выбрать режим «Сервис».
⭐ Преимущества привода шарового крана ADA-BV:
✅ Защита корпуса привода IP54
✅ Управление: 2-х, 3-х позиционное, 0(2)-10В
✅ Режим работы «Сервис» и “Местное управление”
✅ Комплектный кабель 0.75 мм2 для подключения
✅ Компактные размеры и современный дизайн
✅ Дополнительные концевые переключатели (опция)
✅ Гарантия на привод 3 года (до 100 000 циклов)
✅ Бесшумная и надежная работа( шум менее 40 дБ)
✅ Ручное управление с помощью кнопки “UNLOCK”
Привод рекомендован для установки на шаровые краны в системах вентиляции, отопления или кондиционирования. Диапазон действия (поворота) привода составляет 90 градусов. Привод оснащен рукояткой для ручного изменения положения клапана (для ручного управления необходимо нажать кнопку переключателя разблокировки и повернуть рукоятку в необходимое положение, для возврата в автоматический режим снова нажать и отпустить кнопку переключателя блокировки).
| Эксплуатация: | -30…+50°C, < 95% RH (без конденсации) |
| Температура хранения: | -40…+80°C |
| Защита привода: | IP54, 24 = III, 230 = II |
| Номинальное напряжение: | 24 = 24B AC/DC±20 %, 230 = 230B AC±10 % (90…260В) |
| Время поворота: | 90 секунд (оптимально для шаровых кранов) |
| Концевые выключатели: | AC 24…230В (6 A), DC 12..30В (2 A) |
| Угол поворота: | номинальный 90°, максимальный 92° |
| Ограничение угла поворота: | механический ограничитель |
| Расчетная мощность: | в действии 1.5-3 Вт, в ожидании 0.5-0.7 Вт |
| Крутящий момент: | 5 и 20 Нм (+10%) |
| Настройки: | сервисный режим, направление вращения |
| Ручное управление: | клавиша отключения двигателя “UNLOCK” |
| Уровень шума: | < 40 дБ (A) |
| Материалы: | пластик, металл, нержавеющая сталь |
| Подключение: | кабель длиной 1 м, 3(4) x 0.75 мм² |
| Комплектность: | привод, ограничитель, переходник, ручка, винт |
| Срок службы: | не менее 10 лет, 10000 циклов |
Важно: Выполняйте настройки на приводе только при отключенном питании. Заводская настройка на умолчанию установлена на S1-S2.
1. Переход в ручной режим
Удерживайте кнопку (1) Unlock нажатой, пока она нажата механизм отключается и становится возможно ручное управление
2. Изменение положения скобы привода
Поворачивайте до тех пор, пока линия A не покажет желаемое положение и отпустите кнопку (1) Unlock
3. Вращающийся переключатель настройки концевика
Поверните переключатель (3), пока стрелка не укажет на вертикальную линию
4. Кабель

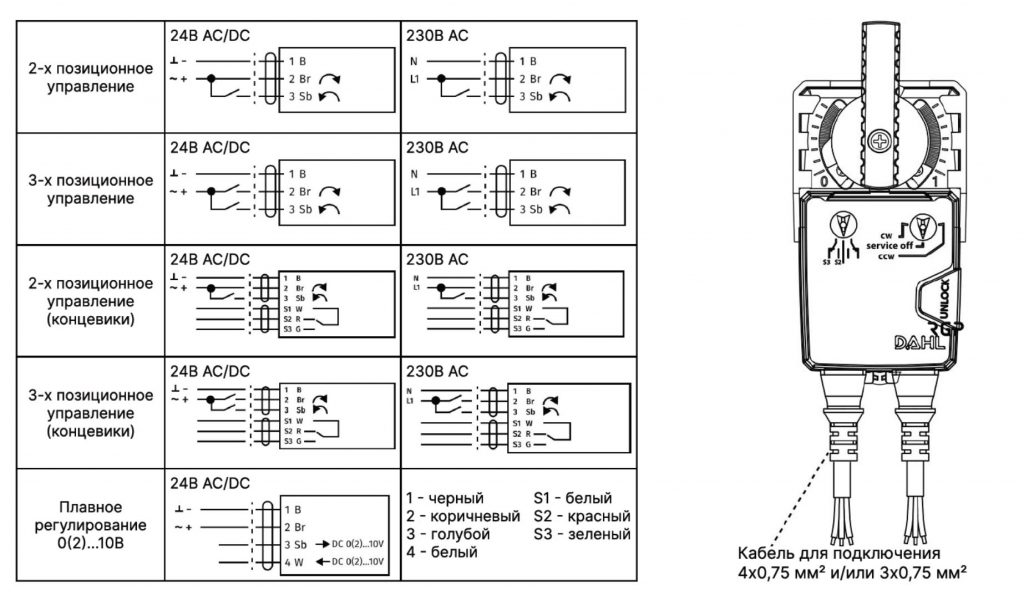

Подключите тестер в режиме прозвонки к S1 + S2 или к S1 + S3. Если вспомогательный переключатель должен работать в противоположном направлении, поверните вспомогательный переключатель на 180°.

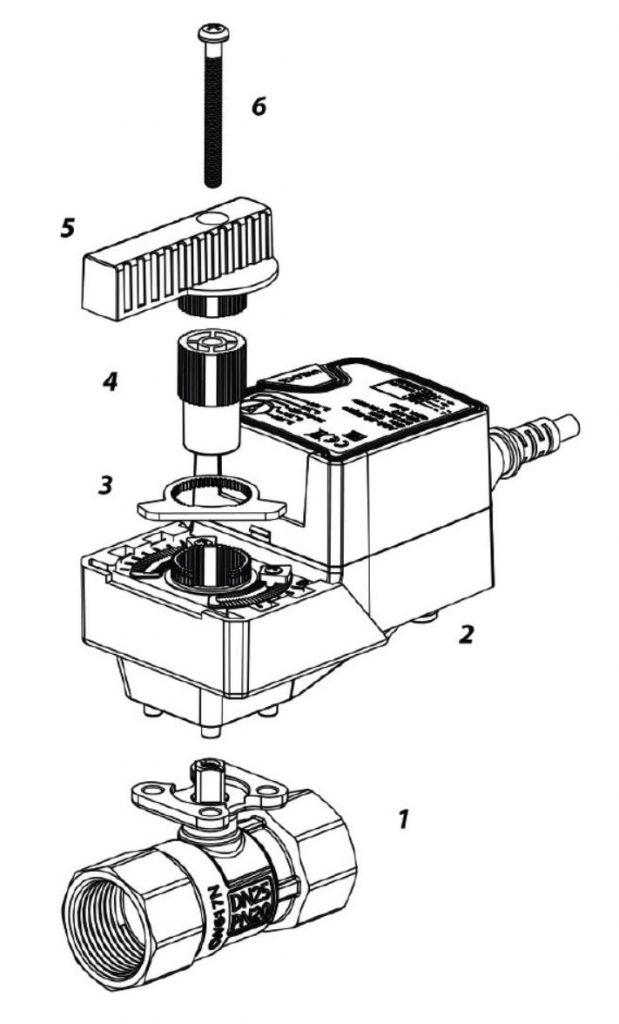

Установка привода: чтобы установить привод на шаровый кран:
1. Поверните шаровый кран (1) в положение полного открытия/закрытия
2. Установите ограничитель положения (3) на привод
3. Установите переходник клапана (4) на привод
4. Установите ручку привода (5) поверх переходника клапана (4)
и поверните привод в положение полного открытия/закрытия
5. Установите привод (2) на шаровый кран (1)
6. Затяните болт (6) на валу шарового крана с моментом максимум 3 Нм.
| РИДАН | AMB 162R |
| WESTER | ARS624М60 (0-04-3016) |
| ESBE | ARA659, ARA653, ARA664, ARA561, ARA691 |
| BARBERI | M040103MAB, M030101, M030102 |
| SELTRON | AVC, AVD |
| LUFTBERG | DA04N24P, DA04N24, DA04N220 |
| SPUTNIK | AP24 K3, AR24 K3, AR220 K3 |
| ADA-230-05-BV | Привод шарового крана 5Нм (DN15-DN32, 230В, 2-3 поз) |
| ADA-230-05S-BV | Привод шарового крана 5Нм (DN15-DN32, 230В, 2-3 поз, концевик) |
| ADA-24-05-BV | Привод шарового крана 5Нм (DN15-DN32, 24В, 2-3 поз) |
| ADA-24-05S-BV | Привод шарового крана 5Нм (DN15-DN32, 24В, 2-3 поз, концевик) |
| ADA-24-05PRO2-BV | Привод шарового крана 5Нм (DN15-DN32, 24В, 0-10В) |
| ADA-230-20-BV | Привод шарового крана 20Нм (DN40…50, 230В, 2-3 поз) |
| ADA-230-20S-BV | Привод шарового крана 20Нм (DN40…50, 230В, 2-3 поз, концевик) |
| ADA-24-20-BV | Привод шарового крана 20Нм (DN40…50, 24В, 2-3 поз) |
| ADA-24-20S-BV | Привод шарового крана 20Нм (DN40…50, 24В, 2-3 поз, концевик) |
| ADA-24-20PRO2-BV | Привод шарового крана 20Нм (DN40…50, 24В, 0-10В) |
