Тиристорные регуляторы скорости электродвигателей серии STY (SRE) используются для включения, выключения и регулирования скорости вращения однофазных электродвигателей вентиляторов напряжением 230В для регулирования расхода воздуха в системах вентиляции. регуляторы скорости предназначены исключительно для внутреннего монтажа с возможностью установки в монтажные коробки, корпус изготовлен из пластика и обеспечивает защиту от пыли и влаги IP44.
Регуляторы скорости могут управлять несколькими одинаковыми электродвигателями и воздушной заслонкой, если общий ток не превышает предельное значение с учетом запаса по мощности 20-25%. Электродвигатель (вентилятор) должен быть спроектирован (одобрен) для работы с тиристорными регуляторами скорости (напряжения). Рекомендуется подключать к регуляторам электродвигатели с встроенными защитными термоконтактами и организовывать размыкание линии питания электродвигателя вентилятора по сигналу от термоконтакта.
⭐ Основные технические характеристики:
✅ Встроенный выключатель регулятора скорости
✅ Подключение привода воздушной заслонки током до 2А
✅ Защита от перенапряжения с помощью встроенного предохранителя
✅ Подключение нескольких электродвигателей к регулятору
✅ Защита корпуса регулятора от попадания пыли и влаги IP44
✅ Различные диапазоны тока двигателя: 1.5А, 2.5А или 4А
✅ Настройка диапазона регулирования напряжения от 100 до 230В
Регуляторы скорости вентилятора поставляются в пластиковых корпусах с встроенной клеммной колодкой для подключения кабеля и предназначены для работы от напряжения не выше 230В, регуляторы скорости способны поддерживать работу электродвигателей 230В с током нагрузки от 1.5 до 4 ампер. Допустимая (рекомендуемая) температура в помещении от 0°C до +40°C. Принцип работы регуляторов скорости основан на изменении выходного напряжения в диапазоне от 100В до 220В.
| Рабочее напряжение: | 230В±10% AC |
| Нагрузка встроенного переключателя: | 2А, 230В AC |
| Защита от перегрузки: | Предохранитель (5х20) |
| Тип электродвигателя: | Асинхронный с конденсатором |
| Регулировка скорости: | Поворотный регулятор (ручка) |
| Регулировка напряжения: | Встроенный потенциометр |
| Диапазон регулировки: | 100…230В |
| Защита от пыли и влаги: | IP44 |
| Материал корпуса: | ABS-пластик |

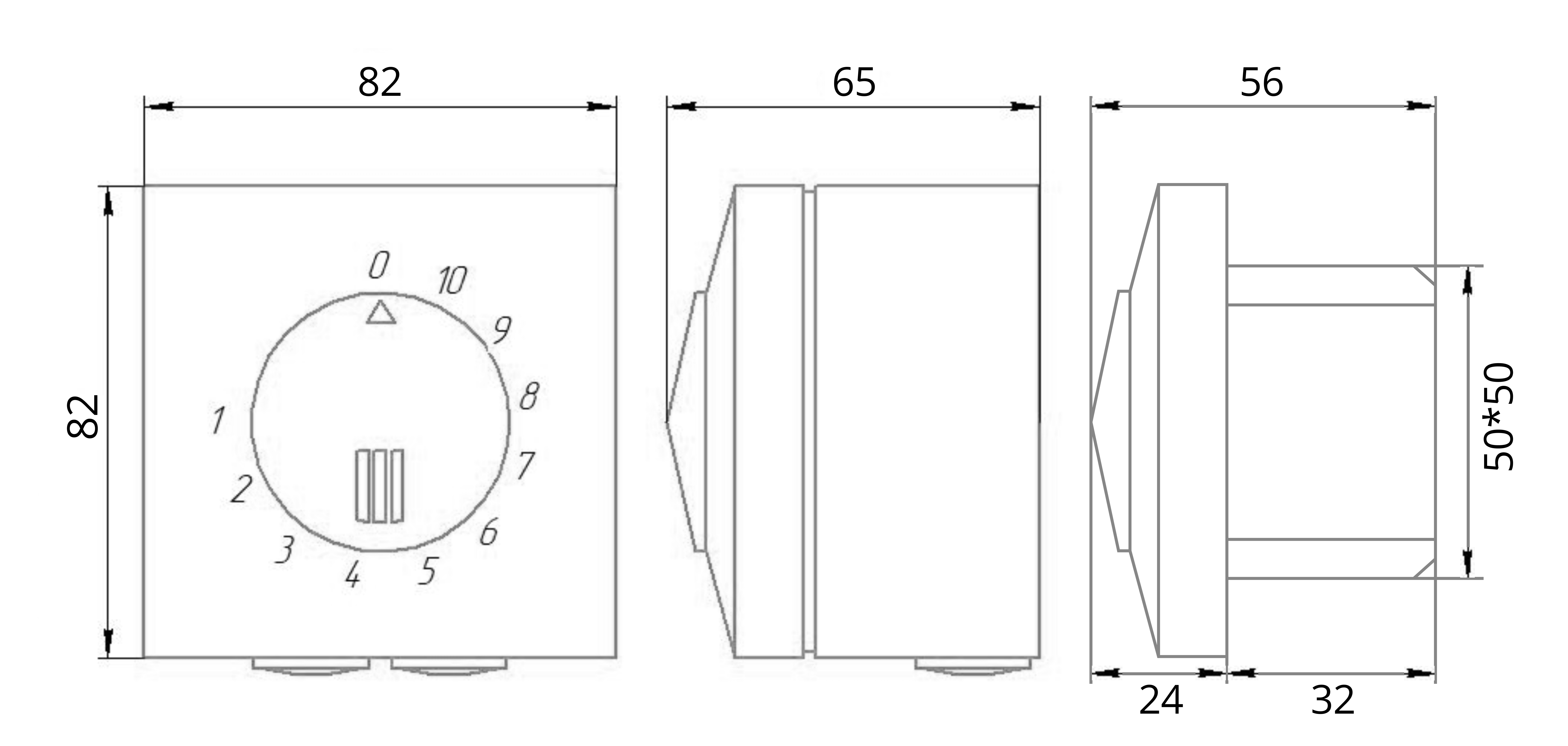

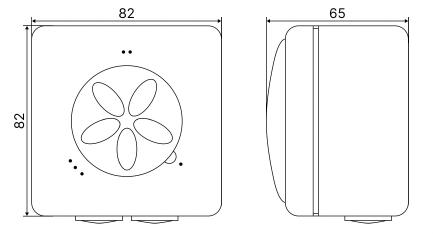

| Габаритные размеры: | 82х82х65 мм |
| Монтаж (установка): | Настенный или встроенный |
| Температура эксплуатации: | 0…+40 °C (RH<80%) |
| Класс защиты: | Ⅱ (ГОСТ Р 58698— 2019) |
| Подключение кабеля: | Клеммная колодка |
| Ввод кабеля в корпус: | Кабельная мембрана (2 шт) |
| Максимальный ток: | 1.5…4 А (зависит от модели) |
| Максимальная мощность: | 250…700 Вт (зависит от модели) |
Тиристорный регулятор скорости электродвигателя напряжением 230В работает за счет фазового управления, изменяя момент включения тиристора в каждом полупериоде переменного напряжения. Чем позже открывается тиристор, тем меньше среднее напряжение, подаваемое на двигатель, что снижает его скорость и расход воздуха. Регулятор состоит из тиристора, схемы защиты и управления и регулирующих потенциометров. Преимущества регулятора серии STY (SRE) включают простоту и компактность, но есть и недостатки, такие как создание помех в электросети и невысокая эффективность на малых оборотах.
Для подключения проводов кабеля используйте встроенные клеммы внутри регулятора напряжения. Рекомендуемые схемы для подключения регулятора и различных электроприводов приведены ниже. Используйте в схеме управления защитные автоматические выключатели на линии питания электродвигателя вентилятора, а также встроенные в электродвигатель термоконтакты для защиты вентилятора и схемы управления.
Регуляторы напряжения вентилятора серии STY (SRE) поставляются уже настроенными и полностью готовыми к работе. Монтаж, наладка и запуск вентиляционной системы должны проводиться только квалифицированным персоналом согласно действующим нормам. Монтаж регуляторов производится при отсутствии напряжения. Необходимо предусматривать доступ для обслуживания устройств. Обязательно проверить и протянуть все соединения и контакты на клеммах.
Регулятор должен устанавливаться на вертикальной стене внутри помещения в стандартное электромонтажное гнездо или на стену в монтажном корпусе. Произведите внешний осмотр регулятора скорости вентилятора с целью определения отсутствия повреждения корпуса. Снимите ручку регулирования скорости с помощью шлицевой отвёртки, вставив её в специальный паз. Заведите кабели питания и управления через мембранные вводы и подключите провода согласно схеме на клеммную колодку.
Перед установкой лицевой крышки обратно, отрегулируйте значение минимальной производительности регулятора с помощью регулировочной шлицевой отвертки. Данная регулировка важна для того, чтобы избежать падения напряжения меньше допустимого минимального напряжения двигателя. Слишком низкое минимальное напряжение может привести к повреждению двигателя. Для установки минимальной скорости, выполните следующее: поставьте колесо регулирования скорости на ось и поверните по часовой стрелке до положения минимальной настройки; для установки минимальной скорости вентилятора, с помощью регулировочной шлицевой отвертки, произведите регулировку подстроечного резистора через отверстие путем вращения по часовой или против часовой стрелки, до тех пор, пока мотор вентилятора сможет начать работу с неподвижного положения. Выбрав минимальную скорость, установите лицевую крышку и ручку регулирования скорости.
| STY-1.5A (Китай) | Регулятор скорости вентилятора (220В, 1.5А) |
| STY-2.5A (Китай) | Регулятор скорости вентилятора (220В, 2.5А) |
| STY-4.0A (Китай) | Регулятор скорости вентилятора (220В, 4.0А) |
