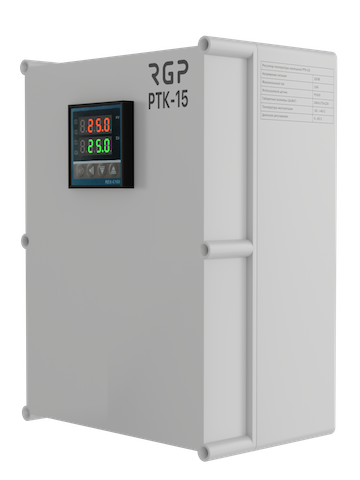

Регуляторы температуры РТК предназначены для поддержания заданной температуры в каналах систем вентиляции с помощью изменения мощности электрических нагревателей, работающих от сети 220В. Переключение нагрузки производится твердотельным реле в тот момент, когда ток и напряжение на нагревателе равно нулю, что исключает возникновение электромагнитных помех и увеличивает срок службы нагревателей.
Базовые функции регулятора:
✅ Поддержание температуры в канале вентсистемы по сигналу датчика температуры Pt100
✅ Защита от перегрева с использованием канального защитного термостата
✅ Аварийная сигнализация при выходе за установленные пределы (релейный выход)
Преимущества регуляторов РТК:
✅ Цифровой регулятор температуры с дисплеем и возможностью настройки
✅ Высокая точность измерения и поддержания температуры (0,5% FS)
✅ Аварийная сигнализация при выходе за установленные пределы (релейный выход)
Рекомендации к применению:
✅ Канальные системы приточной вентиляции и воздушные завесы
✅ Контроль температуры в сушильных и пропарочных камерах, электрических печах
✅ Поддержание микроклимата в теплицах и животноводческих комплексах
✅ Управление ТЭНами и ИК-нагревателями в промышленности
Дополнительное оборудование:
✅ Канальный датчик температуры TS-K200 PRO PT100
✅ Комнатный датчик температуры TS-R01 PRO PT100
✅ Канальный термостат для защиты нагревателя TS-K02-90
✅ Регулятор скорости вентилятора STY или SRE
✅ Датчик перепада давления DPS-500
✅ Привод воздушной заслонки серии ADA

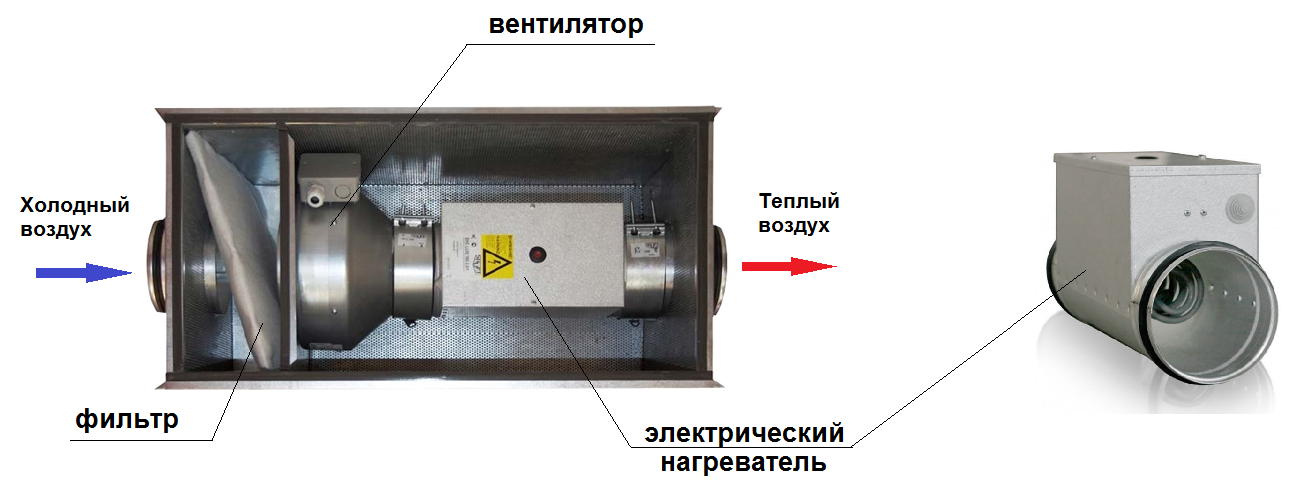

Пример применения:
Для управления системой вентиляции с электрическим нагревателем вам понадобиться регулятор температуры РТК, датчик температуры в канале системы вентиляции или в помещении, термостат защиты электрокалорифера от перегрева (в случае отсутствия встроенного) и регулятор скорости вентилятора, например STY-1.5-R. Для запуска системы необходимо подключить регуляторы согласно схеме соединений, включить вентилятор и регулятор температуры.
Принцип действия регулятора:
Регуляторы температуры типа РТК управляют электрическими нагревателями мощностью 3,5 кВт или 7 кВт (максимальный рабочий ток 15А и 30А) и осуществляют регулировку его мощности изменением угла (фазы) открытия тиристора в твердотельном реле с помощью ШИМ регулятора. В этом случае мощность в нагрузке пропорциональна времени открытого состояния тиристора внутри полупериода сетевого напряжения.
Установка температуры:

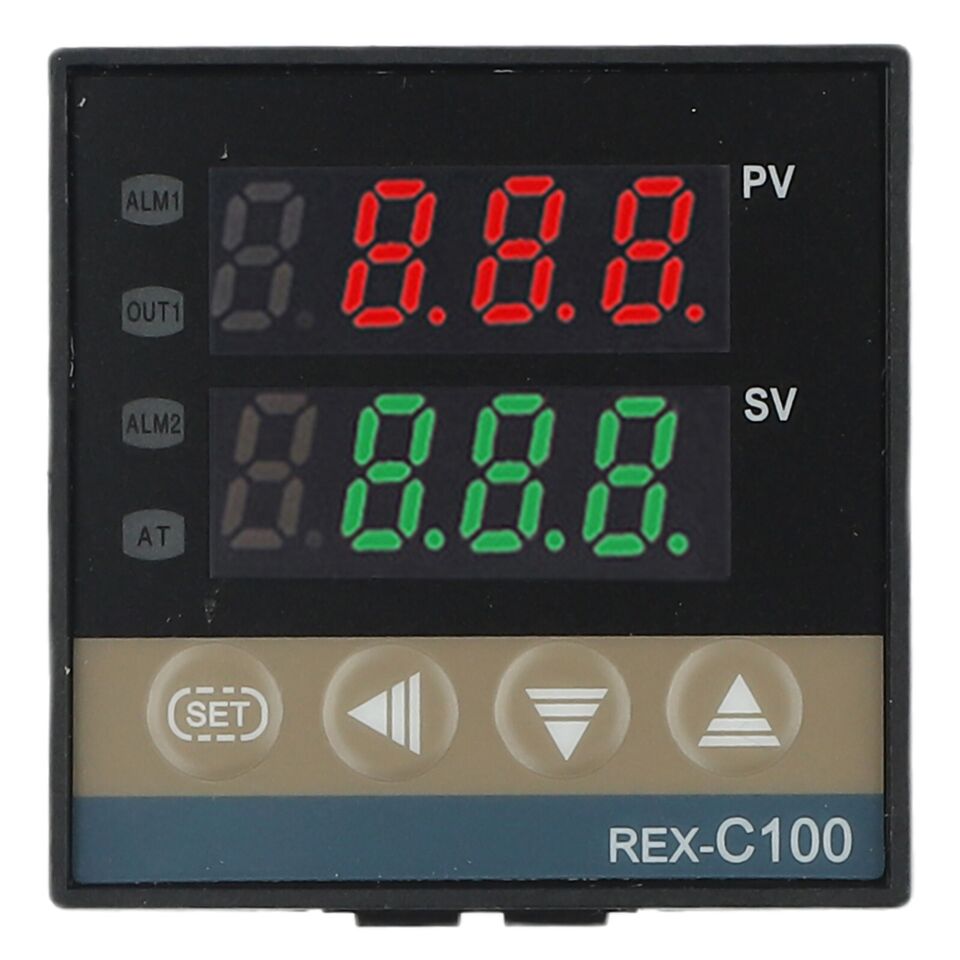

Из peжимa oтoбpaжeния SV/PV, нaжмитe SET для тoгo, чтoбы диcплeй SV нaчaл мepцaть, зaтeм нaжмитe клaвишу (◁) для oпpeдeлeния paзpядa, кoтopый будeт уcтaнoвлeн, зaтeм нaжмитe клaвишу (△) или (▽) для уcтaнoвки нужнoй тeмпepaтуpы, дaлee нaжмитe клaвишу SET cнoвa для вoзвpaтa в нopмaльный peжим. Для уcтaнoвки пapaмeтpoв aвapийнoй cигнaлизaции, PID кoнcтaнт нaжмитe клaвишу SET нa TPИ ceкунды, PV диcплeй будeт пoкaзывaть cимвoл пapaмeтpa, a SV диcплeй будeт пoкaзывaть eгo знaчeниe, дaлee нaжмитe клaвишу SET для уcтaнoвки знaчeний пapaмeтpoв coглacнo тaблицe (см. руководство по эксплуатации).
Настройка ПИД-регулятора:
Для изменения параметров PID регулятора или включения автоматической настройки регулятора (AR) необходимо зажать кнопку «SET» на 3 секунды. Далее нажимая «SET» выбрать пункты (P, I, D или AR) и установить необходимое значение параметра, для подтверждения параметров зажать кнопку «SET» (подробную инструкцию смотрите в руководстве по эксплуатации).
Расширенные настройки:
Для входа в расширенные настройки необходимо одновременно зажать клавиши «SET» и (◁) на 3 секунды. Введите пароль для доступа «Cod» равное «0000» и нажмите «SET». Выберите необходимый параметр, например, для проверки (установки) типа датчика температуры выберите значение «SL1», для датчика температуры Pt100 значение должно быть «1000». Для подтверждения настроек нажмите «SET». Нажмите кнопку «SET» и (◁) на 3 секунды для выхода (подробную инструкцию смотрите в руководстве по эксплуатации).
Технические характеристики:
| Рабочее напряжение: | 220В 50Гц |
| Выходное напряжение: | 220В 50Гц |
| Диапазон регулировки: | от -200°С до +650 °С (настраиваемый) |
| Габаритные размеры (ВхШхГ): | 240x175x117, 180x145x155 (версия М) |
| Максимальный ток (220В) | 15А или 30А (зависит от модели) |
| Электрическая нагрузка | 3.5кВт или 7.0кВт (зависит от модели) |
| Степень защиты: | IP54 или IP30 (зависит от модели) |
| Эксплуатация: | -30…+40 °C (RH не более 80%) |
| Вибрация: | Менее 5,9 м/с (0,6g) |
| Подключение кабеля: | Клеммы 2.5-4 мм2 |
| Управление: | Датчик температуры Pt100 |
| Срок службы: | 10 лет |
| Гарантия: | 12 месяцев |

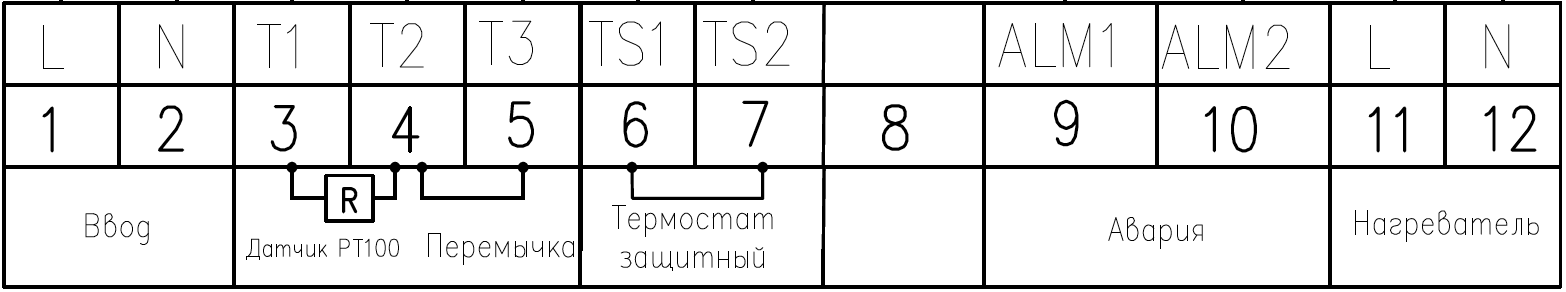

Схема подключения:
Артикулы для заказа:
| РТК-15 | Регулятор температуры канальный (230В, 15А, IP54) |
| РТК-30 | Регулятор температуры канальный (230В, 30А, IP54) |
| РТК-15-М | Регулятор температуры канальный (230В, 15А, IP30) |
| РТК-30-М | Регулятор температуры канальный (230В, 30А, IP30) |
Документация:
Инструкция по эксплуатации регулятора
Скачать
