Накладной (контактный) датчик TU-00 ECO производится на базе тонкостенной гильзы из нержавеющей стали размерами 4х30х0.3 мм, в которой размещен сенсор, припаянный к кабелю с оболочкой из TPE. Гильза заполнена термопроводящим герметиком, соединение кабеля и гильзы защищено маркировочной термоусадочной трубкой. Контактные (накладные) датчики применяются для измерения температуры трубопроводов в системах ОВК, внутри шкафов управления, в холодильных и морозильных ларях, в котельных и компрессорах. Сенсор датчика защищен от пыли и влаги по стандарту IP65 по технологии “ТСА” (заливка термопроводящим клеем-герметиком).
⭐ Преимущества датчиков TU-00 ЕСО:
✅ Сделано в России, гарантия производителя 1 год.
✅ Гильза из нержавеющей стали, заполненная теплопроводным герметиком
✅ Индивидуальная маркировка (термоусадочная трубка).
✅ Высокоточные сенсоры PTC (В) и NTC 1%.
✅ Расширенные температурные диапазоны.
✅ 100% контроль качества на производстве (ОТК).
✅ Подробная техническая документация.
✅ Производство под вашим брендом (ОЕМ).
Индивидуальная маркировка: при производстве накладных датчиков температуры на каждый наносится долговечная маркировка на базе термоусадочной трубки, позволяющая определить тип сенсора, диапазон эксплуатации, степень защиты и дату производства, что позволяет инженерно-техническому персоналу проводить своевременное обслуживание и замену в случае необходимости.
| Диапазон измерения температуры: | -50…+150 °C или -70…+200 °C |
| Температура эксплуатации (рекомендованная): | -40…+80 °C, <95% RH |
| Погрешность измерения PT1000: | ±(0.3+0.005*| t |°C), t – температура |
| Погрешность измерения NTC10k: | ±1% (при 25°C), B25/50 = 3950,3435 |
| Погрешность измерения NTC5k: | ±1% (при 25°C), B25/50 = 3950 |
| Пыле- и влагозащита (кабель-гильза): | IP 54 |
| Пыле- и влагозащита (сенсор): | IP 67 |
| Характеристики кабеля: | TPE, 2х0,25 мм, 1,5 метра. |
| Материал гильзы: | AISI (нержавеющая сталь) |
| Размеры гильзы: | 4x30x0.3 мм |
| Доступные измерительные элементы: | PT1000, NTC10k, NTC5k |
| Схема подключения: | 2-х проводная |
| Подключение: | окончания провода |
| Тепловая инерция: | не более 10-30 сек |
| Монтаж: | хомутом на трубу |
| Срок службы: | не менее 5 лет |
Применяемые сенсоры: с прямой PTC (Pt1000) или с обратной зависимостью NTC (NTC5k, NTC10k) сопротивления от температуры. Большинство контроллеров для систем автоматизации могут работать как с PTC, так и с NTC измерительными элементами, но есть и исключения, поэтому при выборе внимательно ознакомьтесь с технической документацией производителя ПЛК.
Установка и монтаж: крепление контактных датчиков в качестве накладных к трубопроводу осуществляется с помощью пластиковых или металлических монтажных хомутов (в комплект поставки не входят). Рекомендуется зачистить место контакта датчика и поверхности, нанести термопасту в месте контакта, закрыть теплоизоляцией или иным образом изолировать от внешней среды для обеспечения точности измерений.
Рекомендации по монтажу: рекомендуется устанавливать накладной датчик температуры на трубопровод обратной воды калорифера вентиляционной установки максимально близко к выходу из теплообменника для максимально эффективного измерения температуры и выполнения функций защиты от разморозки. Обязательно изолировать место установки датчика с помощью теплоизоляционного материала.

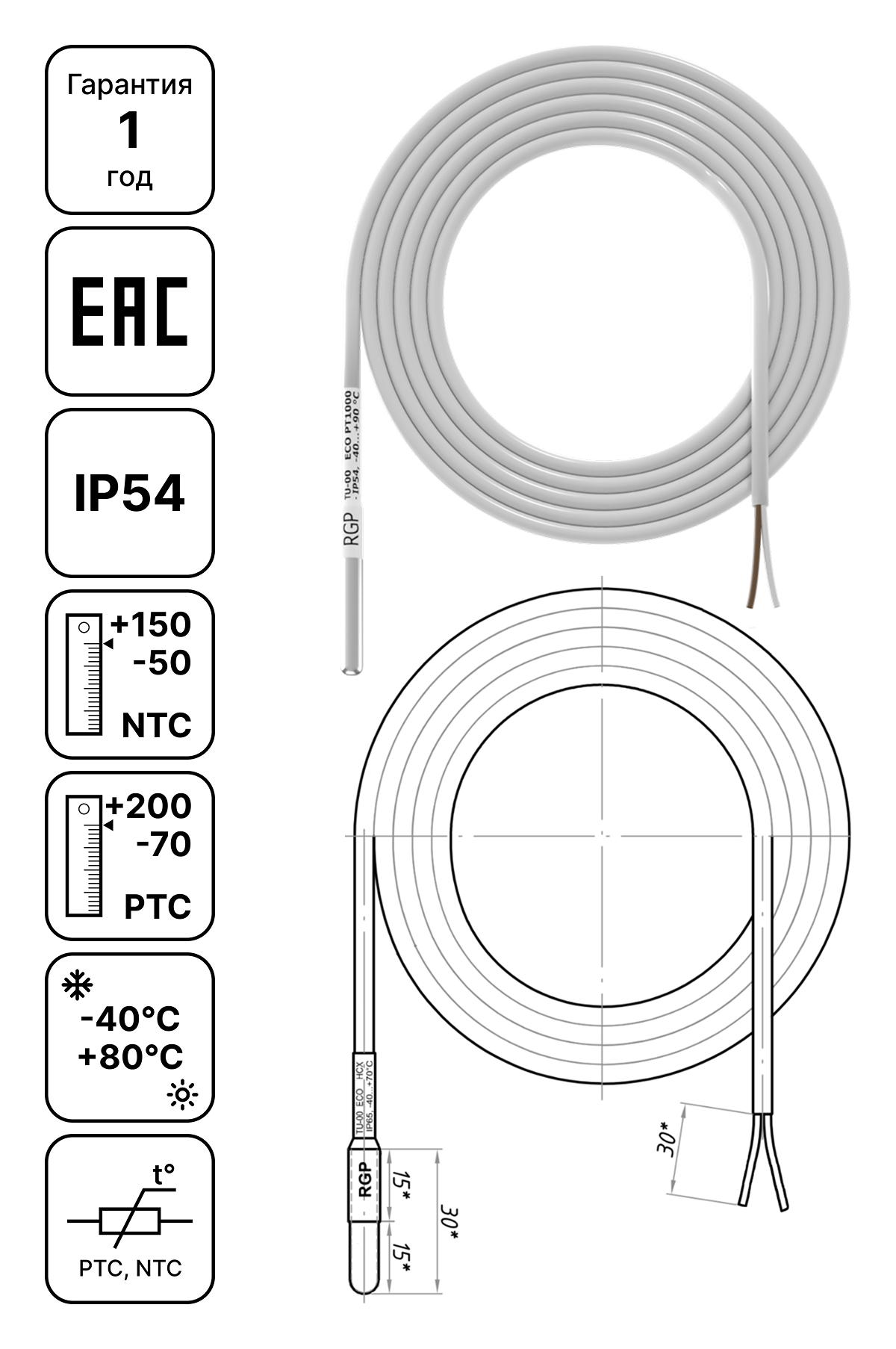

Конструкция датчика: накладной (контактный) датчик температуры производится на базе гильзы из нержавеющей стали диаметром 4 мм, внутри которой размещена монтажная сборка с напаянным термоспротивлением (терморезистором). Кабель зафиксирован в гильзе датчика с помощью технологии “ТСА” (заливка термопроводящим герметиком), место соединения гильзы и кабеля дополнительно защищается маркировочной термоусадочной трубкой.
Ближайшие аналоги: ниже представлены производители и артикулы накладных (контактных) датчиков температуры, которые по внешнему виду и конструктивным особенностям максимально приближены к продукции RGP. В основном датчики в подобных корпусах производятся в Китае.
| ZENTEC | HS1-01 NTC10k, HS1-02 Pt1000 |
| ELECTROTEST | ET-A PT 1000, ET-A NTC 10K |
| ОВЕН | ДТС 3224 |
| REGIN | TG-А1/РТ1000 |
| РИДАН | MBT3281R (097U0113R, 097U0114R) |
| ВЕНТИКС | НТД1, TD-A1000-Br, TG-A130 |
| АВТОМАТИЗАЦИЯ | ДТ-Н 32.06.04.10, ДТ-Н 52.06.04.10, ДТ-Н 52.06.04.10, ДТ-Н 02.07.04.10 |
| ДОСТУПНАЯ АВТОМАТИКА | DA12-PT1000 |
| GLORIA SENSORS (BVM) | GST-3-PT1K, GST-3-NTC10K |
| TU-00 ECO PT1000 | Накладной датчик температуры PT1000 |
| TU-00 ECO NTC10k (3950) | Накладной датчик температуры NTC10k (3950) |
| TU-00 ECO NTC10k (3435) | Накладной датчик температуры NTC10k (3435) |
| TU-00 ECO NTC5k | Накладной датчик температуры NTC5k |
⭐ Важная информация:
✅ Возможно производство датчиков под вашим брендом и артикулом (ОЕМ).
✅ На датчики оформлены декларации и разработаны полные инструкции.
✅ Количество датчиков в коробке 10 штук, каждый датчик индивидуально упакован.
✅ Датчики входят в складскую программу (в наличии на складе).
